凹槽、花键、板材中心厚度测量,日本三丰千分尺都能轻松解决
返回列表 来源: 发布日期: 2019.09.27

在生产厂家里面,工件类型都有些不同,所要测量工件的位置就会不同,有些工件是带有凹槽,需要测量其内径的,还有花键测量,奇数槽丝锥铰刀的外径测量,板材中心厚度的测量等,所需要的测量工具,日本三丰千分尺都能测量,下面就以前面说的这几种类型,选择适合测量的工具。

1.带有凹槽的内径测量,可以选用凹槽千分尺,钩式游标卡尺

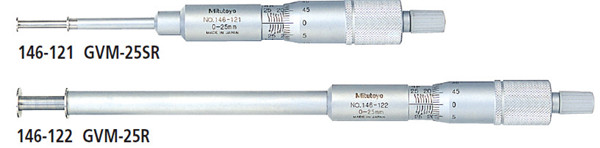

日本三丰凹槽千分尺1

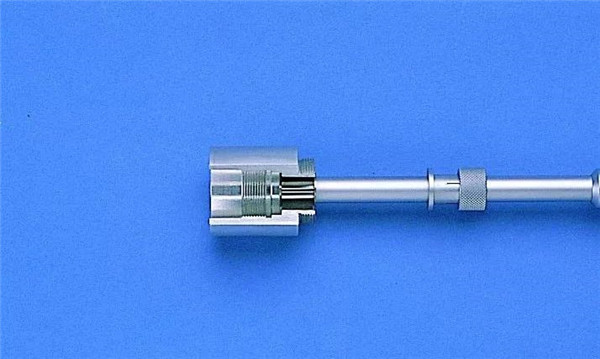

日本三丰凹槽千分尺2

内置凹槽的管材工件,可以选用凹槽千分尺,因千分尺带有凸缘的微测螺杆和测砧,可测量凹槽内径和管材内凹槽深度和位置的关系。

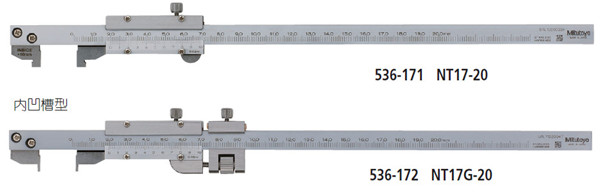

日本三丰钩式游标卡尺

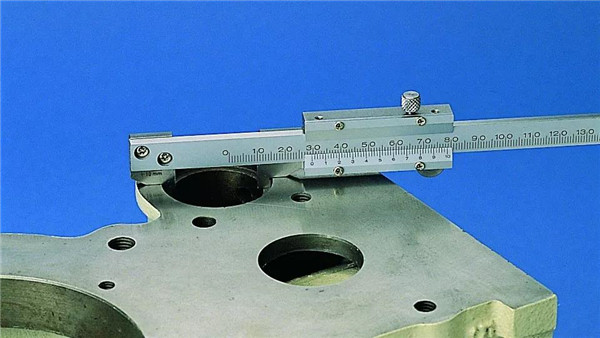

钩式游标卡尺1

工件圆筒内径阶梯型,可选用三丰钩式游标卡尺,其量爪前端为钩型,可测量圆筒内径阶梯槽尺寸。

2.工件的花键测量,可选花键千分尺

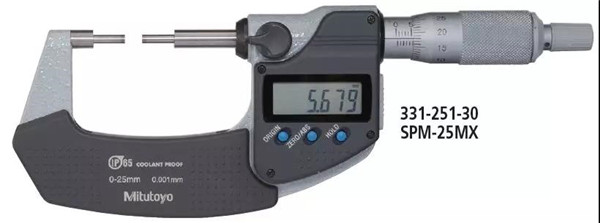

日本三丰花键千分尺1

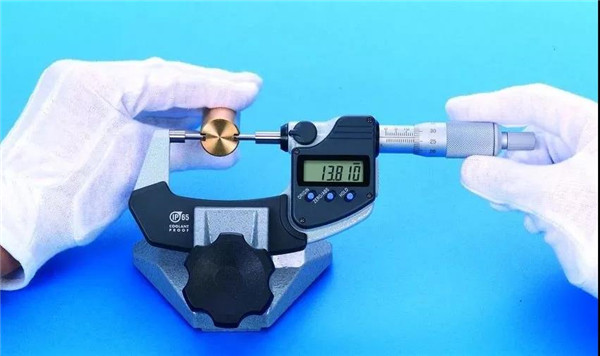

日本三丰花键千分尺2

花键型的工件,用日本三丰花键千分尺,,花键千分尺的小直径测砧可方便测量花键轴和槽的直径。

3.奇数槽丝锥铰刀的外径测量,可选用V型测砧千分尺

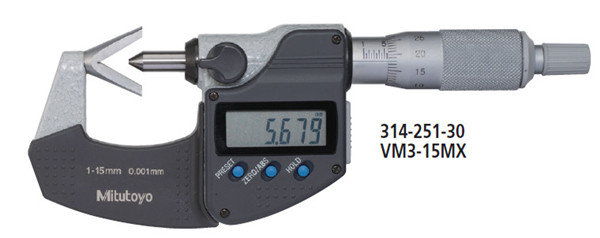

日本三丰V型测砧千分尺1

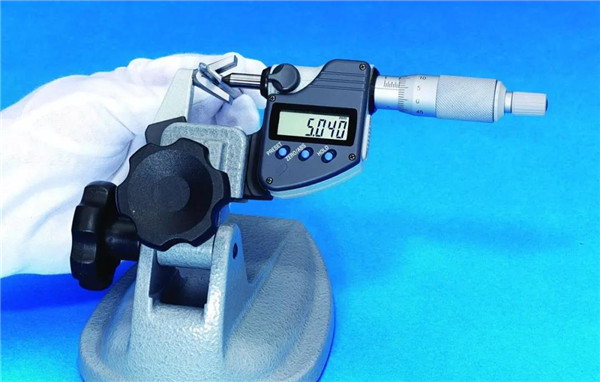

日本三丰V型测砧千分尺2

奇数槽丝锥铰刀的外径测量,可选用三丰V型测砧千分尺,其V型测砧适用于测量奇数槽的丝锥、铰刀、铣刀的外径,可使用单针测量中径。

4.板材中心厚度的测量,可选用三丰板厚千分尺

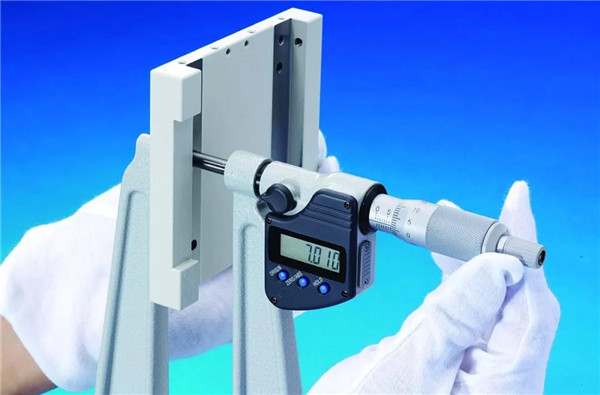

日本三丰板厚千分尺1

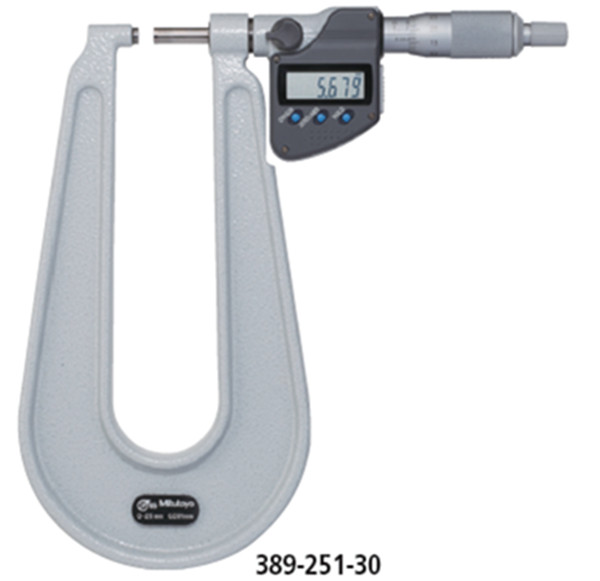

日本三丰板厚千分尺2

测量板材中心的厚度,用三丰板厚千分尺,这个千分尺有超大的尺架,可轻松测量板材厚度。

以上就是不同形状的工件测量工具,都有日本三丰凹槽千分尺、钩式游标卡尺、花键千分尺、V型测砧千分尺以及三丰板厚千分尺,操作简单,测量准确。
