法国EDA气泡水平仪61R0.02的使用方法及注意事项
返回列表 来源: 发布日期: 2021.03.26

  现在机床设备的大量使用,机床摆放的平面度,需要水平仪来进行检测, 市面上的品牌很多,法国EDA气泡水平仪是其中一个品牌,其也有多种型号 和款式,有角度仪、框式水平仪、长尺寸、电子式等水平仪,今天松本机电就介绍法国EDA气泡水平仪 经常用的61R0.02的使用方法。

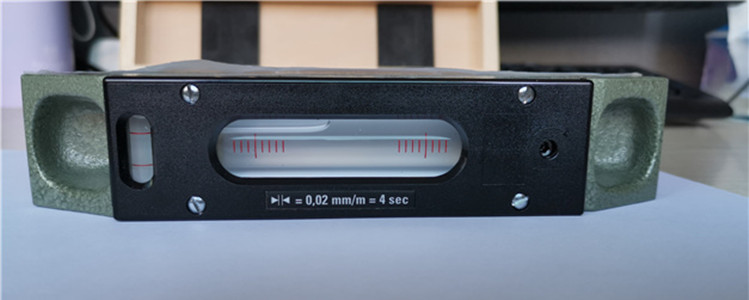

法国EDA气泡水平仪61R


  法国EDA气泡式水平仪61R0.02,灵敏度还有0.01、0.02、0.04、0.05、 0.1mm可选,底座长度有100mm、140mm、200mm、300mm、500mm可选。

  1.法国EDA气泡式水平仪 61R0.02,底座200mm的使用方法及注意事项:

  首先我们来了解一下水平仪的基本知识,水平仪刻度值用角度(秒)或斜率 来表示,它的含义是以气泡偏移一格工作倾斜的角度表示,或以气泡偏移 一格工作表面在一米长度上倾斜的高度表示。

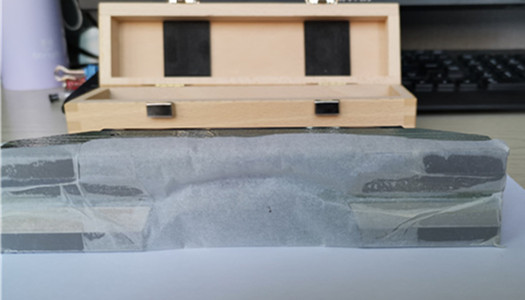

法国EDA气泡水平仪61R0.02


  2.由于水平仪的使用倾角很小,所以tg,如tg4:4弧度=0.02mm/1000mm, 测量时使水平仪工作面紧贴被测表面,待气泡稳定后方可读数。

  3.如需测量长度为L的实际倾斜值,则可通过以下方式进行计算:

  水平仪实际倾斜值=标称分度值L偏差格数;

  例如:标称分度值为0.02mm/m,L=200mm,偏差格数为2格,则实际倾斜值 =0.02/1000 200 2=0.008mm。

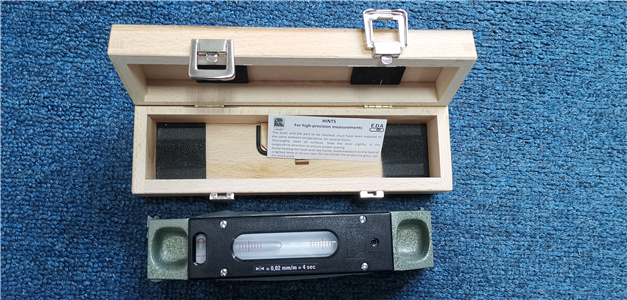

法国EDA气泡水平仪


  4.为避免由于水平仪零位不准而引起的测量误差,因此在使用前必须对水 平仪零位进行检查或调整。水平仪零位检查和调整方法,将被校水平仪放 在大致水平的平板上,紧靠定位块,待气泡稳定后以气泡的一端读数为a1 ,然后将水平仪调转180方位,准确地放在原位置,按照第一次读数的一边 记下气泡另一端的读数为a2,两次读数差的一半则为零位误差,即=(a1- a2)/2格。如果零位误差超过许可范围,则需调整零位机构。

  以上就是法国EDA气泡式水平 仪61R0.02使用方法及注意事项,现在机床设 备使用多,所需的水平仪也是比较多的,可以考虑使用法国EDA水平仪,有 现货供应,还有多种功能可选。
