美国UNIVERSAL同心度仪使用操作方法
返回列表 来源: 发布日期: 2020.08.12

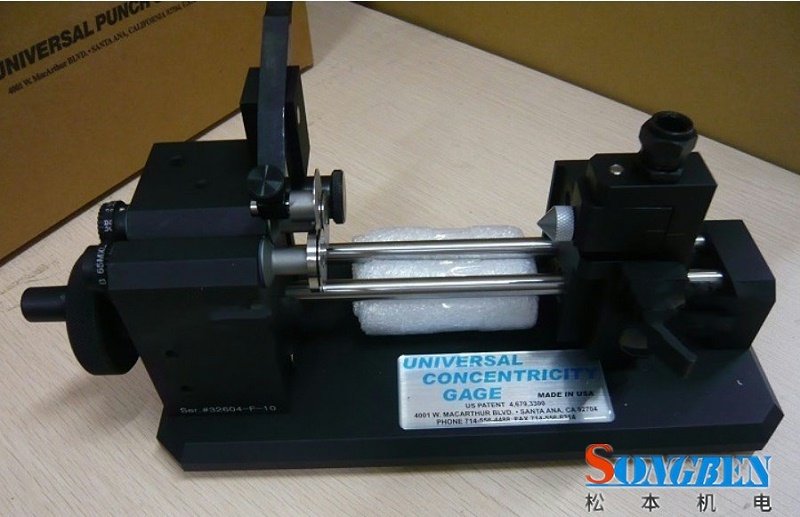

美国UNIVERSAL同心度仪广泛用于石化、发电、造纸、纺织、等机械行业.用于检测圆柱销式、齿轮式、固定式、弹性式等联轴器同轴度,不但提高测量精度,减少测量误差,并且可以大大提高工作效率,减小机器震动,延长使用寿命。1597219009(1)_副本

美国UNIVERSAL同心度仪配备可调试多测位点上压轮可以适应不同直径零配件测试,并且配备微调量表支架便于测试工件基准调整,可根据不同直径工件大小进行匹配组合平行轮和上压轮合理高效搭配,选择零型平行轮和上压轮同心度仪工件可测试直径最小至达 1mm,在如今高竞争精密加工制造环境下准确、稳定、可靠测量是维持产品质量重要因素。

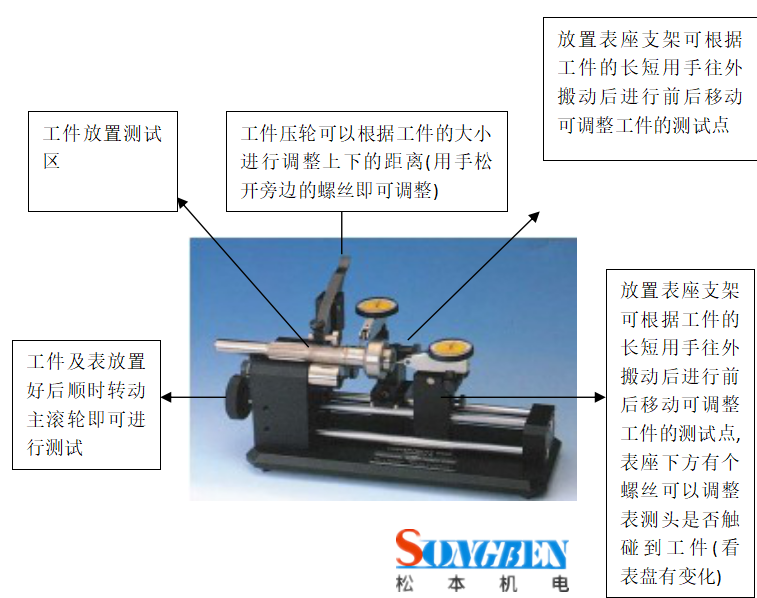

 以下是UNIVERSAL同心度仪的操作测试方法:

        1.工件放置测试区

        2.工件压轮可以根据工件的大小进行调整上下的距离(用手松开旁边的螺丝即可调整)

        3.放置表座支架可根据工件的长短用手往外搬动后进行前后移动可调整工件的测试点

        4.工件及表放置好后顺时转动主滚轮即可进行测试

        5.放置表座支架可根据工件的长短用手往外搬动后进行前后移动可调整工件的测试点,表座下方有个螺丝可以调整表测头是否触碰到工件(看表盘有变化)

如下图:


1597218771(1)

                另外, 主滚A-10、B-10、B-20、B-40、E-10、F-10、G1-10、G2-10、H-10、HL-10

               、JLS-10、JLP-10、J-10、K1-10、K2-10、KK2-10、LG-10等多种型号供匹配选择
