NAKANISHI电动打磨机ES50T-HR使用说明
返回列表 来源: 发布日期: 2019.07.19

承蒙您购买日本NAKANISHI电动打磨机ES50T-HR,此产品主要应用于模具打磨抛光,玉器打磨等工序,如果您在使用过程中有任何使用技术问题请您联系松本机电,也可参考以下文献进行操作使用.


02

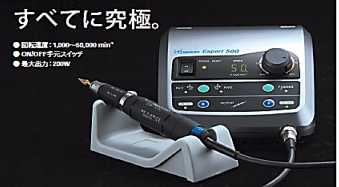

产品名称 :NSK Nakanishi 电动打磨机

产品型号 :ES50T-HR

产品类别 :无碳刷电动打磨机

套件内容:电源控制(NE96)1台

扭矩马达(ENK50T-HR)1台

标准配件:弹簧夹头Ø3mm(CHH-3.0),Ø2.35mm(CHH-2.35) 夹头:1个,  机头架:1个

扳手(7x5.1):1把   L型扳手:1把



电源:使用电压220V。


03

左图是:电源控制(NE96)电源开关。

打磨机上有俩个连接口,用来连接打磨笔。连接“A”插口,开启打磨机是“A”

处会有绿灯亮起。连接“B”插口,开启打磨机是“B”处会有绿灯亮起。

当电源开关打开后,起动研磨笔有俩个开关。大部分操作者会选择研磨笔上的开关:



连接打磨头开起前:

先检查磨头和马达是否锁紧,夹头前端是否将打磨头锁紧。如果没有锁紧,开启时会出现。当然,也有其他时候会出现“E0”,比如:马达过热,过载,前端打磨头未夹好等。这时就要检查一下。(一般这种情况比较少)

速度是根据夹头上的打磨头决定快慢。在通过电源控制器调速。左下图显示“50”表示转速速度是5万转。如果显示“1”就是每分钟1千转。显示“13”就是每分钟1万3千转。单位是千进位的。

一般合金打磨头,砂轮打磨头(火石仔),金刚砂打磨头等,较硬的磨头可以高转速。

橡胶打磨头,软羊毛头,较小较长的打磨头(如:XEBEC打磨头70mm长,研磨棒CH系列转速在1万5内每分钟)等,都不适合高转速。高转速容易将打磨头甩掉。试用这几种磨头要小心操作,速度一定要控制好,不能随便乱调。

电源控制器上“Fixpeed”按键表示:速度固定在2万转。旁边灯亮起时有效。电源上液会显示“20”。

REV和FWD表示:正反转。调正反转时先要将研磨笔停止,在按REV(FED)键。调好后才可以开启研磨笔。
