NAKANISHI分板机主轴安装时该注意什么?
返回列表 来源: 发布日期: 2020.11.28

  在PCB分板机行业中,很多都会选择直径小,高转速的分板机主轴,在购买以后,在安装的时候该注意些什么?下面松本机电就来说一下,NAKANISHI分板机主轴 在安装的时候要注意的事项。

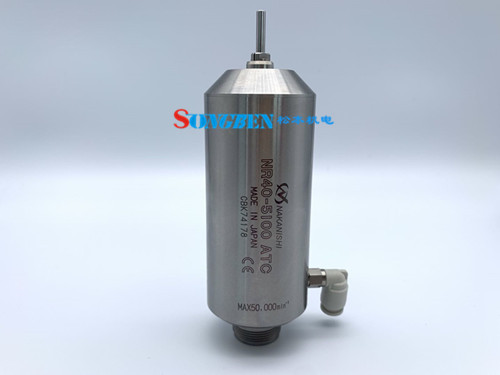

分板机主轴NR40-5100-ATC


  PCB分板,因其机器结构小,会选择小直径、高转速的分板机主轴,并且在封闭的生产车间,对噪音的要求要降到低点,而又想生产效率高,其实选择NAKANISHI分板机主轴,其特点就是体积小,转速高,精度高的特点。直径在20-50mm之间可选,转速可达到60000转,跳动精度在1μm以内,常用于分板机主轴的型号有NR-3060S、NR453E、NR40-5100 ATC、NR50-5100 ATC等,现在还出了一款防静电分板机主轴NR33-6000ATC-ESD,更适合PCB板分板切割。


分板机主轴1

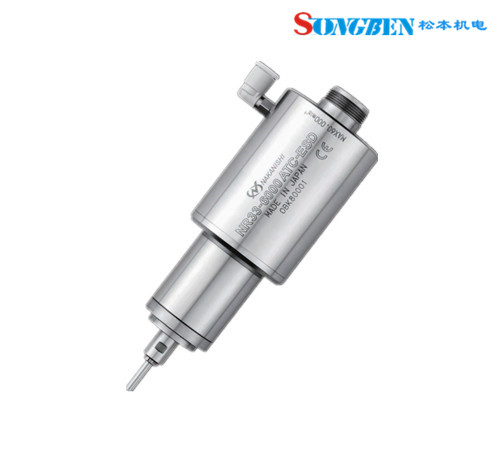

防静电分板机主轴 NR33-6000ATC-ESDjpg


  NAKNAISHI分板机主轴 在安装的时候,夹具的夹持力是有要求的:

  夹具在锁紧过程中,要严格控制好紧固的力度,这样才会避免紧固过紧,导致分板机主轴损坏,只有严格按照以下列表内的测试数据来紧固主轴,主轴使用寿命才会有更好的提高,实质紧固主轴的力度的数值是有严格规定的。下面是根据不同夹具紧固时,参照的测试标准值如下表格:

扭力板手力值及单位(N.M

运转未紧固电流值

    (ma

紧固完成电流允许值(ma

紧固状态

     0

     137

    --------

未安装

     0

     137

    --------

未固定

     5

     137

    --------

未紧固

     6

     137

    --------

未紧固

     7

     137

    ---------

未紧固

     8

     138

     +1

已紧固

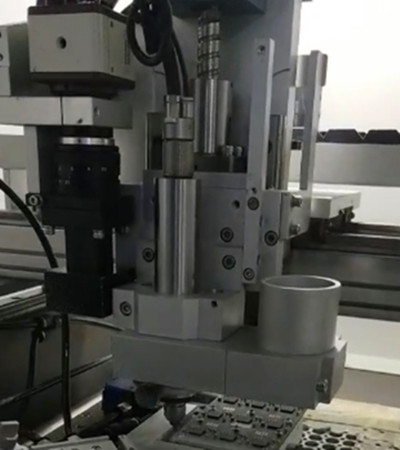

图解1

安装过程中要严格按照上所示来测试紧固螺丝力值

图解2

紧固螺丝前控制器必须要正常开启如上图所示

  NAKANISHI分板机主轴 在PCB板行业中,已经运用很成熟了,有些会遇到一些操作故障上的问题,都可以咨询松本机电技术,都可解答。NAKANISHI分板机主轴分板切割效率高,无毛边,只要按照注意事项来,主轴会运用得更顺畅。
