NAKANISHI中西气动主轴MSS-2008RA的工作原理以及实物图
返回列表 来源: 发布日期: 2019.10.14

日本NAKANISHI的主轴,分为气动主轴和电动主轴,有些客户不了解一下主轴型号的工作原理,也没见过实物,今天就让松本机电小编来介绍一下NAKANISHI中西气动主轴MSS-2008RA的工作原理以及实物图。

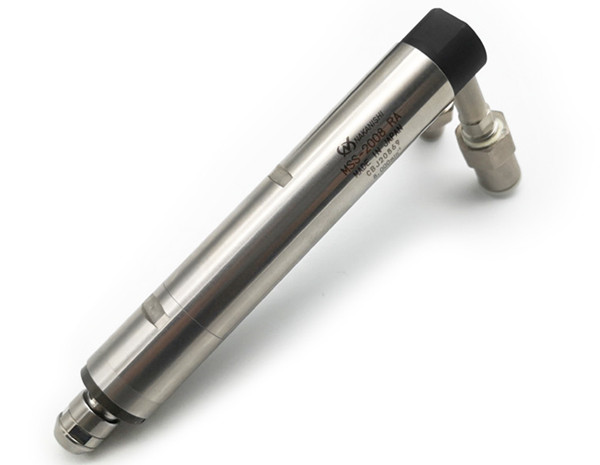

气动主轴MSS-2008RA03

NAKANISHI气动主轴MSS-2008RA的工作原理

MSS-2008RA的参数:

外径:20mm

夹头:CHA系列Φ0.5~Φ4.0mm

主轴精度:2μm

最大输出:63w

转速:8000min(0.5MPa)

最大扭矩:36Cn.m

气管长:2m

形状:直角形

重量:274g

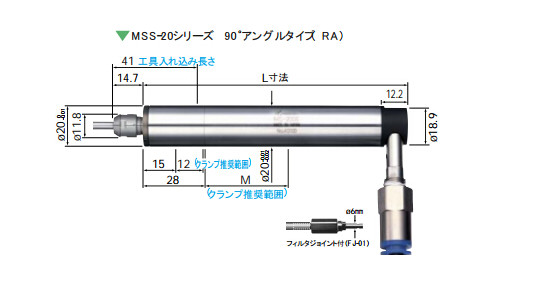

气动主轴的尺寸图:


MSS-2008RA尺寸图

NAKANISHI气动主轴MSS-2008RA的特点:可加装在走芯机中,具有小体积,高转速等特点,主轴跳动精度2um以内。外径材质为高硬度热处理,形状为90°直角型,,消音装置采用排气式消音器,1m的距离我们测试结果为70db。减速方法是采用1/4,1/16的行星减速齿轮。

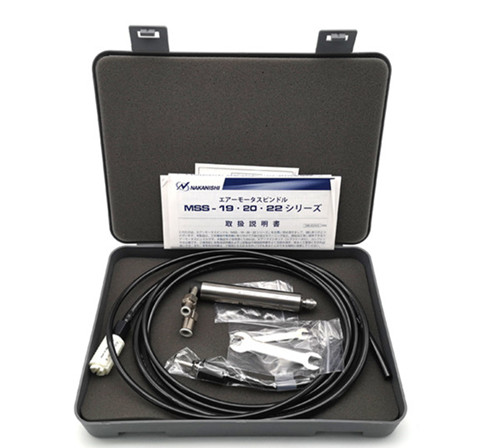

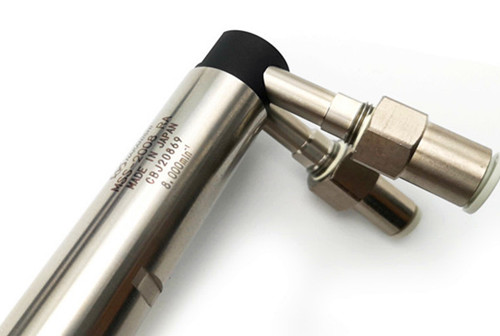

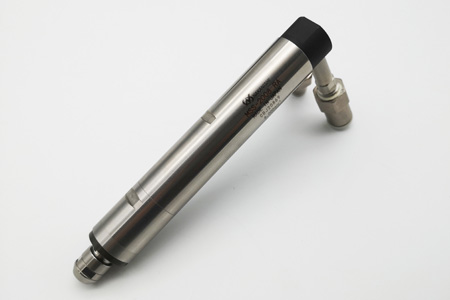

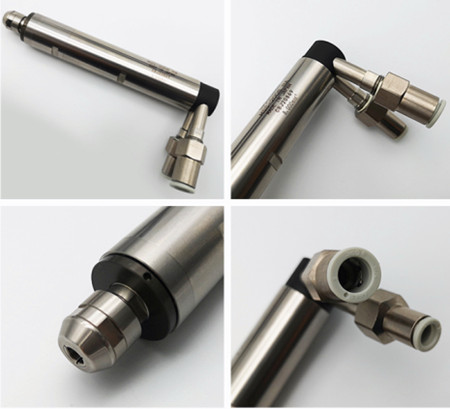

气动主轴MSS-2008RA的实物图

MSS-2008RA气动主轴

气动主轴MSS-2008RA.

气动主轴MSS-2008RA04

气动主轴MSS-2008RA02
