NAKANISHI高速主轴行业应用系列之镜片模具加工
返回列表 来源: 发布日期: 2020.09.04

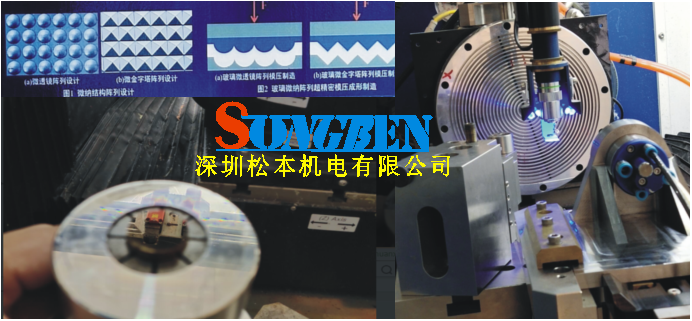

随着科技的发展,高清晰三维成像系统、人脸三维识别系统以及无人驾驶车的零件越来越精密。这就需要尖端的辅助加工工具进行配合才可以实现加工需求。如成像系统的集成阵列式镜片,使用集成阵列式镜片采集出来图像会更精确真实和清醒,这样微小集成阵列式镜片模具加工必须得用NAKANISHI高速主轴高转速高精度主轴才可以加工出来。

1599291794(1)

集成阵列式镜片的排部比较密集内部的沟槽会比较精密微小,因此在加工过程中必须使用微小刀具加工,微精密加工刀具在转速上要求是非常高如果转速及主轴精度达不到刀具就很容易断损导致无法加工,目前市面微小精密零部件加工主轴大多都采用日本NAKANISHI高速主轴,镜片模具的加工推荐型号 高速气动主轴Xpeed1600Xpeed1200,这两款主轴在精密集成阵列镜片模具加工都得到了广泛使用和认可转速分别为160000转和120000转,它采用气动窝轮式旋转结构跳主轴动精度(1um以内),是微小精密加工零部件首选产品



NAKANISHI高速主轴配备标准:Xpeed1600高速主轴+高精密自动控制调压过滤系统。

以下为NAKANISHI高速气动主轴Xpeed1600Xpeed1200的详细参数:

型号:Xpeed1600

1600

功率:56w

转速:160000

跳动精度:1um

旋转方式:气源推动

旋转压力要求:0.15-0.45mpa

轴承冷却压力:0.6mpa

直径:40mm

按装固定方式:法兰固定

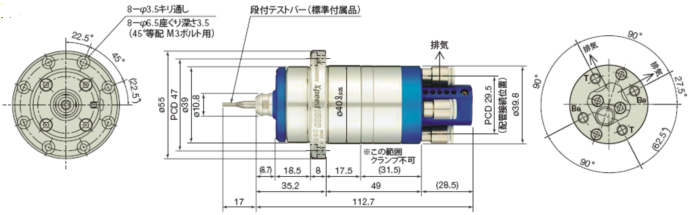

型号:Xpeed1200

1200

功率:192w

转速:120000

跳动精度:1um

旋转方式:气源推动

旋转压力要求:0.24-0.55mpa

轴承冷却压力:0.6mpa

直径:65mm

按装固定方式:法兰固定


       在精密加工领域,NAKANISHI高速主轴可谓独当一面,高速,精密小巧是NAKANISHI高速主轴最突出的特点。 NAKANISHI高速主轴型号众多,不同型号的高速主轴可针对不同的产品加工,如您有更多加工问题,欢迎致电松本机电。
