NAKANISHI打磨机EV410-230使用方法
返回列表 来源: 发布日期: 2019.07.06

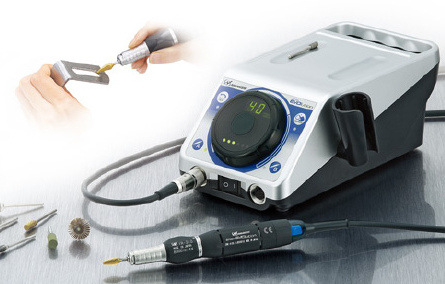

日本NAKANISHI电动打磨机EV410-230此产品专为打磨,抛光,修模,镜面加工范围广泛的材料从铝模具硬质合金模具。可以使用各种各样的工具,如金刚石打磨头,各种橡胶磨头,各种羊毛及其他柄径3mm 打磨工具。如何使用?请看松本机电技术工程师的介绍.


00001

产品标准配件:

1.型号:EV410-230

2.产品类别:无碳刷电动打磨机

3.套件内容:电源控制(NE249) 1 个

4.扭矩马达:(ENK-410S) 1 支

5.打磨头:IR-310 1 支

6.标准配件:弹簧夹头Ф3mm(CHH-3.0),

Ф2.35mm(CHH-2.35)夹头:1 个机头架:1个

7.开口扳手(7*5.1):1 把L 型扳手:1 把

卡位扳手(K-233):2 枚

8.打磨头纺织插架1 个

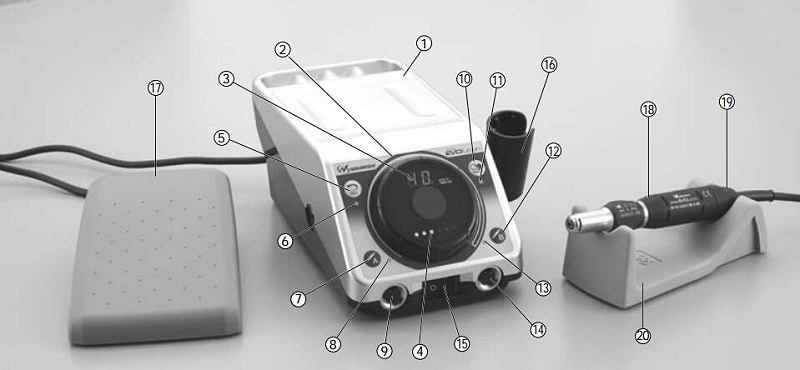

EV410-230打磨机介绍:

电动打磨机


1.机体电源                       2.转速调整盘

3.转速显示                       4.LED 负荷显示灯

5.反转按键                       6.反转LED 显示灯

7.开关按键A                      8.打磨笔A 启动LED 显示灯

9.打磨笔连接插口A               10.转速固定

11.转速固定LED 显示灯           12.开关按键B

13.打磨笔A 启动LED 显示灯B      14.打磨笔连接插口B

15.电源开关                     16.打磨笔放置插架

17.脚踏开关(选配)              18.打磨笔

19.按键开关                     20.打磨笔放置架


打磨笔连接:


EV410-230

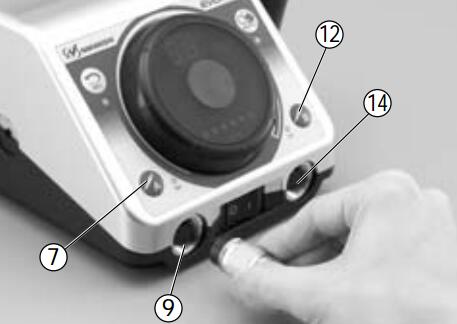

1 打磨笔连接(如左图1)

使用连接打磨笔有A (9),B (14) 俩个插口,

可以连接两只打磨笔,但是两只打磨笔不

能同时使用。连接A 插口时按A (7)启

动按键就可以启动打磨笔。也可以按打磨

笔上面的启动键。

2.脚踏开关连接。

机体电源后面有一插口,用来连接脚踏开

关。



EV410-230机体电源功能介绍:



①机体电源

②转速调整盘,用来调整打磨笔转速。

③转速显示,转速是以1000 为单位,(如显示是40,

表示当前转速为40000 转/min-)

④LED 负荷显示灯。总共有6 个LED 显示灯,3

绿2 橙1 红。红色表示在允许范围内,橙色表示过

载,红色表示过载即将断开运行。

⑤反转按键

⑥当LED 灯亮起时,表示当前状态处于反转运行。

⑦启动按键A,连接打磨笔可以按此键启动。

⑧当LED 灯亮起时,表示当前处于运行状态。

⑨连接插口,连接打磨笔。

⑩FIXPEED 按键是速度固定,有些打磨头转速不能过高,可以长按FIXPEED 按键将转速固

定在允许范围内,以保证使用安全。如需要取消转速,先将打磨笔处于停止状态,按FIXPEED

键取消,将转速调至所需转速在启动。(FIXPEED 设置最高30000min-)

11.当FIXPEED LED 灯亮起时,表示当前转速已固定。相反,当FIXPEED LED 熄灭时,

表示固定转速已经取消。

12.启动按键B,连接打磨笔可以按此键启动。

13.当LED 灯亮起时,表示当前处于运行状态。

14.连接插口,连接打磨笔。

15.电源总开关,打磨机停止运行可以按此键将电源断开。

保险更换:


EV410-230

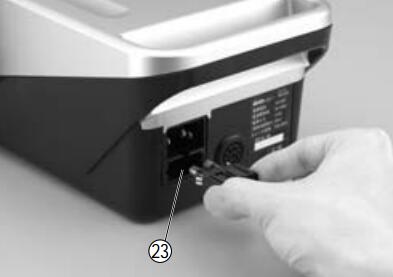

保险在机体电源箱后端电源插口下方(如左图23),如果在


使用过程中插错电源或者电压不稳定导致保险烧掉需要更换保


险丝。(请勿在保险烧掉后继续使用,这样会导致电源内部电


板烧毁) 。取出保险更换新保险即可。( T1.6AH250V for


120V,T300mAH250V for 230V)



打磨笔前端工具装夹:



IR-310

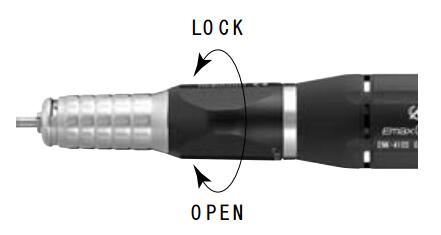

打磨笔前端上有标注Open(打开)和Lock(锁紧)。

采用左松右紧,左示意图。旋转至Open (打开)前

端夹头会打开,可以装夹工具。如金刚石打磨头,各

种橡胶磨头,各种羊毛头等其他柄径3mm 工具。如

需装夹2.35mm 工具,请更换2.35mm 夹头。打磨笔

在旋转使用时请勿旋转打开更换工具,这样会损伤打

磨笔内部。



注意:在旋转Open(打开)或者LOCK(锁紧)过程中,中间设有夹持固定状态,不管是

打开还是锁紧都会感觉到一声轻响,请勿在此位置启动,这样会出现报警。

EV410-230



①如果使用需要更换夹头,更换夹头前请将机体电源关闭,在标准配件里配有可以拆装夹

头的扳手。(参照图一)将夹头松开。

②夹头松开后可以用手快速松开

③取出夹头,更换所需要的夹头,锁紧即可。

如果您在使用NAKANISHI打磨机EV410-230过程中有任何问题,请您联系松本机电.专业的技术工程师为您解答.
