NAKANISHI高速电主轴NR-3060S主轴的安装方法和注意事项
返回列表 来源: 发布日期: 2020.01.14

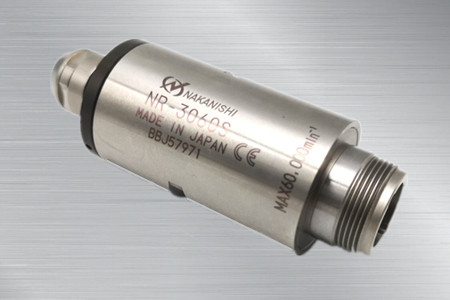

日本NAKANISHI高速电主轴NR-3060S,是作为钻孔机主轴,钻靶机主轴,PCB分板机主轴,以及高精度加工的高速主轴。那NR-3060S主轴是如何安装的呢?下面松本机电小编就简单介绍一下NR-3060S主轴的安装方法和注意事项。

NAKANISHI高速电主轴nr-3060s

NAKANISHI高速电主轴NR-3060S安装方法:

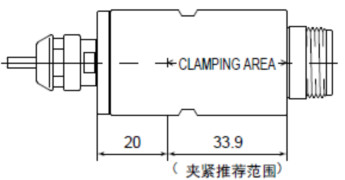

1.将主轴安装在支架上时,请按照图1的夹紧推荐范围进行安装。


图1

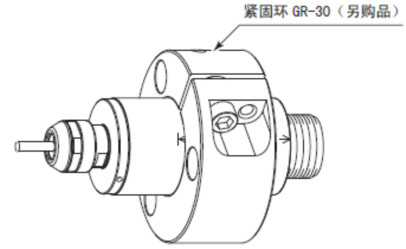

注意:将马达主轴(主轴)安装在支架上时,建议使用“紧固环GR-30(另购品)”(图2)。如果有尺寸或间隔问题不能使用“紧固环”时,请按照②所示方法进行安装。


图2

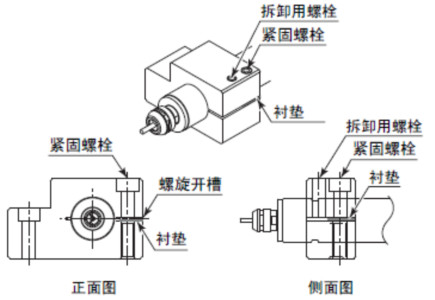

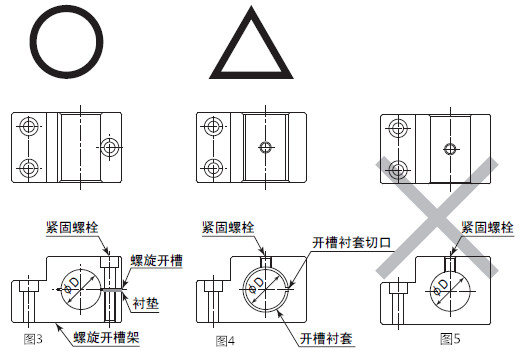

2.有关安装支架上时,如图3所示建议使用螺旋开槽支架安装方法。安装方法请参照“③螺旋开槽支架的制作方法”。如果图3的方法不能安装时,请按照图4的方法进行安装。

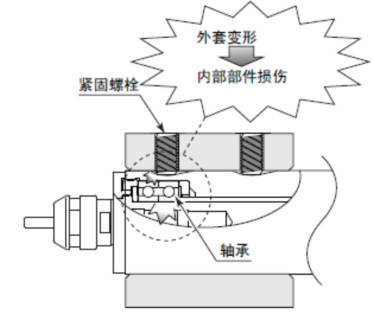

注意:如图5所示直接安装螺丝时,会使主轴外套变形造成旋转不良或发热的原因。(参照图6)


图6

③螺旋开槽支架的制作方法


(1)先进行螺旋开槽支架内径的粗加工。

(2)进行螺旋开槽加工。(例如:螺旋开槽2mm)

(3)拧入拆卸用螺栓,扩展螺旋开槽部。

(4)将垫片(例如:t = 2mm)插入螺旋开槽部。

(5)松动拆卸用螺栓,按照规定扭矩紧固螺栓。

(6)将支架内径尺寸加工成与主轴φ30mm 公差为-0.01mm~-0.015mm,将内径表面的加工成圆度和圆筒度为5μm以下。

(7)松动紧固螺栓,拧入拆卸用螺栓扩展螺旋开槽部,以插入主轴。

日本NAKANISHI高速电主轴NR-3060S安装注意事项:

1.安装主轴时,确认支架是否连接在机器地线上。如果未连接的话,会造成故障或漏电时触电的原因。

2.安装主轴时,不可使主轴受到冲击或损伤。否则,会造成主轴内部的故障原因。

3.将主轴安装在支架上时,请在夹紧推荐范围进行安装。如果超过夹紧推荐范围时,会给轴承等造成影响导致旋转不良或故障的原因。

4.不可过度紧固螺旋开槽支架的紧固螺栓,请注意。

5.过度紧固会给主轴的精度或轴承使用寿命带来不良的影响。

6.紧固结束的大致标准是用手不能转动主轴的圆筒部为准。在该状态下施加加工负载,确认主轴有无偏移。

以上就是日本NAKANISHI高速电主轴NR-3060S安装方法,以及在安装时所要注意的事项,安装好才能使主轴使用寿命更长。
