NAKANISHI分板机主轴日常应用需知要点
返回列表 来源: 发布日期: 2019.07.12
在分板机应用行业里一般都会选择小直径、高转速主轴作为动力切割最好的匹配对象,
因为机器结构小切割分板数量又想达到最高,另外生产车间又比较密闭对主轴遭音要求同时
也要降到底点,针对如此条件应用基本首选日本NAKANISHI 高速主轴,NAKANISHI主轴直
径可选区间20mm-50mm,转速最高可达15万转,精度跳动稳定度达1um以内,在选够安
装主轴很多客户都存在些误区,下面我以最专业角度来为你解读选够主轴基本的安装和注意
要点,能让你在后续使用过程中更加省心、省力。

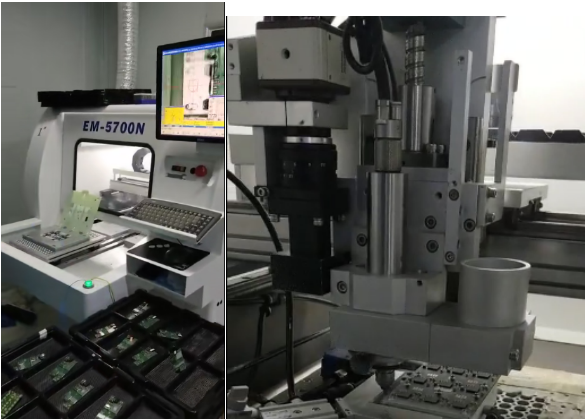

分板机应用最常规主轴型号:NR-3060S/NR40-5100ATC/NR50-5100ATC+EM-3060

分板机主轴

1.  主轴安装夹具夹持力要求:

1)  夹具在锁紧过程中要严格控制好紧固的力值,这样才会避免紧固过紧导致主轴容易损坏,只有严格按照以下列表内的测试数据步骤来紧固主轴,主轴使用寿命才会有更好的提高,同时在紧固主轴力值都是有严格规定。

分板机主轴

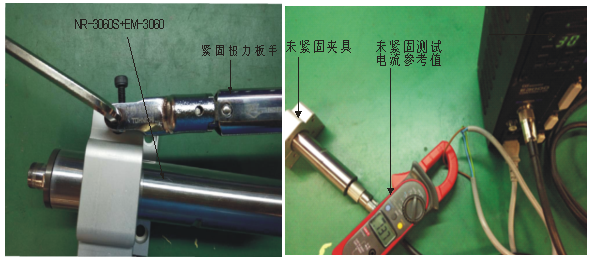

图1)安装过程中要严格按照上所示来测试紧固螺丝力值   图2)紧固螺丝前控制器必须要正常开启如上图所示

2)根据不同夹具紧固参照测试标准值如下:

扭力板手力值及单位(N.M)

运转未紧固电流值

 (ma)

紧固完成电流允许值(ma)

紧固状态

 0

 137

 --------

未安装

 0

 137

 --------

未固定

 5

 137

 --------

未紧固

 6

 137

 --------

未紧固

 7

 137

 ---------

未紧固

 8

 138

 +1

已紧固
