日本nakanishi主轴E4000系列新款主轴BMS-4040-RGD上市
返回列表 来源: 发布日期: 2019.10.12

日本nakanishi主轴厂家新推出一款主轴,E4000系列的主轴BMS-4040-RGD,这款主轴不同于BMS-4040,BMS-4040-RGD主轴可以搭配4个轴承,因此刚性增加了,保持其性能的基础上长度缩短了,下面松本机电小编就以BMS-4040-RGD与BMS-4040这两款主轴做对比,看新款主轴有什么特性。

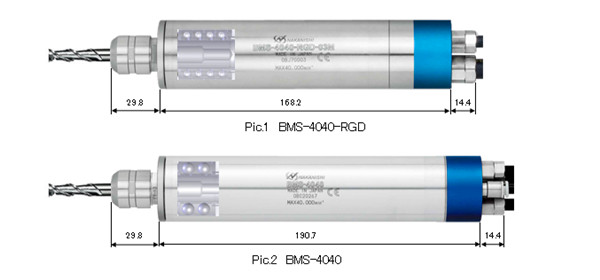

nakanishi主轴E4000系列新款主轴BMS-4040-RGD的特性:可以搭配4个轴承,因此刚性增加了,保持其性能的基础上长度缩短。看下图所示:

nakanishi主轴1

BMS-4040-RGD与BMS-4040的静态的刚性对比,下面就以图解的方式来分析对比

静态的刚性对比图

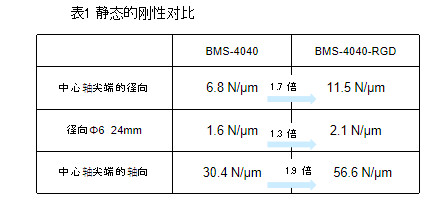

静态的刚性对比表

图3

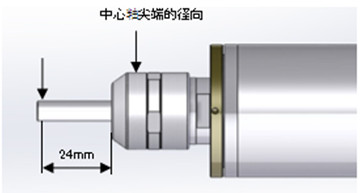

测量位置

机器:Sodick MC430L加工中心

刀具:2刃Φ6铣刀

NS Tool AL3D-2

工件:铝合金(A5052)长100×宽40×厚60

冷却液:油雾

条件:

转速:40000min-1

进给:1600mm/min

轴向深度:Ap=9mm

径向深度:Ae=0.6mm

尽管刀具预留较长,刚性提高后的BMS-4040-RGD依然高性能和加工品质。

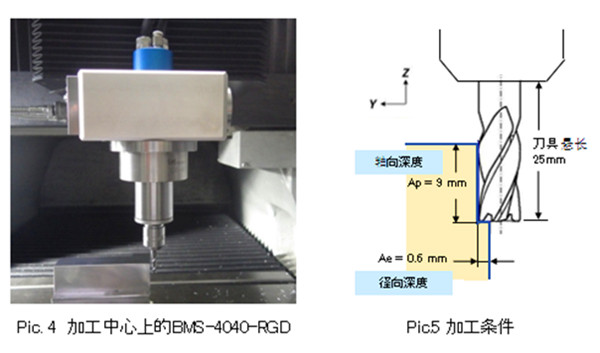

图4

图5

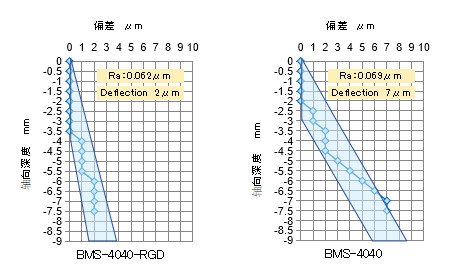

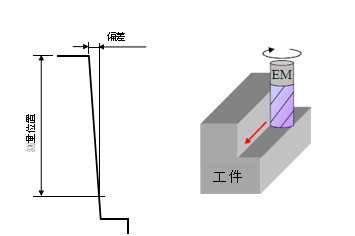

打磨过程中的偏差量

图6

偏差量图解

铣削条件的对比:

刀具:2刃Φ4铣刀(NS Tool AL3D-2)

工件:铝合金A5052(长100×宽40×厚50)

机器:加工中心(Sodick MC430L)

冷却液:油雾

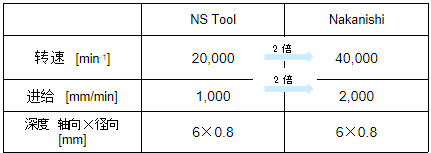

主轴转速比例表

图7

进给量通过不同的转速进行调节,形成一个主轴转速比例表,铣削效率通过2倍的转速和进给得到很大的提高,若负载指示灯显示2个绿灯,可继续运行,这个可以达到良好的表面抛光效果。如图所示:

图8

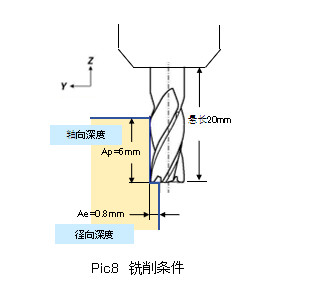

铣削条件

图9

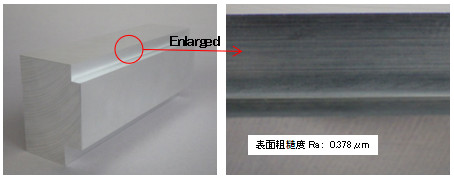

高转速铣削后的抛光表面

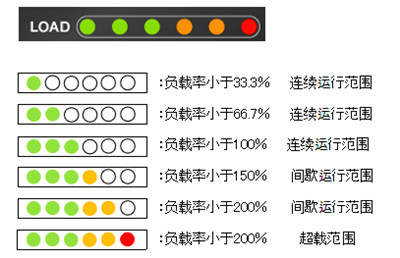

主轴E4000控制器负载指示灯

加工负载和额定负载通过LED指示灯来监控的,不同指示灯的颜色亮度,会有提示信息。如下图所示:

图10

图11

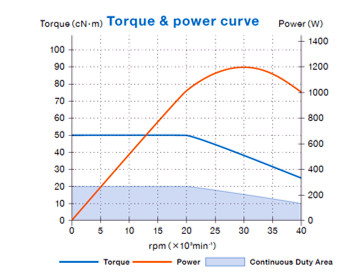

扭力和功率曲线图

当指示灯显示4个灯(3个绿灯和1个黄灯),超载情况开始存在,超载运行仅限短时间内操作,被允许的时长如下:

4个灯(3绿+1黄):30秒

5个灯(3绿+2黄):10秒

6个灯(3绿+2黄+1红):5秒

当超过以上时间,马达捋停止运转。

以上就介绍了日本nakanishi主轴E4000新主轴BMS-4040-RGD的特性,相对于BMS-4040主轴来说,新主轴的性能更好。
