日本RSK偏心检查器的型号以及工作原理
返回列表 来源: 发布日期: 2019.12.05

偏心检查器,看字面上意思能够明白,就是拿来测量机械工具、齿轮的偏转的,以及各种工件的真圆度的。今天松本机电小编就来介绍一款日本RSK偏心检查器的型号以及工作原理。

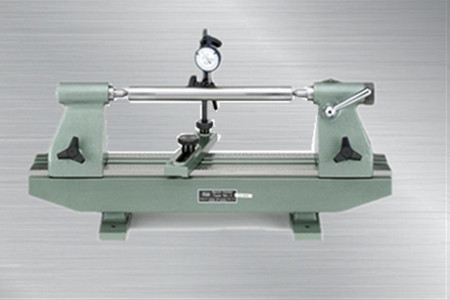

NO.2偏心检查器1

日本RSK偏心检查器是按照工件大小分来分为不同类型的,常用的型号是标准型和P型。

P型:


型号

台长

台宽

台高

中心距

台面平行度

台面/中心测定面平行度(μ)

中心顶针/测定面平行度


(μ)

(μ)


P-1

380

81

65

150

5

5

10


P-2

420

81

72

200

5

5

10


P-3

530

83

90

300

5

5

10


标准型:

型号

台长

台宽

台高

中心距

台面平面度um

台面/中心顶针平行度um

中心顶针测定面平行度um

NO.1

750

115

130

400

6

5

10

NO.2

1200

160

230

800

8

8

15

NO.3

1800

200

300

1200

10

10

20


日本RSK偏心检查器的工作原理:偏心检查器是优质铸铁制成,精磨加工制作而成的。

RV-2偏心检查器1

工作原理就是利用两顶尖定位轴类工件,通过转动被测工件,测头在被测零件径向方向上直接测量零件的径向跳动误差,进而辨别工件是否有偏转。

日本RSK偏心检查器还有其他的型号,比如直立式、带RV型和滑轨式,都常用于与机械工具和检查工件中。
