日本三丰孔径千分尺的使用方法及注意事项
返回列表 来源: 发布日期: 2019.09.12

孔径千分尺,顾名思义就是测量内孔的直径大小。现在在市场面比较常见的就是日本三丰孔径千分尺,其可以测量多种孔径尺寸,下面松本机电详细解析一下三丰孔径千分尺的使用方法及注意事项。

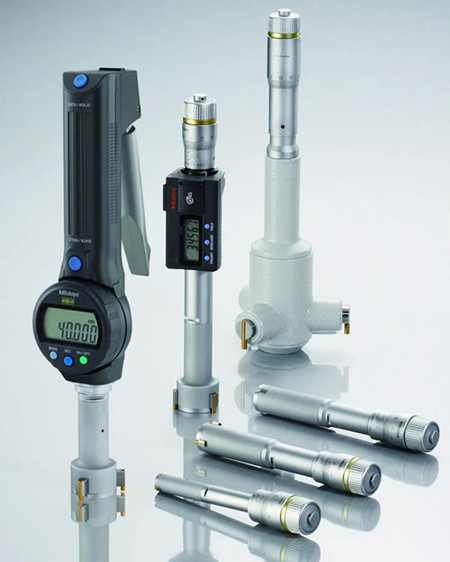

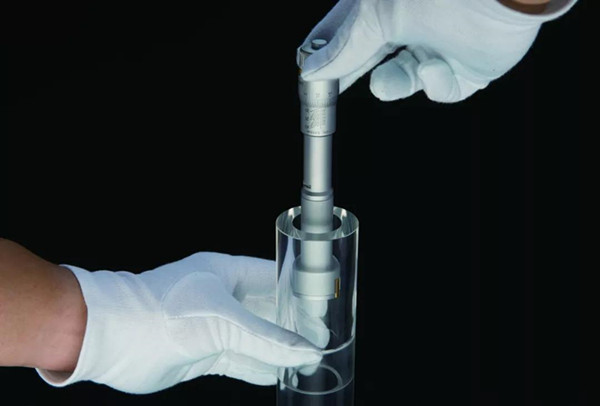

三丰Holtest孔径千分尺

日本三丰孔径千分尺的使用方法

日本三丰孔径千分尺主要分为三爪/二爪式、数显式和ABSOLUTE快速孔径千分尺,可轻松对应多种孔径尺寸的测量。

1.孔径千分尺的结构组成

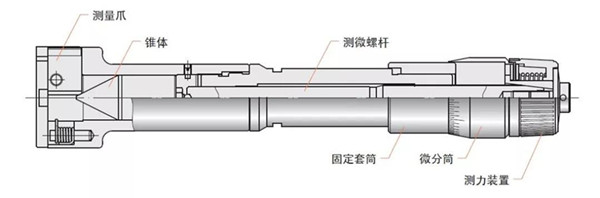

孔径千分尺是由测力装置、微分筒、固定套筒、测微螺杆、锥体和测量抓组成。

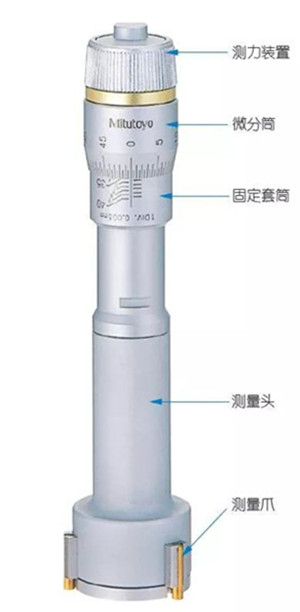

千分尺结构图:

结构图

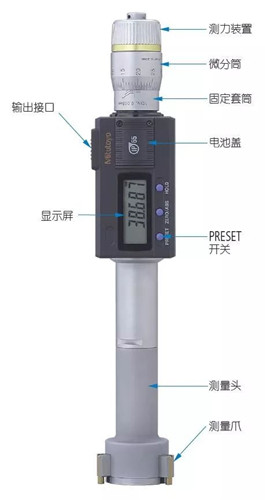

孔径千分尺的结构图:

数显孔径千分尺

32

2.日本三丰孔径千分尺的应案例图:

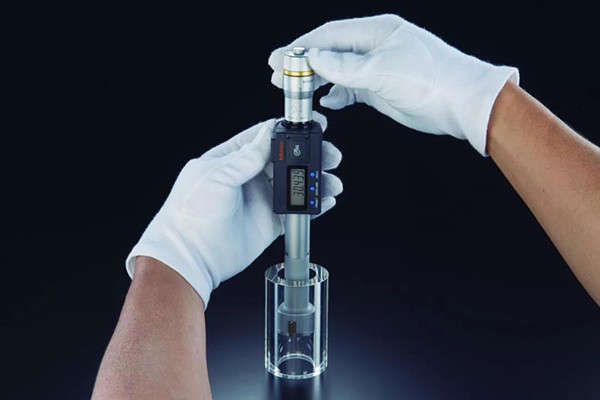

数显孔径千分尺测量案例图

数显孔径千分尺1

二爪、三爪式孔径千分尺测量案例图

二爪、三爪式孔径千分尺

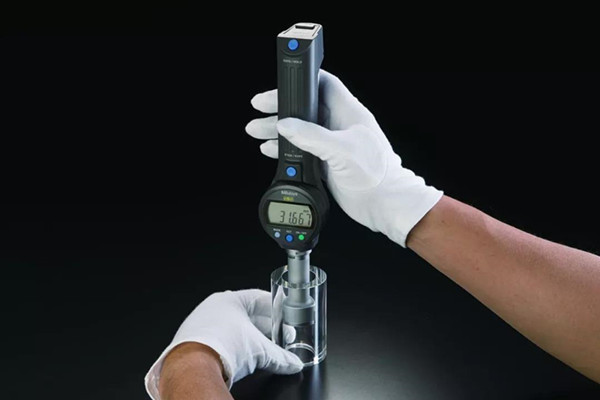

ABSOLUTE测量案例图

ABSOLUTE孔径千分尺

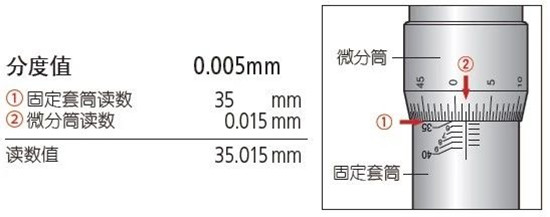

3.刻度如何读数?

以下图图标解析:

读数

孔径千分表的分度值为:0.005mm

图标1:固定套筒读数:35mm

图标2:微分筒读数:0.015mm

读数值就是:35.015mm

4.千分尺倾斜对测量有什么影响吗?


12

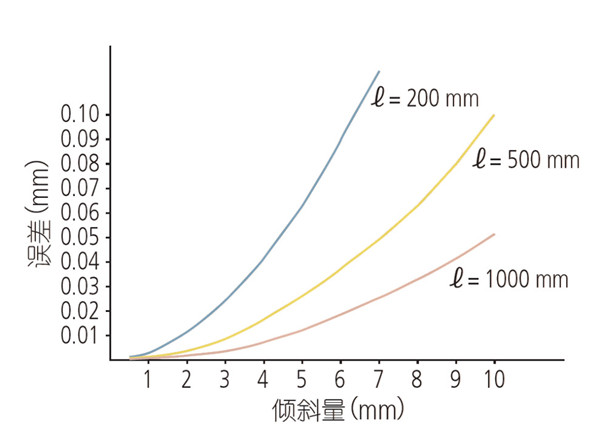

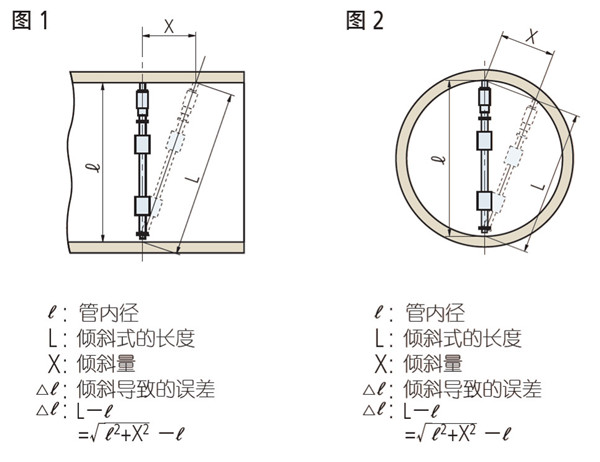

按图1所示,计算出向孔轴方向倾斜的误差,可得出下图的曲线。

图2中相对轴孔向左右倾斜的误差,与下图的曲线大致相同,呈现负值。

13

5.日本孔径千分尺使用前后的注意事项:

使用前:

(1) 擦拭测量爪上的污渍及灰尘。

(2)全行程旋转微分筒,确认是否被卡住或动作不流畅以及测量爪的动作是否流畅。

(3)使用经过校正的基准规进行基准点对准。

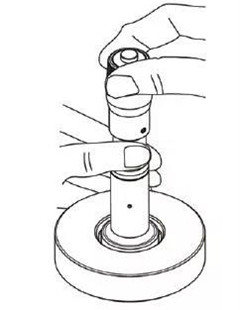

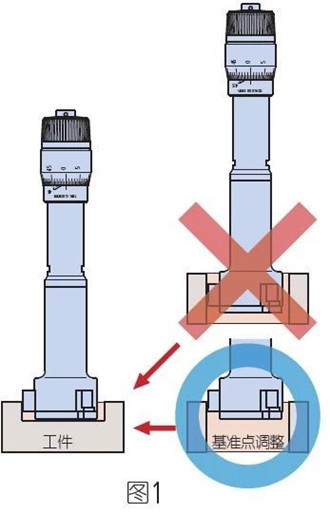

(4)使用测量爪的末端进行测量时,需要在相同位置(末端)进行基准点对准。(图1)

使用1

(5)请正确设定预设值。

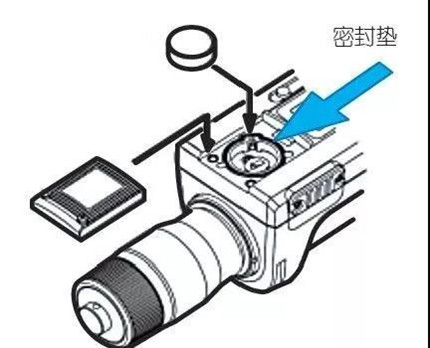

(6)使用数显式时,请使用SR44电池。安装电池盖时,请确认密封垫的安装是否正确。(图2)

使用2

使用

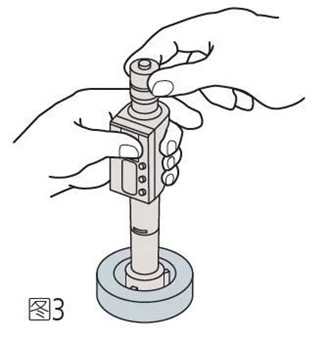

(1)将测量面轻轻触碰被测物件,放稳后使其保持静止,然后用手指操作测力装置5~6次(2~3转),施加测量力进行测量(图3)。

使用中

333

(2)使用时注意测量爪的滑动部位不要受到外部撞击。

(3)当数显式孔径千分尺显示错误或计数异常时,请取下电池重新安装。

(4)请务必在测量范围内使用。

使用后:

(1)使用后,确认各部位有无损伤并将整体擦拭干净。

(2)不能在高温高湿、多尘多油污的场所存放。

(3)长期存放时,需要用千分尺润滑油对测量爪进行防锈处理。数显式则需要取下电池。

日本三丰孔径千分尺可测多种内孔径,支持高效操作的ABS和INC测量模式,并且镀钛测量爪具有高耐用性和抗冲击性,配置的恒压装置可实现稳定测量。
