日本三丰Mitutoyo杠杆指示表的结构说明及日常维护
返回列表 来源: 发布日期: 2019.08.31

一说起日本三丰Mitutoyo杠杆指示表,都会知道其的特性,有良好的耐用型、易操性和可视性等。现在日本三丰推出了新型杠杆指示表TI系列,下面就让松本机电的小编来介绍一下杠杆指示表的结构以及其日常维护事项。

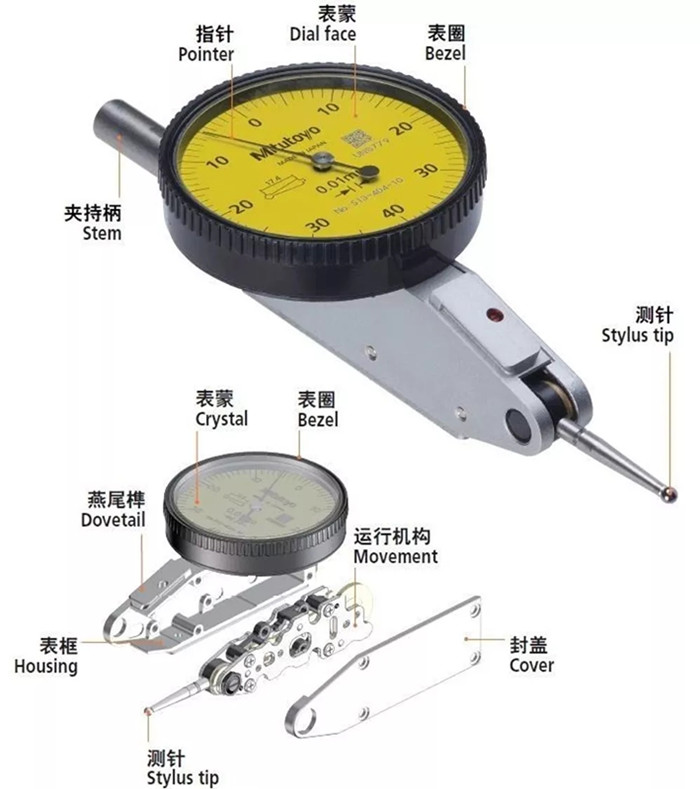

杠杆指示表的结构由指针、表蒙、表圈、测针,运行结构、表框、夹持柄、燕尾榫,以及封盖等组成。

日本三丰Mitutoyo杠杆指示表1

首先,先来看看日本三丰Mitutoyo杠杆指示表的表蒙和表框作用有哪些。

表蒙:采用多涂层镀膜处理,不易反射外部光线的平面表蒙,良好的可视性得到保证。并且具备优异的抗划痕、抗污损能力,超强的耐用性可放心使用。

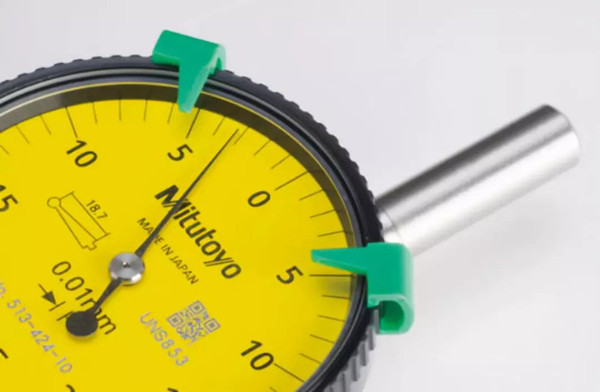

指针:可安装限位指针(选件),便于确认尺寸公差的上限制、下限值。

日本三丰Mitutoyo杠杆指示表2

再看看表盘结构以及特性:

1.表圈与表蒙的一体化结构,有效防止防削液、尘埃和油污进入表盘内部。

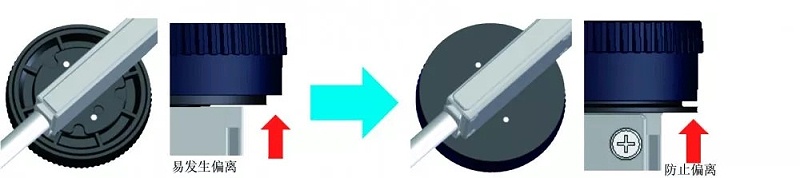

2.追加凸缘设计,将其安装在轴承支架上,杜绝表圈因受外力而发生意外偏离的情况。

日本三丰Mitutoyo杠杆指示表3

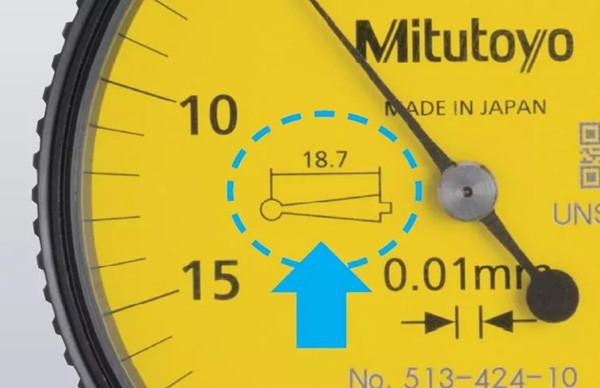

3.由于杠杆表不可使用长度不同的测针,因此在表盘上会标明测针的长度,就不用担心会安装错误。

日本三丰Mitutoyo杠杆指示表4

最后看看测头和测针的结构及特性:

1.采用创新的结构设计,减少测头固定部的晃动,螺纹部不外露、测头固定部螺丝不易松动,延长使用寿命。

日本三丰Mitutoyo杠杆指示表5

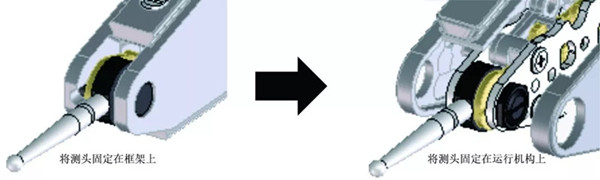

2.新设计固定方式减少了晃动和齿轮间啮合间隙的变化,实现长期保持良好的灵敏性。

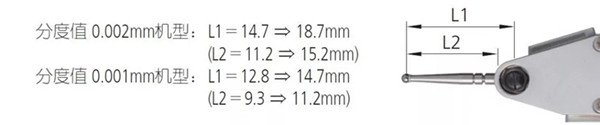

3.分度值0.002mm和0.001mm的机型延长了测头的长度,易用性得到进一步提升。

日本三丰Mitutoyo杠杆指示表6

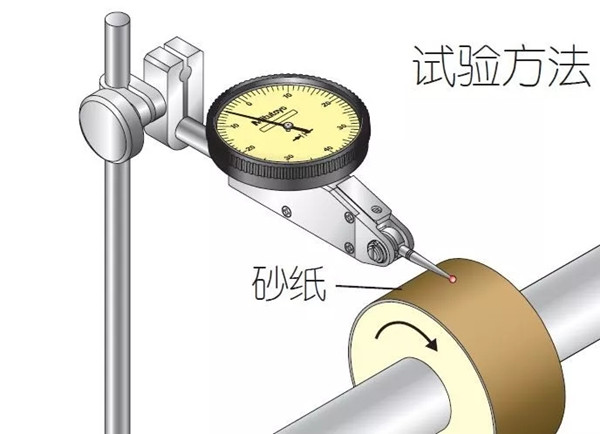

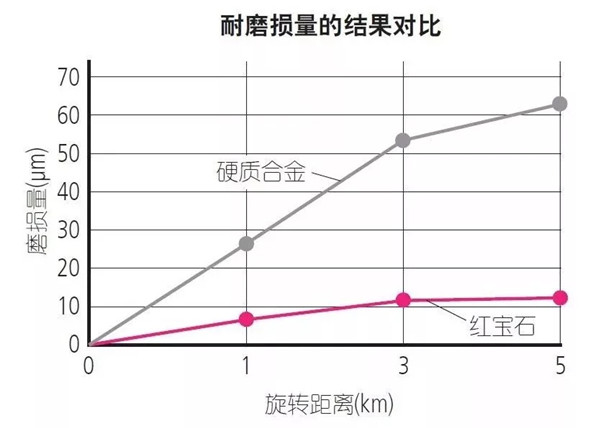

4.采用的红宝石测头的耐磨损性优越,为硬质合金的数倍。不导电,可以安心在电火花加工机床上使用。

日本三丰Mitutoyo杠杆指示表

日本三丰Mitutoyo杠杆指示表7

日本三丰Mitutoyo杠杆指示表的种


日本三丰Mitutoyo杠杆指示表8

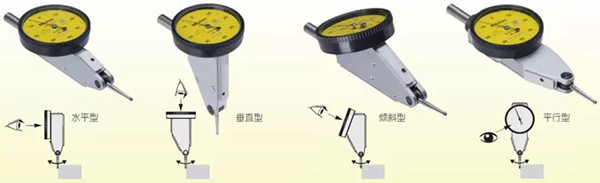

杠杆指示表根据适应不同视线设计,一般分为水平型、垂直型、倾斜型、平行型、通用型和袖珍型等。日本三丰Mitutoyo杠杆指示表的型号齐全,满足多种测量需求。
