日本TECLOCK得乐杠杆百分表的功能及使用方法
返回列表 来源: 发布日期: 2019.09.21

测量工件的厚度,高度,有些可以用普通百分表就可以测量,但是面对难以测量的场所,因其体积小,精度高的特性,就可以使用日本TECLOCK得乐杠杆百分表,下面就介绍日本TECLOCK百分表的功能及使用方法。

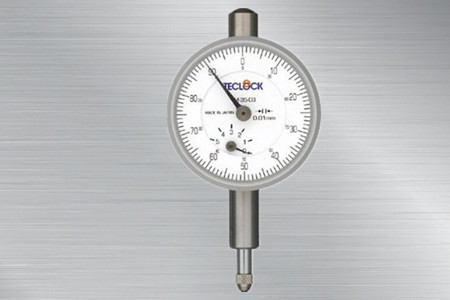

日本TECLOCK得乐百分表TM-35-03

日本TECLOCK得乐杠杆百分表的工作原理

日本TECLOCK得乐百分表可以测量难以测量的场所,可双向测量,侧头可旋转200度,通过控制杆控制测量方向。

日本得乐杠杆百分表在机械加工中主要起的作用是:装夹工件后找正待加工件与工作台的平行度、垂直度;检测待加工平面的平面度等作用。

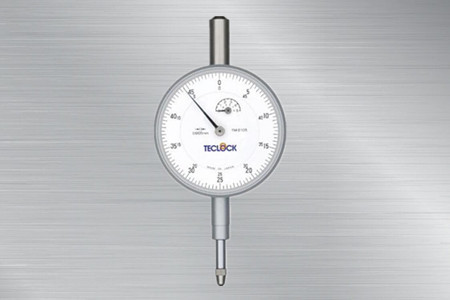

日本得乐TECLOCK千分表TM-5105

杠杆百分表有检测出以下出现的问题的功能:

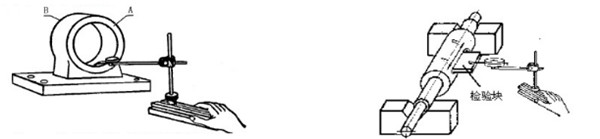

1.键槽的直线度;如右下图所示:在键槽上插入检验块,保持工件平行,将得乐杠杆百分表放置检验块上,缓慢移动A-B两点观察表盘上指针的跳动,即可得出直线度误差。

日本得乐杠杆百分表

2.平行度误差;得乐杠杆百分表体积小,适合于零件上孔的轴心线与底平面的平行度的检查,如左上图所示:

3.内外圆同轴度的检验;以内孔为基准时,可把工件装在两顶尖上,用得乐杠杆百分表检验。得乐杠杆百分表在工件转动一周的读数,就是工件的圆跳动。以外圆为基准时,把工件放在V形铁上,用得乐杠杆百分表检验。

日本TECLOCK得乐杠杆百分表的实用性强,精度高,可以随身携带,是测量的好工具。
