SK电子水平仪的基本原理以及操作方法的说明
返回列表 来源: 发布日期: 2020.10.26

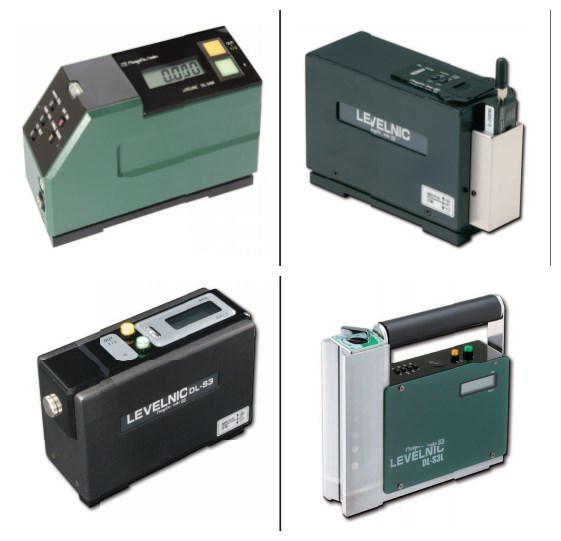

SK作为电子水平仪的制造商,在行业内属于佼佼者的存在。客人对SK的品质赞不绝口。很多客户第一次购买对产品不够了解,不知如何正确使用。松本机电以此篇文章来讲解SK电子水平仪的基本原理和操作方法。

   1603703694(1)_副本

归零调整,1/2调整的作用

因为水平仪对地球的重心有非常敏感的反映,运用以下方法可以找出水平0点。

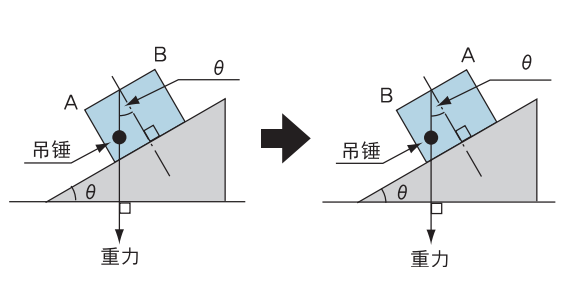

对于水平面的倾斜角为θ在此斜面上放一块有吊锤的板。这样斜面到直角的延长线与板的A侧只有θ吊锤 倾斜角度。将板调转180°,斜面到直角延长线与板的B侧只有θ吊锤倾斜角度。因此即使没有绝对的基准(斜面与直角的延长线)、倒转180°角度便可得出2Xθ2Xθ的一半便是θ也可得出水平面。这就是为什么在得出水平后,将斜面假定位0,180°反转水平仪时显示的是实际倾斜角度的2倍值。取所显示2倍值的一半即为倾斜角度、调整斜面(被测物)到倾角数值显示为0时、即为水平点。相反、如果是带有基准的量具、基准可能会因为外力而产生偏差,而导致在错误的基准下进行测量。

1603704442(1)

0点设定

水平仪没有水平的0点。切入电源时的最初表示的0数值、不一定的是水平的0点。需要测量水平的0点时,必须在每一次切入电源时设定0点。只有如此,每一次以正确的调整过的0点基准进行测量,就不会因为0点错误而产生误差。为了设定0点要进行归零调整以及1/2调整。如果使用调零旋钮不能正确归零、是因为基准面的倾度超出了调整范围、请将基准面的倾度调整到归零范围内。



A)斜面比较测量时

   ①放置以水平仪为基准的倾斜面上。

   ②安定后进行调0、将显示值调为了0

   上记是比较用0点设定。



B)在有经过水平调整的平面的情况下

①将水平仪放置在调整水平后的平面上。

②表示安定后调整0,表示为0

上记是水平0点设定



C)判断不平面是否水平时

   ①将水平仪放置在平面上。

   ②显示数值安定后进行调零,将显示值调为0

   ③倒转水平仪180°、放置在同一位置上。

   ④等显示数值安定后进行1/2调整、将数值切换为1/2

   ⑤上记是水平0点设定。



此时的表示值是本水平仪放置的平面的倾斜量。轴方向(对于测量轴的直角方向)倾斜的情况下,可能会包含误差、为了更加正确的设定水平0点,请调整(X,Y轴)方向的水平。



水平仪的使用注意事项:

水平仪是精密测量仪器、请注意避免掉落,碰撞等冲击。

使用前,使用经汽油与酒精湿润的干净的白洁布或者软布,将测量面的污面擦拭干净

为了正确测量,与普通精密测量一样在恒温室内使用,水平仪与测量物之间不要有温差。

使用后的水平仪要将底座上涂抹防锈油保管。
