1.6mmPCB板用NAKANISHI自动换刀主轴切割分板加工案例

您的位置： 首页 > 成功案例 > 机械加工行业 > 1.6mmPCB板用NAKANISHI自动换刀主轴切割分板加工案例

NAKANISHI分板机主轴常用于PCB板分板切割，有在线式和离线式两种类型，今天松本机电介绍NAKANISHI自动换刀主轴 NR50-5100ATC的切割1.6mm（FR-4板）加工案例。

PCB板分板切割

NAKANISHI自动换刀主轴NR50-5100ATC切割FR-4板1.6mm切割，主轴转速高达50000转/min，精度在1um以内，以下是加工参数以及使用机床：

　　加工机床：MC430L

加工主轴：NR50-5100ATC

　　刀具：直径2mm硬质合金
　　加工材料：

　　PCB（FR-4板）t1.6

　　加工方式：切槽

　　冷却方式：气冷

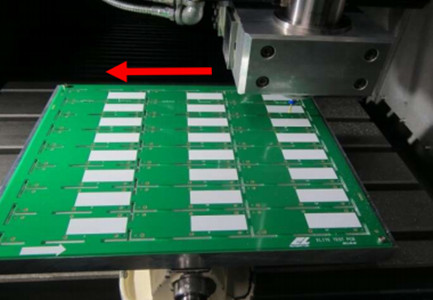

PCB板分板切割

　　加工参数;

　　切割速度：220m/min

　　主轴转速：35000min-1

　　进给速度：1000/1500/2000/2500/3000/3500

　　4000/4500/5000/5500/6000毫米/ 分钟

　　切割深度：Ap1.6mm×Ae2mm

　　刀具无脱落

　　F4000mm/min-1以下的良好切削面

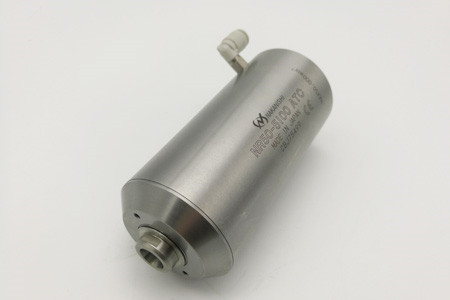

自动换刀主轴NR50-5100ATC

　　以上加工参数可以显示，自动换刀主轴NR50-5100ATC切割面好，且夹头夹持力好，加工过程中刀具未掉落。

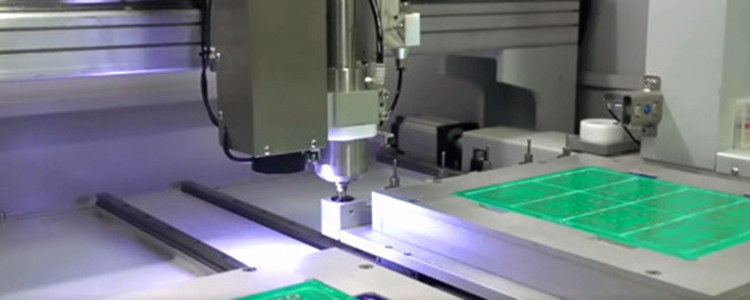

在线式分板机

　　PCB板在线式分板机，常加装NAKANISHI自动换刀主轴 NR50-5100ATC，可节省换刀时间，切口平整无毛刺，加工效果好。
