  • NAKANISHI中心出水主轴CTS-2630
NAKANISHI中心出水主轴CTS-2630

NAKANISHI中心出水主轴CTS-2630,日本中西新推出一款中心出水主轴,转速高达30000转/min,可调速,高压冷却液压力3.0~20.0MPa,精度在1μm以内。原理是使用带油孔的钻头从刀具尖端排出冷却液进行加工的主轴,应用于自动车床的深孔加工,具体有排屑性强、加工时间缩短、刀具寿命延长、精度高等多种优点。

全国热线

177-2781-6361

产品介绍Product Introduction
NAKANISHI中心出水主轴CTS-2630

NAKANISHI新款中心出水主轴

NAKANISHI中心出水主轴CTS-2630,日本中西新推出一款中心出水主轴,转速高达30000转/min,可调速,高压冷却液压力3.0~20.0MPa,精度在1μm以内。

产品特点product feature

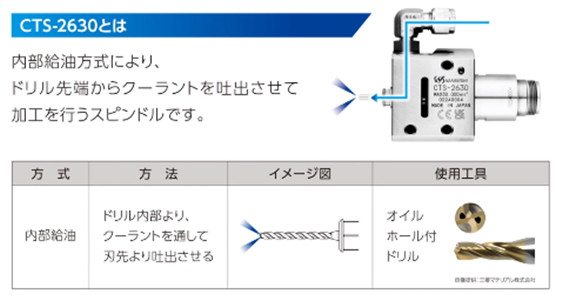

        什么是中心出水主轴?

  1.使用带油孔的钻头从刀具尖端排出冷却液进行加工的主轴。

  2.自动车床的深孔加工中,具体有排屑性强、加工时间缩短、刀具寿命延长、精度高等多种优点。

      CTS-2630可实现加工:

  1.可使用20MPa的高压冷却液

  2.在直径Φ3.0以下和深孔L/D = 20的加工是可能的,即使是迄今为止不可能的很小直径Φ0.5,也可以排出液体。

内部给油


 内部加油方式的优势:

  1.提高排出性:

  通过钻头内部将冷却液排放到切削刃,将切屑分成短片,液体压力大大提高了排放性能。

    2.工具寿命更长

  可以冷却到外部加油困难的切削刃,提高了刀具的耐用性。

  通过提高排屑性,不易发生堵塞,防止破损。

      3.缩短加工时间

  加工效率由传统的分步增加到非分步增加。

  4.高精度

  在深孔的贯通孔中,由于从两侧的加盖不能一次穿过,所以容易产生台阶、差异,但由于从一侧开始的无台阶加宽,无法产生台阶差。

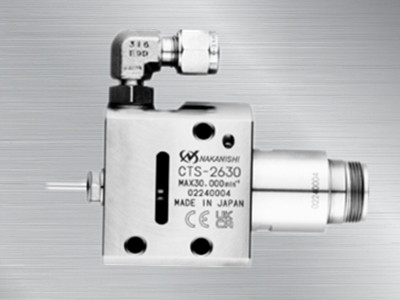

产品展示Product show

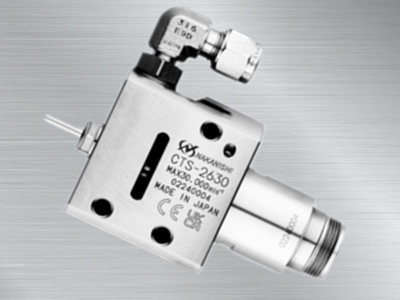

  • NAKANISHI中心出水主轴CTS-2630CTS-2630中心出水主轴

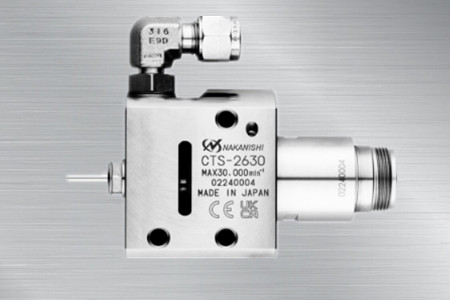

  • NAKANISHI中心出水主轴CTS-2630 NAKANISHI中心出水主轴

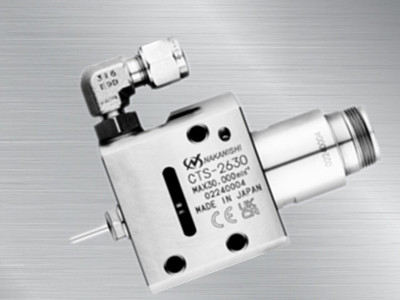

  • NAKANISHI中心出水主轴CTS-2630中心出水主轴



产品参数Product Parameter

主轴(陶瓷轴承)

高压油压力

转速[AM-3020R/L]

主轴精度

夹头

CTS-2630

3.0-20.0MPa

30000 min-1

1μm以内

夹头(CHA、AA系列) :3.0、3.175、4.0

产品尺寸product size

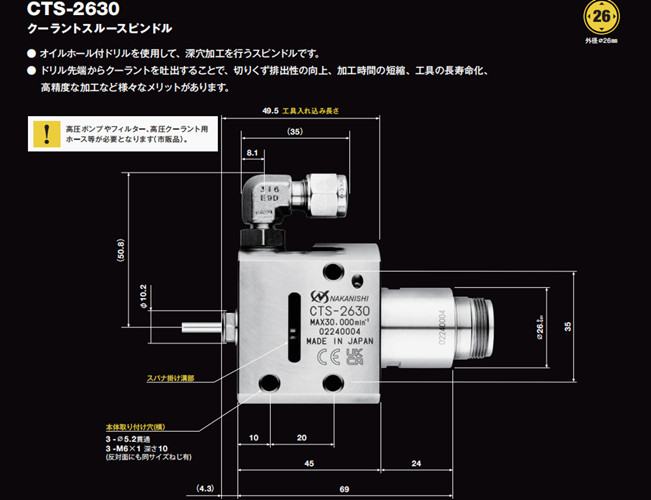

产品尺寸图

标准配置standard features

<标准配置配件>

扳手(8 x 5)、(9 x 11)、(20x 24):各1把.

<可选配件>

夹头螺母:CHN-CTA-3.0、3.175、4.0

可选夹头(CHA、CHAA系列):3.0mm、3.175mm、4.0mm

配置图

       案例展示:

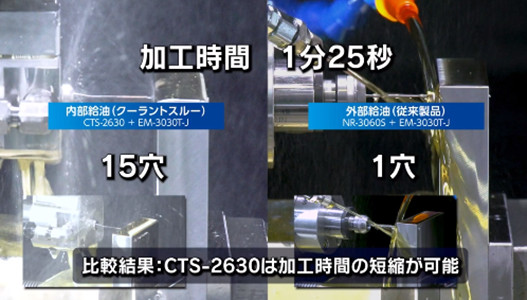

     加工案例对比图
