表面磁场分布测量系统,TD8411三维显示表磁分布测试系统
返回列表 来源: 发布日期: 2021.06.02

      有些想了解永磁材料表面磁场分布情况,把数值能够以图显示,进行分析,这就需要一个测量表面磁场分布系统,这里有一款是三维显示的TD8411旋转平台表磁分布测试系统 ,可以测量不同尺寸的圆柱型永磁、小型电机转子、多极磁环、磁瓦等。

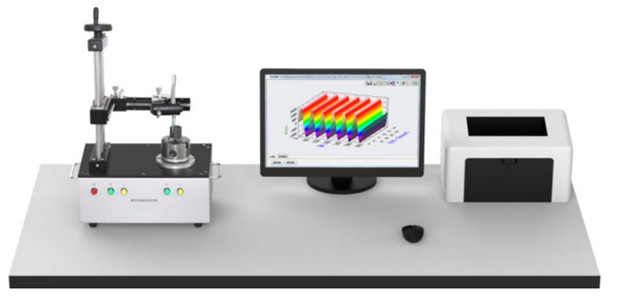

TD8411表磁分布自动测试系统


TD8411表面磁场分布测量系统的特点:

  1.TD8411表面磁场分布测量系统是由测试平台(内置数字特斯拉计、探头三轴定位装置、旋转卡盘、运动控制器)、计算机及系统级软件组成。

  2.特斯拉计:测量范围:0~2000 mT ,分辨力小至0.1 mT,精度达±0.5%。霍尔探头的传感芯片由耐磨材料封装,材质有弹性不易折断。

  3.三轴定位装置:采用精密手动组合位移台夹持探头,调节其精准定位至起始测试点。

  4.旋转测试平台:测试平台上装有旋转卡盘及轴承,采用精密步进电机驱动,细分度可达 60000/360°,以带动被测样品在 W 轴方向旋转。卡盘及轴承选用进口品牌,同心度达 0.05 mm ,运行更加平稳。

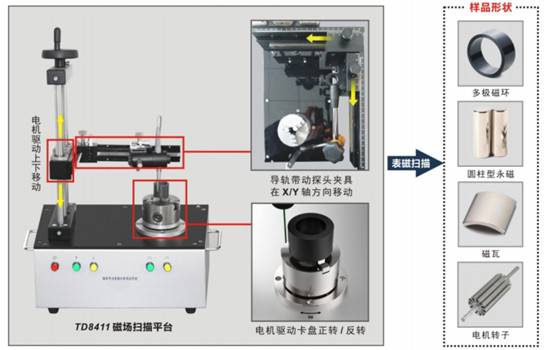

扫描平台结构示意图_副本


TD8411的软件功能特点:

  1.系统配有自动测试软件,除设置参数外,软件可自动完成所有测量过程。

  2.实时显示被测磁场值、及磁场曲线,可实时监控采样波形,并可随时中止测试过程。

  3.软件能自动侦测磁极扇区零点,并优化了对电机的控制,使启动和停止点可以重合。

  4.可设置报警,可任意设置报警上限、下限;并可选择超限报警后停止测试。

  5.具有与正弦波对比功能,可将被测曲线与标准正弦波进行对比。

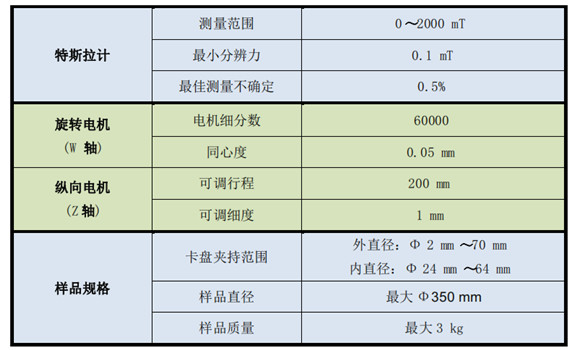

技术规格

  6.可自动测量样品的极数、极性、磁极的峰值、角度、面积、宽度、半高宽、充磁角度等;多种磁场单位可选:mT 、G 、A/m 、Oe 等。

  7.每一个测试参数的结果中包含最大值、最小值、平均值、标准差。

  8.可自动绘制 X-Y 直角坐标磁场分布图、极坐标磁场分布图、三维磁场分布图等。

  9. 文件管理功能强大,具有自动保存数据,删除数据,清除全部数据等功能。

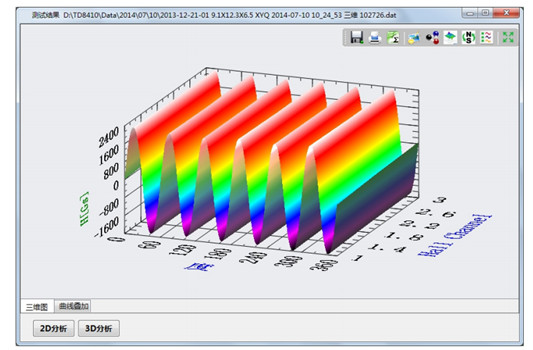

表磁三维分布图


  若想要三维显示分布图,磁铁表面磁场分布测量系统,就用TD8411表磁分布测试系统 ,不管是硬件设备,还是软件方面,都可以达到想要的效果。
