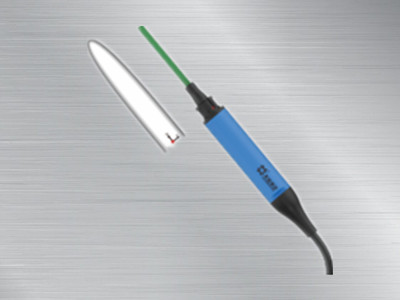

• 径向霍尔探头

       产品介绍：

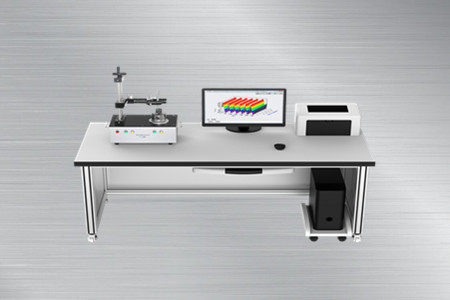

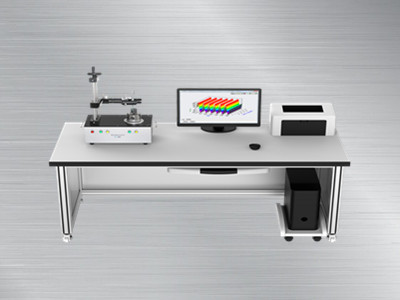

       TD8410/TD8411旋转平台表磁分布测试系统,高斯计测量范围：0~2000mT(20KG），分辨力:0.1mT,精度±0.5%，由由测试平台（内置数字特斯拉计、探头定位装置、旋转卡盘、运动控制器）、计算机及全自动测量软件组成。可对柱型永磁铁、多级磁环、小型电机转子、磁瓦等样品的表面磁场进行二维(TD8410)或三维扫描(TD8411)。适用于磁材生产商、电机制造商、零件加工企业等对原料或产品的表磁分布性能进行快速批量的检测。

       主要应用：

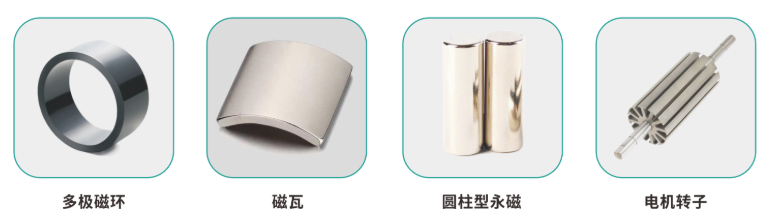

       ●环型样品测试:测试圆柱型永磁、多极磁环、磁瓦、小型电机转子、磁辊等样品。

　　●平面样品测试:可选配平面样品夹具和轴向霍尔探头，用于测量不同尺寸的平面样品、立方体样品的表磁分布特性。

        3.平台功能特点

　　●数字特斯拉计:测量范围:0~2000 mT,最小分辩力:10μT,测量不确定度±0.5%。

　　●标配径向探头，也可根据测试需要选择轴向探头(适合测平面样品)。

　　●霍尔探头的传感芯片由耐磨材料封装，材质有弹性不易折断。

　　●三轴定位装置:三轴由精密步进电机驱动,可带动霍尔探头在XYZ三个方向上移动。

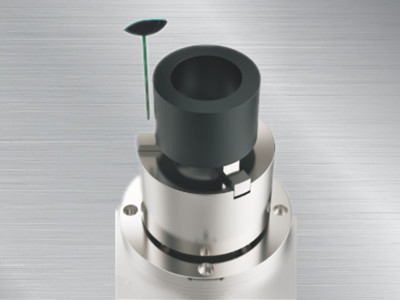

　　●旋转测试平台:测试平台上装有旋转卡盘，采用精密步进电机驱动，细分度可达60000/360°，以带动被测样品在W轴

          方向旋转。

　　●卡盘及轴承选用进口品牌，同心度达0.05 mm,运行更加平稳。

　　●四轴运动控制:XYZW轴的运动控制具有软件自动控制和按键手动控制二种模式。

　　●平面样品央具(选件):用于测试不同尺寸的平面样品、立方体样品等。

     4.软件功能特点

　　●自动测试软件，设置参数，软件即可自动完成所有测量过程。

　　●可测量样品的极数、极性、磁极的峰值、角度、面积、宽度、半高宽、磁角度等。

　　●多种磁场单位可选:mT、G、A/m、Oe等。

　　●每个测试参数的结果中包含最大值、最小值、平均值、标准差。

　　●可自动绘制X-Y直角坐标磁场分布图、极坐标磁场分布图、三维磁场分布图等。

　　●用户可自行配置测试方案，包含启动点、停止点、运动速度、最小步进值等参数，适用于同规格样品的快速批量测试。

　　●实时显示被测磁场值、及磁场曲线，可实时监控采样波形，并可随时中止测试过程。

　　●自动侦测磁极扇区零点，并优化了对电机的控制，使启动和停止点完美重合。

　　●被测曲线可与标准正弦波进行对比。

　　●可任意设置值报警上限、下限，超限报警后可自动停止测试。

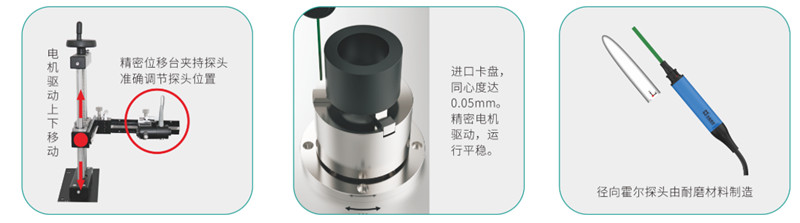

       结构特点：

     5.产品规格

　　备注:●若样品超出以上内径、外径夹持范围,可定制卡盘或定制工装。

               ●若需测量ABS密封圈的单极误差和累积误差，可定制。

               ●TD8410配备旋转电机(二维扫描), TD8411配备旋转电机与纵向电机(三维扫描)。.

    6.测试软件界面

                                                                                     软件主测试界面


　　                                                                                   测试结果



　　                                                 测试结果及磁场曲线（波形可放大）



　　                                                                      测试结果及极坐标图


　　                                                                     表磁三维分布图
