电机转子表面磁场分布测量可用TD8410旋转平台表磁分布测试系统
返回列表 来源: 发布日期: 2021.04.26

       电机转子,有些客户想要测量电子转子表面磁场分布,想要得到磁场分布的数据及图案,能够传到电脑上进行数据分析,那有没有测量表面磁场分布的高斯计呢?这个是有的,有半自动或者全自动的表面测量系统,这个要看客户想要达到的效果以及研发成本。今天松本机电介绍的是半自动表磁测量系统,也就是TD8410旋转平台表磁分布测试系统

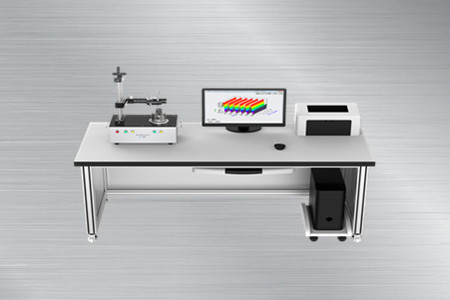

TD8410旋转平台表磁分布测试系统


  TD8410旋转平台表磁分布测试系统 ,其主要组成是由测试平台(内置数字特斯拉计、探头定位装置、旋转卡盘、运动控制器)、计算机及全自动测量软件组成。这款表磁分布测试系统,进行的是二维扫描,若是想要进行三维扫描,可以用TD8411,或者全自动表磁测量系统TD8415,是其他两个系统的升级版,更方便快捷。

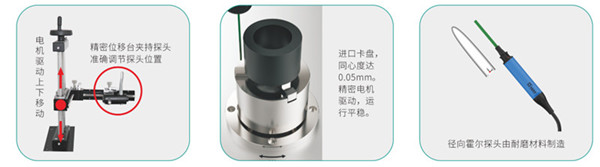

结构_副本


  TD8410旋转平台表磁分布测试系统,特斯拉计量程0~2000 mT,分辩力:10μT,精度±5%,可按需选择径向探头或霍尔探头,霍尔探头的传感芯片是由耐磨材料封装,材质有弹性不易折断。三轴由精密步进电机驱动,可带动霍尔探头在XYZ三个方向上移动。测试平台上装有旋转卡盘,采用精密步进电机驱动以带动被测样品在W轴向旋转。XYZW轴的运动控制具有软件自动控制和按键手动控制二种模式。

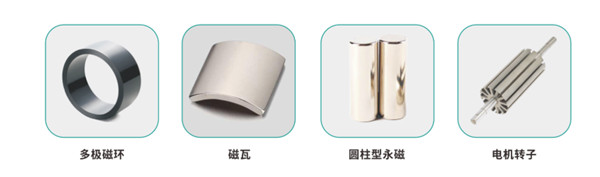

测量对象_副本


  TD8410旋转平台表磁分布测试系统 ,自动测试软件,设置参数,软件即可自动完成所有测量过程;可测量样品的极数、极性、磁极的峰值、角度、面积、宽度、半高宽、磁角度等。多种磁场单位可选:mT、G、A/m、Oe,适用于磁材生产商、电机制造商、零件加工企业等对原料或产品的表磁分布性能进行快速批量的检测。若是需要具体的测量方案,可咨询松本机电,介绍更全面。
