高速电主轴NR-403E应用于船舶业接线端子排铣削案例

庞大的船舶，有不计其数的小零件，而今天介绍的是船舶用接线端子排的铣削案例，生产端子的其中一道工序铣削，用的是日本NAKANISHI高速电主轴 NR-403E进行加工的，下面松本机电就来介绍一下日本NAKANISHI高速电主轴NR-403E端子铣削这道工序的案例。

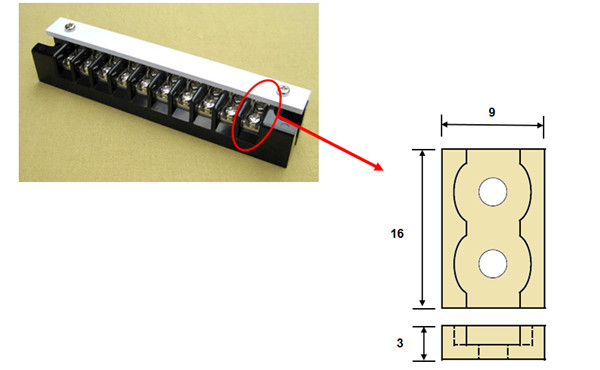

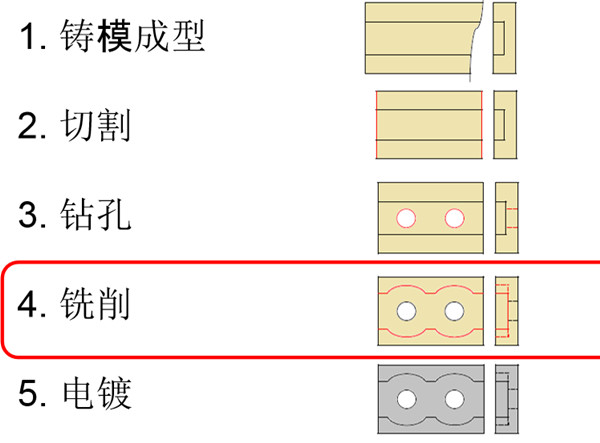

　　船舶用接线端子排，是电镀黄铜涂层的组件，端子的生产加工要经过铸模成型，切割，钻孔，铣削，电镀等。铣削的这道工序就由日本NAKANISHI高速电主轴 NR-403E来完成。看下图可知，需要铣削出这个下图那个形状，是使用配有NAKANISHI高速电主轴的特殊加工设备进行铣削完成。

　NAKANISHI高速电主轴NR-403E铣削端子时的参数：

　　主轴：NR-403E

　　加工时主轴转速：7500转/min

　　马达转速：30000转/min

　　切削深度：AP0.1xAe0.5mm

　　铣刀：直径4mm

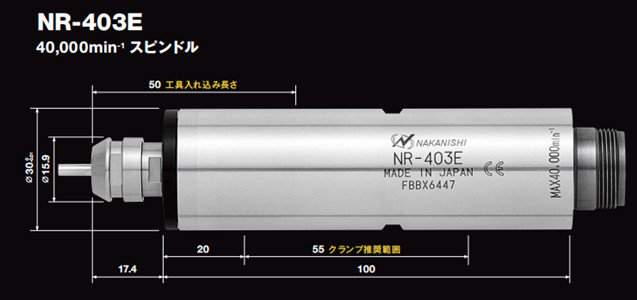

高速电主轴NR-403E

加工案例

　　船舶用接线端子排的一直都有在使用，所以生产端子在铣削时一直有使用日本NAKANISHI高速电主轴来加工的，有些客户会担心这个主轴力度不够，可添加减速器进行增加力度，所以不用担心。日本NAKANISHI高速电主轴不止可以铣削、还应用于PCB板分板切割，作为钻靶机主轴。
