津上S205A背轴搭载高频铣，稳定实现铍铜0.5mm微孔精密加工

您的位置： 首页 > 新闻资讯 > 松本新闻 > 津上S205A背轴搭载高频铣，稳定实现铍铜0.5mm微孔精密加工

返回列表 来源：发布日期： 2026.08.14

铍铜凭借高弹性、高导电性能广泛应用于连接器、传感器精密组件，但材料韧性强、易产生加工硬化，φ0.5mm 微孔长期存在钻头易折断、孔圆度不足、进出口毛刺难以管控等难题。常规走心机原生动力头转速受限，无法匹配微钻切削需求。通过在津上 S205A 走心机背轴加装外径 20mm高频铣，以80000rpm高速切削，主轴回转精度稳定控制在 1μm，成功攻克铍铜微小孔量产痛点，实现不断刀、孔形规整、无明显毛刺的加工效果。

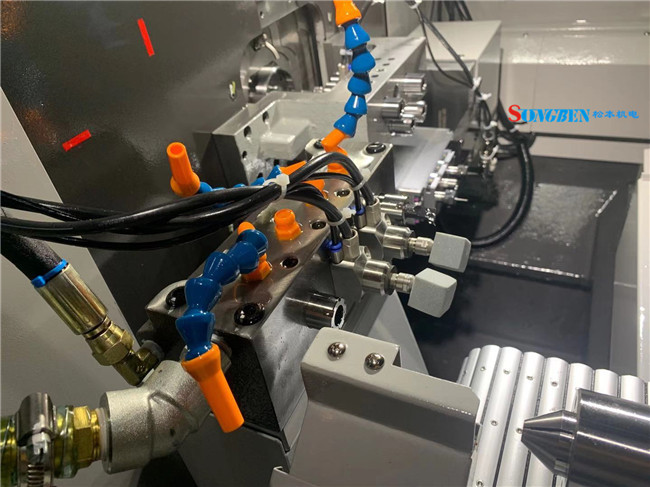

津上S205A走心机高频铣

项目真实加工案例
深圳某精密厂商量产铍铜弹性探针零件，工件需要贯通φ0.5mm微孔，孔径公差±3μm，孔圆度要求2μm以内，禁止孔口翻边毛刺，前期采用机床原生背轴钻孔，转速上限不足，微钻平均加工30件即发生断刀，孔出口持续产生毛刺，良率不足65%，还需要人工二次去毛刺，生产成本居高不下。
经过方案评估，设备改造选用外径20mm高频铣直接装配津上S205A背轴标准刀座，无需大规模改动机床结构，调试周期短。该高频铣最高转速80000转，径向跳动≤1μm，高转速带来合理切削线速度，弱化铍铜加工硬化现象。工艺上采用先定点定心、分段啄钻策略，搭配专用极压切削油持续冷却排屑，优化进给参数降低轴向切削冲击力。

批量试产数据表现亮眼：硬质合金φ0.5mm钻头加工寿命提升至450件以上，生产过程连续运行无断刀事故；三坐标与影像仪检测显示，微孔尺寸波动稳定，孔圆度达标，进出口切口平整，原生加工状态几乎无毛刺，省去后续手工修整工序，零件良率提升至98%，单件加工工时缩短18%。

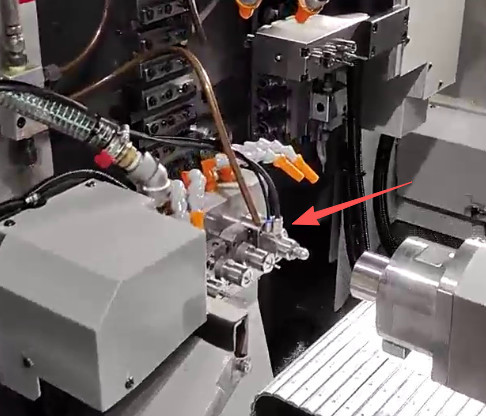

S205A背轴高频铣

整套方案能够稳定达成目标，核心依托三大优势。其一，1μm超高回转精度，杜绝刀具偏摆震颤，避免钻头单边受力崩损，同时保障微孔圆度；其二，8万转高转速适配微小钻头高速轻切削，减小切削抗力，抑制铍铜塑性挤压形成毛刺；其三，20mm外径紧凑机身适配S205A背轴狭小安装空间，一次装夹完成车削与微孔加工，保障位置精度。

很多厂家加工铍铜微孔陷入误区，单纯依靠提高进给或者选用硬质刀具，忽略转速与主轴精度的核心作用。微小钻头刚性极差，一旦主轴跳动偏大，极易出现振纹、断钻、孔形畸变。背轴加装高频铣的升级方式性价比突出，相比采购专用微孔机床投入更低，充分释放津上 S205A 复合加工能力。

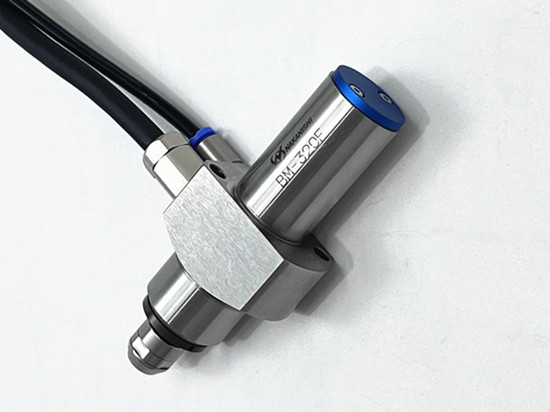

BM-320F高频铣
