铝合金开槽侧削,NAKANISHI高速主轴BMS-4040铣削应用案例

       A6061铝合金铣削加工,需要进行开槽、及侧面切削加工,,根据工件的材质硬度,及切削量的大小,选择大功率、大扭矩NAKANISHI高速主轴BMS-4040来进行加工,扭矩足够,可以达到加工效果。下面松本机电介绍一下NAKANISHI高速主轴 BMS-4040应用于铝合金开槽、侧面切削加工案例。

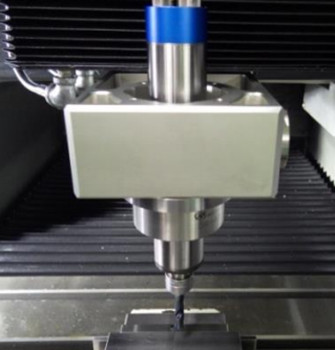

铣削加工


 NAKANISHI高速主轴BMS-4040应用于铝合金开槽、侧面切削加工内容:

  加工对象:铝合金 (A6061) φ12

  加工方式:宽度 12.9mm 深度 6.1mm 开槽/侧切

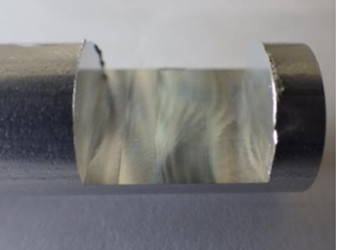

铣削加工件


   加工方案及切削条件:

  加工机床:Sodick制MC (MC430L)

  加工工具:NS TOOL φ8.0 铝用三刃高效立铣刀 ALZ345 φ8

  加工主轴:NAKANISHI高速主轴 BMS-4040/E4000

  转速:40000转/min

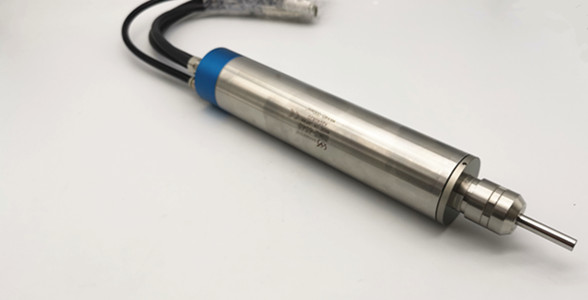

NAKANISHI高速主轴BMS-4040


     切削条件:

加工条件

工具制作建议加工条件

中西建议加工条件

切削速度(mm/min)

350

502

旋转转速(min-1)

13900

20000

开槽

进给速度[mm/min]

2600

600

单刃进给量[mm/齿]

0.062

0.01

切入量Ap×Ae [mm]

8x8

1.5x8

侧面切削

进给速度[mm/min]

3500

900

单刃进给量[mm/齿]

0.083

0.015

切入量Ap×Ae [mm]

8x2.4

    6x1              加工6.1×0.05

加工时间

4x1.2

23

E4000控制器负载表

-

    2灯            可连续加工


  从上面表格中切割数据可以看出,可负载2灯,说明切割力度够大,加工速度快,切削面光滑,使用NAKANISHI高速主轴 BMS-4040铣削效果佳。
