NAKANISHI高速电主轴津上走芯机接触探针针管钻孔案例

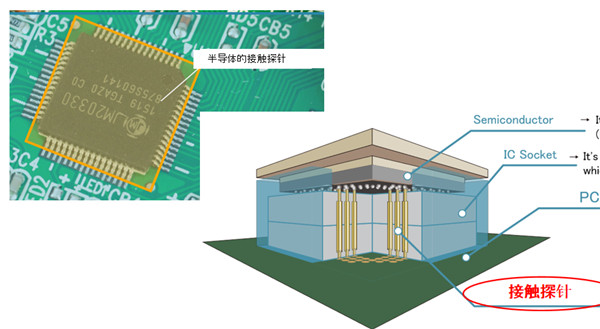

       半导体接触探针是连接半导体和PCB的,这个接触探针针管有个交叉孔,就需要高速主轴进行钻孔,材质是铍铜合金材质,孔径0.09mm,用的是NAKANISHI高速电主轴E2000系列的NR-2551,安装在津上P034进行钻孔加工,下面松本机电简单介绍一下NAKANISHI高速电主轴 津上走芯机接触探针针管钻孔案例。

 高速电主轴NR-2551安装在津上走芯机接触探针针管钻孔案例内容:

  加工对象:接触探针针管交叉孔

  加工材质:铍铜合金材质

  交叉孔直径:0.09mm

  孔深度:1mm 通孔


接触探针

针管


加工方案:

  使用主轴:高速电主轴NR-2551+马达EM25N-5000-J4

  机器:自动车床津上P034

  主轴转速:50000转/min

  刀具:直径0.09mm钻刀

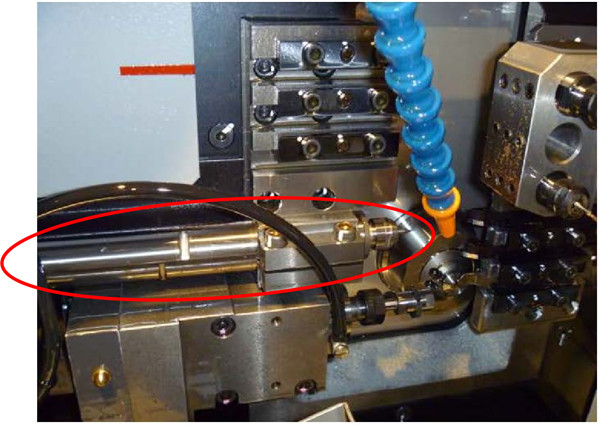

       加工案例图片

为何选择NAKANISHI高速电主轴NR-2551?

 1.精度高

  因为钻刀很小,若是主轴跳动过大容易折断,这款主轴的精度是1μm以内,能够更有效的钻孔。

 2.转速高

  主轴高转速可达到高进给速度,从而提高钻孔效率。

 3.直径小

  直径是25mm,主轴更细更能靠近工件,缩短工件留出强度,可接近夹头底部进行钻孔加工。


NAKANISHI高速电主轴NR-2551


  小工件精密钻孔,NAKANISHI高速电主轴 都加工,不同的型号可满足不同材质钻孔、铣削、去毛刺的要求。
