NAKANISHI分板机主轴,切割分板PCB有多种加工方案

       电子产品行业,PCB板都很重要的部件,有道工序就需要进行切割分板加工,随着对切割效果要求,所以NAKANISHI分板机主轴的高转速、精度高、体积小,很受客户青睐。下面松本机电列举NAKANISHI分板机主轴 切割分板PCB多种加工方案。

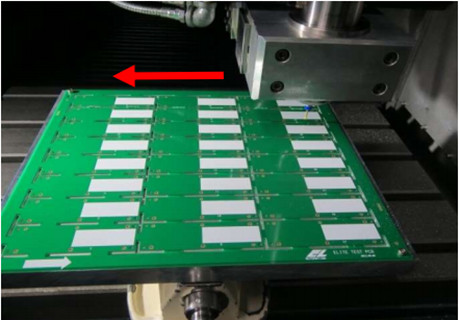

PCB分板切割


       按照加工方式,有离线式和在线式分板切割,离线式有两种加工方式,在线式也有两种方式。

  离线式分板切割

  1.常见分板机主轴加工

  现在PCB板切割标配的是选用NAKANISHI分板机主轴NR-3060S,转速60000转可调,精度1μm以内,还可以选NR-453E、NR-403E,这种都是配上铣刀进行加工,经济型主轴。

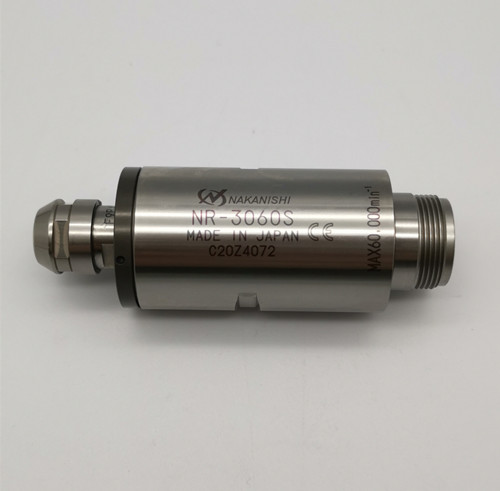

NR-3060S分板机主轴

      2.内含减速比主轴配金刚石锯片切割

  这个加工方式是,使用分板机主轴 RA-100,减速比内含减速比1/2.67,其转速高达20000转/min,输出转速为7490转/min,配上金刚石锯片,也是个经济型加工方案。

    在线式分板切割

  1.常规自动换刀主轴

  较常见的自动化分板机,可选NR40-5100ATC和NR50-5100ATC,转速是50000转/min,转速可调,NR50-5100ATC夹头夹持力更好些。

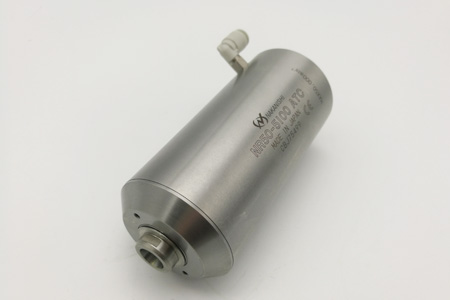

自动换刀主轴NR50-5100ATC

 2.芯片切割防静电主轴

  这个是防静电主轴NR33-6000ATC-ESD,转速60000转/min,带自动换刀、防静电功能,夹持力比NR50-5100ATC的2倍,用于芯片切割。

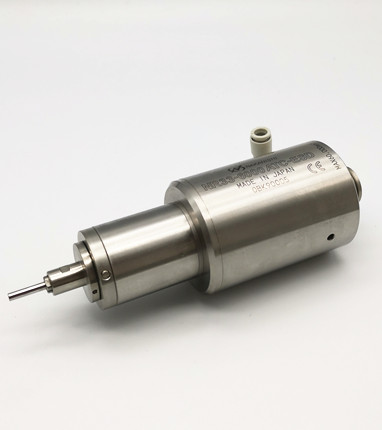

防静电分板机主轴

  PCB板分板切割,不管是离线式,还是在线式,都有合适的分板机主轴 适合,松本机电可帮选型。
