NAKANISHI高速电主轴应用液压泵阀板去毛刺案例
        基建设备用的液压泵的阀板,阀板是由铁基材料和铜合材料,这两种材料制成阀板的结合缝会产生毛刺,以及板上的孔需要进行去毛刺,现在去毛刺都是搭配机器人,选用的去毛刺主轴是NAKANISHI高速电主轴,下面松本机电就来简单介绍一下NAKANISHI高速电主轴 搭配机器人给液压泵阀板去毛刺的概况。

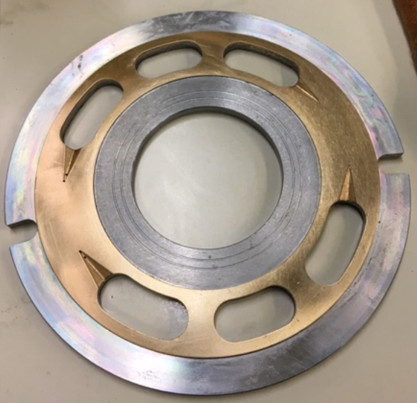

液压泵阀板


  按照以往给阀板去毛刺,都是用的手动打磨机进行修边和去毛刺,不但人工成本大,还需要增加机器运行时间,而通过自动化,机器人搭配NAKANISHI高速电主轴,可以通过延长机器运行时间来减少人工成本。

NAKANISHI高速电主轴对阀板进项修边和去毛刺概况:

  工件:阀板

  外径:外径Φ 127mm

  厚度:4mm

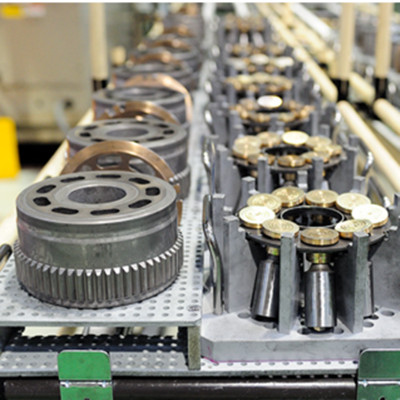

加工图片

加工图片2


 加工方案:

  机器:6轴机器人的自动化

  主轴:NAKANISHI高速主轴

  NR-3060S+EM-3060

  NR-3060+EM-3030T

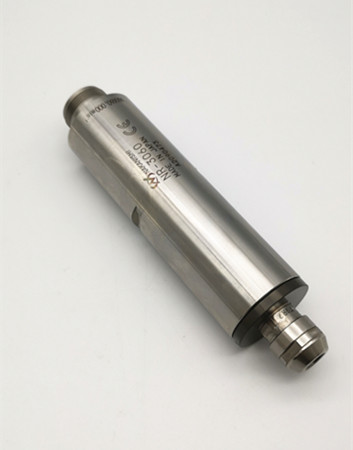

NAKANISHI高速电主轴NR-3060

NAKANISHI高速电主轴NR-3060S


  刀具:钨钢刀和尼龙刷

  这个方案会担心主轴夹持在机械臂上的,可以通过夹具进行夹持稳固。

  机器人搭配NAKANISHI高速电主轴阀板去毛刺加工方案,可以提升产量,从120件/件提高到200件/天,可以减少人工成本,无需像以前那样不间断的工作,可以将机器持续运转时间从一天8小时提高至1天13个小时。


加工图片3


NAKANISHI高速电主轴 在去毛刺加工中,应用广泛,加工方案已经很成熟了,所以NAKANISHI高速电主轴不管是钢材质,还是铁基板,都可以进行去毛刺。
