日本NAKANISHI高速电主轴，是由高速电主轴、马达、连接线和控制器组成的，有些客户在购买电主轴回去的时候，不知道如何连接组合一起，下面松本机电就介绍一下NAKANISHI高速电主轴

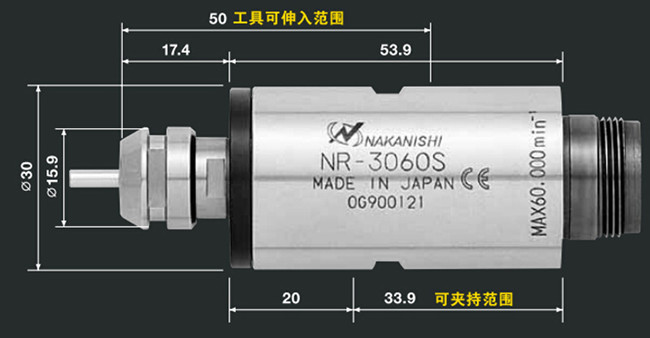

组装操作步骤，就以主轴NR-3060S一套主轴为例。

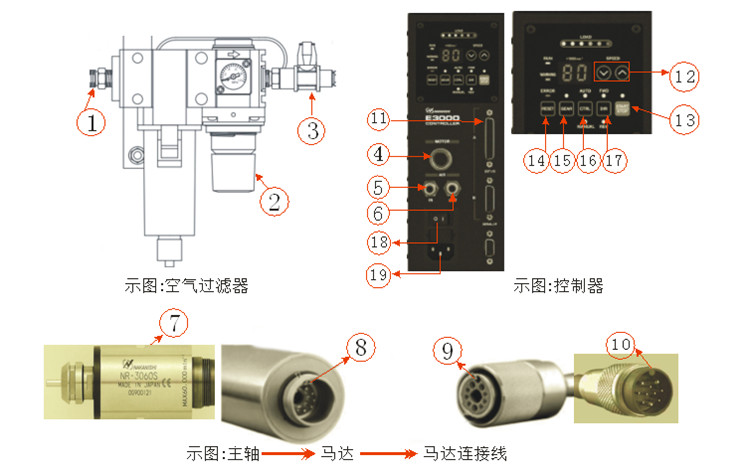

NAKANISHI高速电主轴组装操作步骤及图解如下：
第一步：主轴与马达、连接线、控制器连接步骤：
主轴⑦与马达⑧螺纹连接拧紧，再将⑨连接线马达端，与马达⑧尾部螺纹对接拧紧。连接线⑩连接线此端与控制器上④位置螺纹对接拧紧。
第二步，空气过滤器与控制器、马达的连接步骤
控制器上位置⑤的接口为主轴冷却气源输入接口，将与过滤气输出端③对接（标配气管6mm），⑥为高速电主轴冷却气源出书接口，与⑨连接线马达连接端4mm气管接头对接（标配气管4mm）；19为控制器电源输入接口与外部电源连接（标配电源线），①为主轴冷却气源输入接口连接好后，即可调整压力调节阀②压力至0.25-0.3mpa(注-压力不能调整超于标准范围)。
第三步，进行调试步骤
以上全部连接好以后，打开电源键开关18，按启动/停止按键13，进行启/停操作，上下光标键可调整转速高低设定旋转速度范围1000 - 60000min-1无极变速。
17旋转方向设定按钮（DIR）
设定向右旋转（FWD）和向左旋转（REV.）功能确认分别以指示灯亮为准。
16控制器按钮（CTRL）
可以将控制模式切换为AUTO 或MANUAL模式，按钮功能确认分别以指示灯亮为准。
MANUAL ：通过操作面板13进行操作。
AUTO ：通过从外部机器向外部输入/输出连接器A11发出输入信号进行操作。
15齿轮比设定按钮（GEAR）此功能不建议自行随意操作。
14故障重设（重设）按钮（RESET）当故障发生时按此按键解除故障。
以上就是NAKANISHI高速电主轴
一套组装操作步骤，还有控制器上面板的按键所代表的含义，步骤简单，只要按照说明书操作，不会有很大的问题，松本技术也会提示注意事项。NAKANISHI高速电主轴，高精度、高转速、体积小，适合高精密工件加工，适用于各行业机床。
