　　随着永磁材料的发展，很多工件用永磁材料来制作，永磁材料性能的磁化效果会影响到电机，所以要测试电机转子永磁体磁场均匀性，就需要专业的磁测系统来测试才能得出结果。像电机多轴磁场测试 ，TD8415表磁分布自动测试系统可以对电机表面进行全自动三维扫描，并自动计算磁材的表磁分布。下面松本机电就来介绍一下TD8415表磁分布自动测试系统测试电机多轴磁场的工作原理，及其特点。

封面_副本

TD8415表磁分布自动测试系统工作原理：

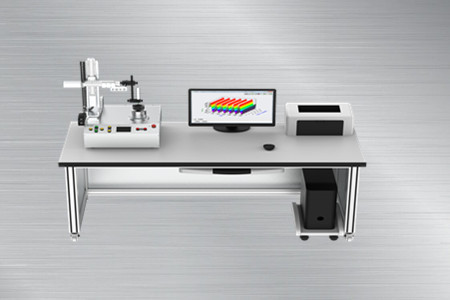

　　TD8415是由一款专用于全自动测量永磁材料表面磁场分布的系统，主要由测试平台(内置数字特斯拉计、探头三轴定位装置、旋转卡盘、运动控制器)、平面样品夹具(选件)、计算机及软件等组成。

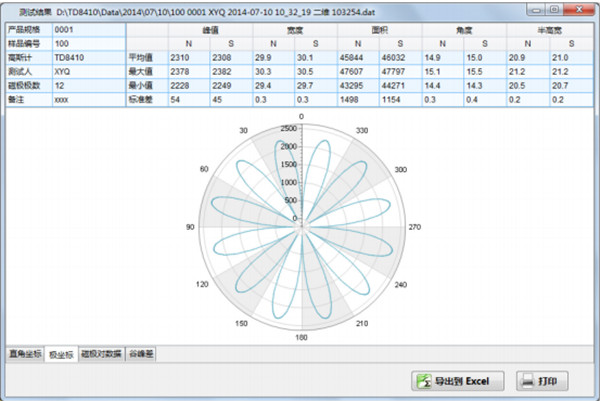

　　可对样品的表面进行全自动三维扫描，并自动计算磁材的表磁分布、各极的磁参量、绘制表磁分布曲线。

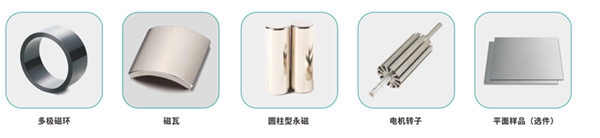

　　主要测试对象：测试圆柱型永磁、多极磁环、磁瓦、小型电机转子、磁辊等样品。

电子转子

　　测量表磁参数:极数、极性、磁极的峰值、角度、面积、宽度、半宽高、充磁角度;每个表磁参数的结果中均包含最大值、最小值、平均值、标准差等。

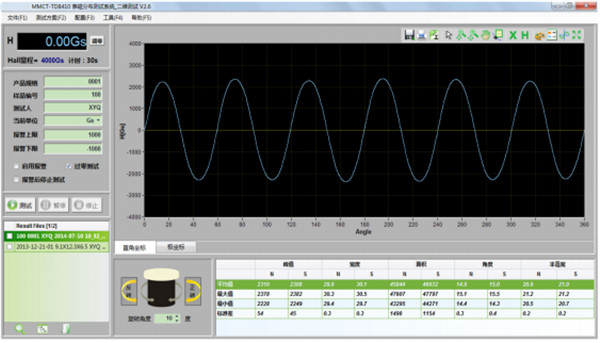

　　绘制表磁曲线:绘制X-Y直角坐标磁场分布图、极坐标磁场分布图、2~100 次谐波分析图、三维磁场分布图等。

平台功能特点：

　　数字特斯拉计:测量范围:0~2000 mT,小分辩力:10μT,测量不确定度±0.5%。

　　三轴定位装置:三轴由精密步进电机驱动,可带动霍尔探头在XYZ三个方向上移动。

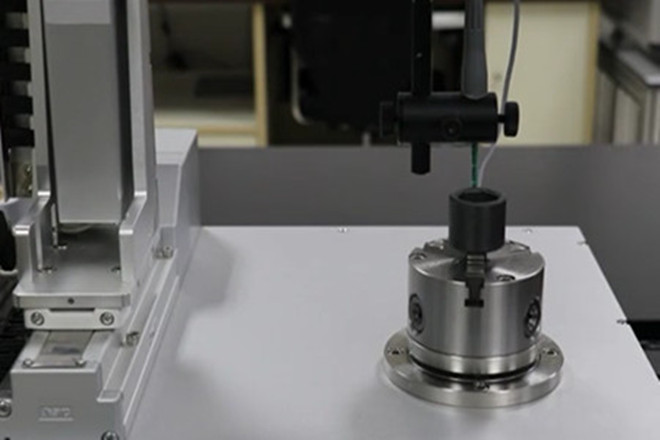

　　旋转测试平台:测试平台上装有旋转卡盘，采用精密步进电机驱动，细分度可达60000/360°，以带动被测样品在W轴方向旋转。
