日本三丰千分尺教你如何测量齿轮直径?
返回列表 来源: 发布日期: 2019.10.10

日本三丰千分尺的类型有很多,有些齿轮型工件,有些需要测量公法线长度,有的需要测量齿轮滚珠的直径,还有就是测量螺纹的有效直径等,这些需要测量的工件,日本三丰千分尺都可以测量,都有适合的千分尺专门测量。

下面就以真实案例来说明,不同测量工件,可匹配适合的日本三丰千分尺:

1.齿轮公法线长度测量,用日本三丰盘型千分尺

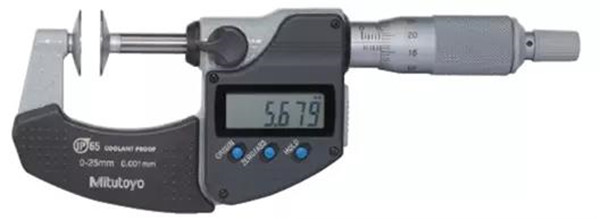

日本三丰盘型千分尺

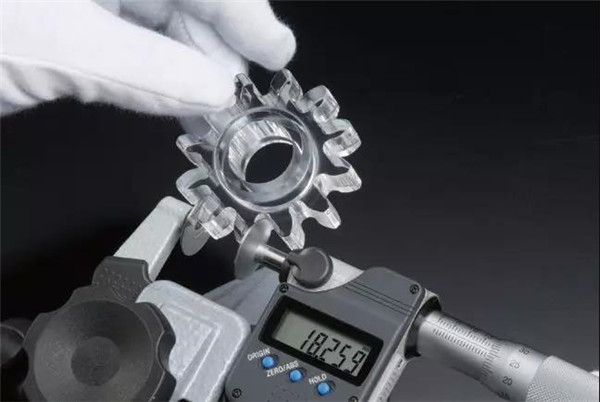

日本三丰盘型千分尺2

齿轮公法线的长度测量,可以选用盘型千分尺,这个千分尺的盘型测砧可深入齿根根部,适用于测量直齿圆柱齿轮和斜齿轮的齿根切线方向长度。

2.齿轮滚珠的直径测量,用日本三丰齿轮外径千分尺

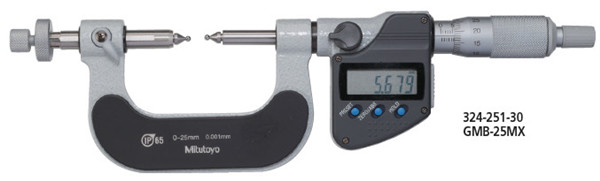

日本三丰齿轮外径千分尺

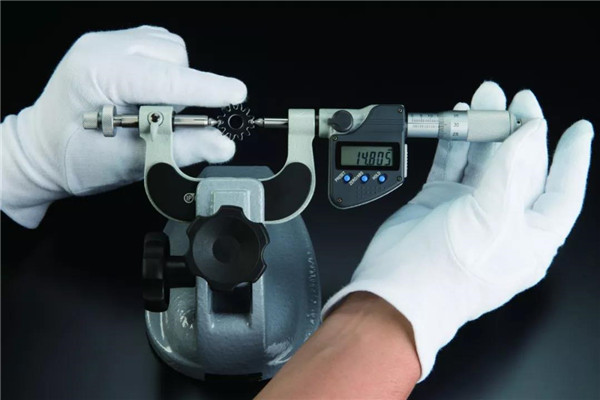

日本三丰齿轮外径千分尺1

很多齿轮滚珠类型的,需要测量其直径,这个就可以选择不同的可更换球型测砧,测微螺杆测量面型,可测量不同模数的齿轮 (0.5 - 5.25)。

3.螺纹有效直径的测量,可用螺纹千分尺

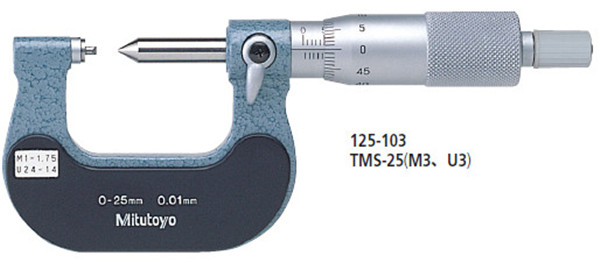

日本三丰螺纹千分尺

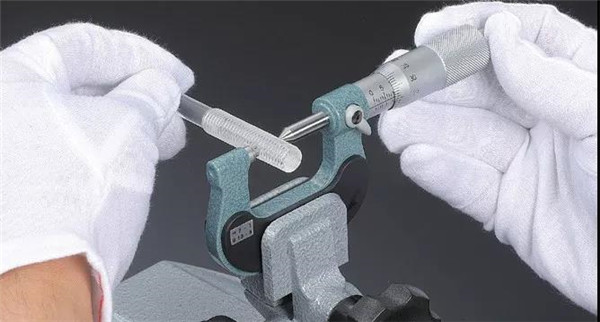

日本三丰螺纹千分尺1

很多工件上都有螺纹,需测量螺纹有效直径的,可选用日本三丰螺纹千分尺,这个千分尺的固定测砧可测量60°螺纹。直接读取螺纹的有效直径,无需计算。

4.螺纹的直径测量,还可以选可更换测砧的螺纹千分尺

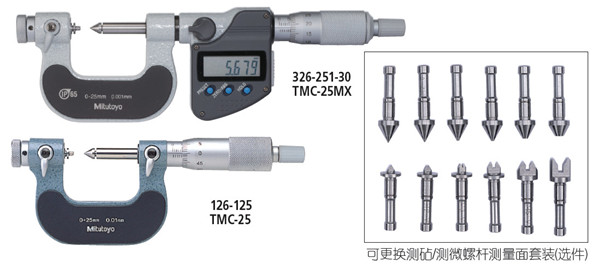

可更换测砧的螺纹千分尺

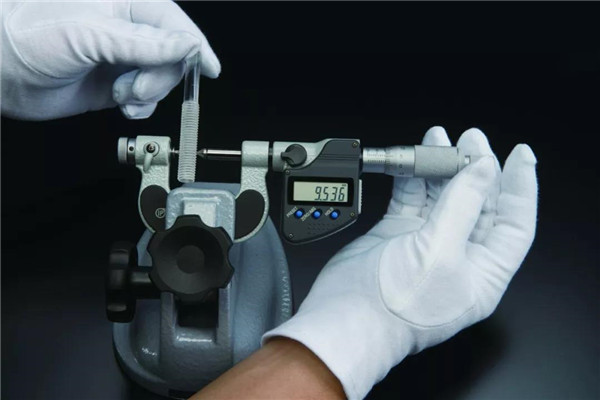

可更换测砧的螺纹千分尺2

螺纹的直径测量,还可以选择可更换测砧的螺纹千分尺,选配可更换测砧/测微螺杆测量面,对应不同螺纹的测量。直接读取螺纹的有效直径,无需计算。

关于齿轮类型直径的测量,上面都已经说明了使用什么类型的日本三丰千分尺,千分尺种类很多,看你测量什么类型的工件,都能满足你的要求。
