  • 日本三丰齿轮外径千分尺124-173
日本三丰齿轮外径千分尺124-173

日本三丰齿轮外径千分尺124-173,124系列GMB-25可更换球型测砧及测微螺杆测量面型,齿轮齿齿顶圆测量,球形测砧可;带有恒定测力的装置。

全国热线

177-2792-5682

产品特点product feature
日本三丰齿轮外径千分尺124-173

日本三丰齿轮外径千分尺

日本三丰齿轮外径千分尺124-173,124系列GMB-25可更换球型测砧及测微螺杆测量面型,齿轮齿齿顶圆测量,球形测砧可;带有恒定测力的装置。

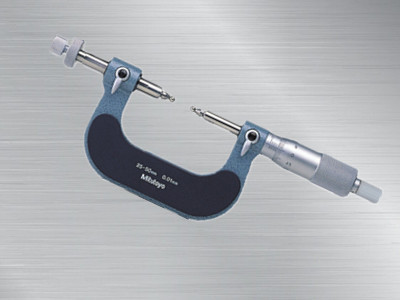

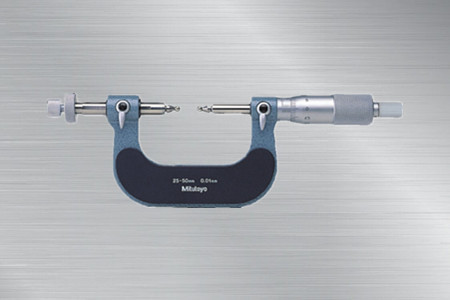

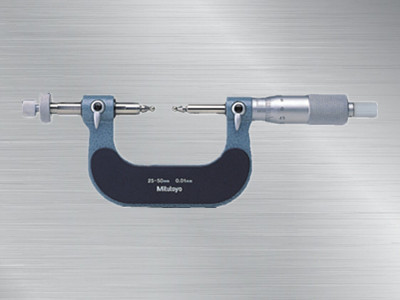

产品展示Product show
  • 日本三丰齿轮外径千分尺124-173日本三丰齿轮外径千分尺124-173
  • 日本三丰齿轮外径千分尺124-173124-173外径千分尺
  • 日本三丰齿轮外径千分尺124-173 日本三丰齿轮外径千分尺
产品参数Product Parameter

 产品特点:

    1.可使用钢 (硬质合金) 球型检测齿轮的滚柱外母线直径。

  2.达到 IP65 防水/ 防尘防护等级 (324 系列)。

  3.螺纹中径的测定:参考“精密量仪· 量具小知识”。

  4.选择不同的可更换球型测砧 — 测微螺杆测量面型,可测量不同模数的齿轮 (0.5 - 5.25)。

  5.带有恒定测力的装置。

  6.可更换球型测砧- 测微螺杆测量面:选件

产品参数:

普通型货号

型号

测量范围

测量范围

124-173

GMB-25

0 - 25mm

0.01mm

124-174

GMB-50

25 - 50mm

124-175

GMB-75

50 - 75mm

124-176

GMB-100

75 - 100mm

124-177

GMB-125

100 - 125mm

124-178

GMB-150

125 - 150mm

124-179

GMB-175

150 - 175mm

124-180

GMB-200

175 - 200mm

124-181

GMB-225

200 - 225mm

124-182

GMB-250

225 - 250mm

124-183

GMB-275

250 - 275mm

124-195

GMB-300

275 - 300mm

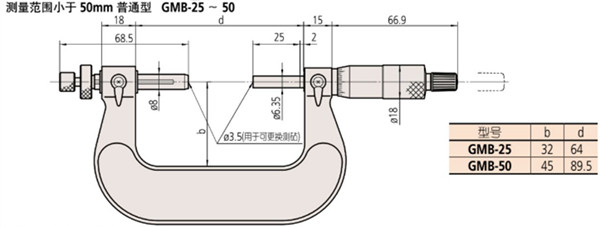

    产品尺寸图:

 日本三丰齿轮外径千分尺124-173尺寸图

        产品规格

   选件:可更换球形测砧-测微螺杆测量面套装:

货号

直径*mm

待测齿轮模数

中径

124-801

Φ0.8

0.5-0.55

50

124-802

Φ1.0

0.6-0.65

45

124-803

Φ1.191

0.7-0.8

35-30

124-821

Φ1.5

0.9-1

28-26

124-804

Φ1.588

0.9-1

28-26

124-805

Φ2.0

1.25

22

124-806

Φ2.381

1.5

17

124-822

Φ2.5

1.5

17

124-807

Φ3.0

1.75

15

124-808

Φ3.175

-

14

124-823

Φ3.5

2

13

124-809

Φ3.969

2

13

124-810

Φ4.0

2.25

11

124-824

Φ4.5

2.5

10

124-811

Φ4.763

2.5

10

124-812

Φ5.0

2.75

9

124-813

Φ5.556

3.0-3.25

8

124-814

Φ6.0

3.5

7

124-815

Φ6.35

3.75

7

124-816

Φ7.0

4

6.5

124-817

Φ7.144

4.25

6

124-818

Φ7.938

4.5

5.5

124-819

Φ8.0

4.75

5.5

124-820

Φ8.731

0.5-5.25

5

注:Φ2mm以下/硬质合金测砧
