日本中西高速电主轴给汽车部件去毛刺方面日益成熟
返回列表 来源: 发布日期: 2020.12.09
  对于汽车行业内,日本中西高速电主轴参与了汽车内部多个部件上的去毛刺应用,起到了重要的作用,是哪些部位呢?下面松本机电就来说下日本中西高速电主轴 给汽车内部部件去毛刺案例。

  其实日本中西高速电主轴给汽车内部部件去毛刺的案例有很多,小到小零件去毛刺,大到给齿轮去毛刺案例,下面就简单介绍以下案例及所有高速电主轴:

      1.汽车变速箱内圈的去毛刺应用

  内圈是变速箱内的一个组件,和单向离合器的内部零件,当从零件外侧钻油孔时会产生毛刺,高速电主轴就是给内圈去毛刺。

  使用的高速电主轴 是RA-200,转速20000min-1,直径22.8,就可以去除。

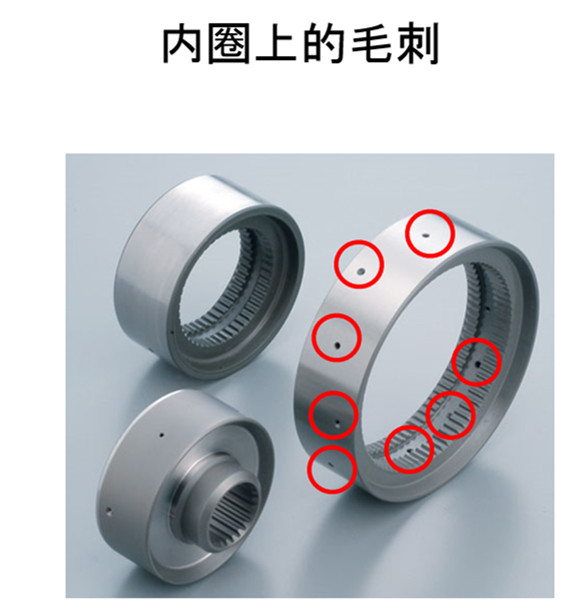

内圈毛刺


       2.汽车变速箱外圈的去毛刺应用

  外圈是变速箱内的一个组件,和单向离合器的外部零件,对外圈上的四处凹槽上的毛刺精加工。

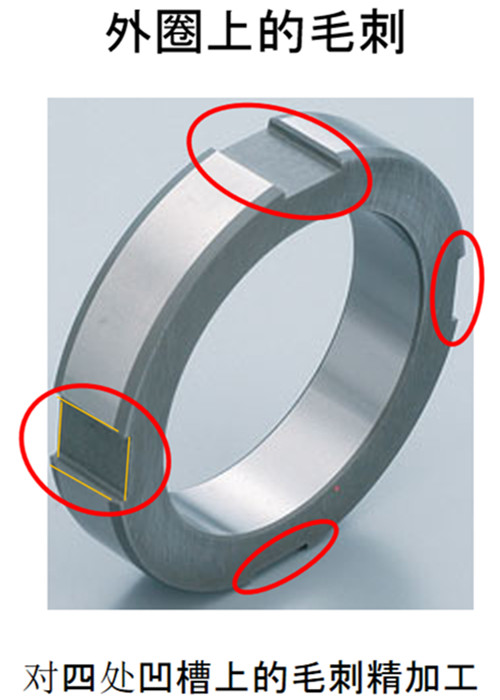

外圈去毛刺

  使用的主轴是NR-3060,转速60000转/min,精度1μm以内,直径30mm,去毛刺常用主轴,联轴器是金属的,更耐用。

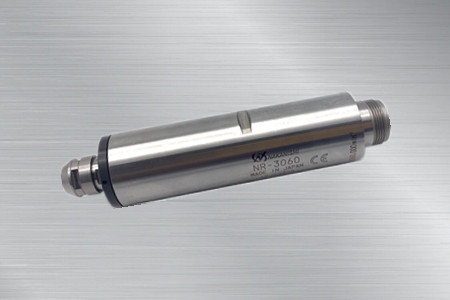

NR-3060日本NAKANISHI去毛刺电主轴


    3.汽车拨叉的去毛刺应用

  拨叉推动齿轮换到另一个齿轮,达到变速换挡。 去除拔叉上的毛刺,平面铣削和钻孔的轮廓去毛刺(倒角): 以上三处毛刺背面也有毛刺需去除。

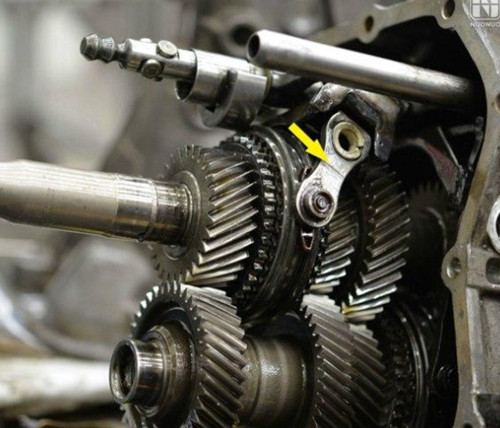

示意图

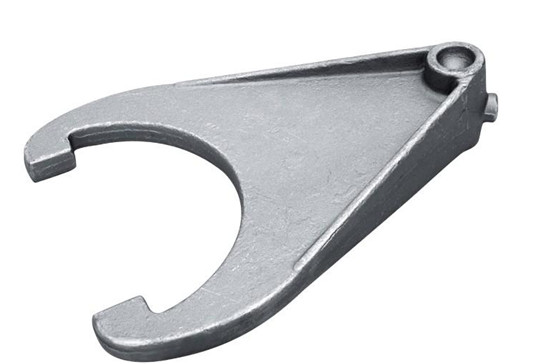

汽车拔叉

         使用高速电主轴:NR3060-AQC,自动换刀主轴,转速,60000 min-1,精度1μm以内。自动换刀,和机械臂结合,去毛刺更省时方便。

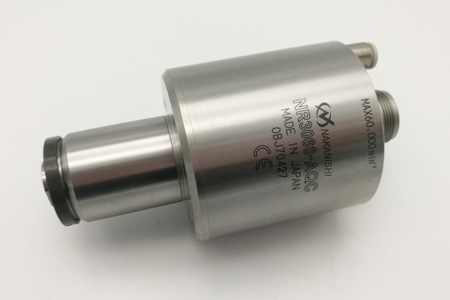

NAKANISHI自动换刀主轴NR3060-AQC



       4.电机线圈的去毛刺应用

  每个电机线圈上需要300-400根线丝,去除线丝上的毛刺。

  使用的是高频铣BM-319F,转速80000min-1,直径19.05mm,精度1μm以内,体积小,占用空间不大,高转速,高精度。

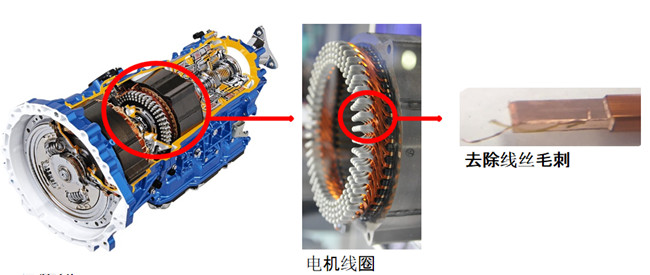

电机线圈去毛刺

  以上只是简单介绍日本中西高速电主轴 应用在汽车内部部件去除案例,还能给其他部件去毛刺,还能钻孔。若是想要给工件去毛刺,可使用日本中西高速电主轴,也提供加工方案。
