S50C碳素钢钻20mm深孔用NAKANISHI中心出水主轴加工速度快

        碳素钢材质工件需要进行钻孔加工,这次加工案例是S50C碳素钢,钻直径2mm,深度20mm的深孔,钻通孔,选日本NAKANISHI中心出水主轴 CTS-3030进行钻孔,转速高,扭力足,可一次性钻孔加工,提高加工效率。

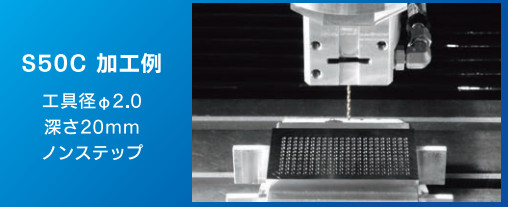

钻深孔加工


NAKANISHI中心出水主轴钻S50C碳素钢钻直径2mm,深度20mm深孔加工案例内容:

  加工材质:S50C碳素钢

  加工方式:深孔,直径2mm,孔深20mm,通孔

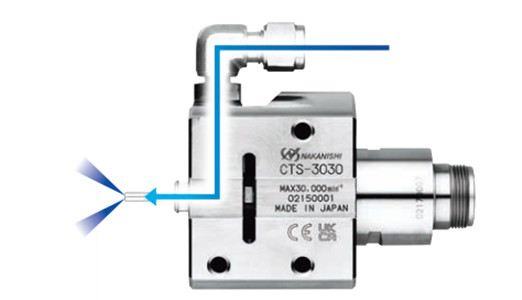

工作原理图

使用加工方案:

  加工设备:数控机床

  加工工具:直径2mm钻头

  使用主轴:NAKANISHI中心出水主轴 CTS-3030/E3000系列

  冷却方式:冷却液(内部加油)

切削条件:

  切削速度:75m/min

  转速:12000转/min

  进给量:0.030mm/rev

  进给速度:360mm/min

  加工方式:一次性加工

  加工时间:3.3s

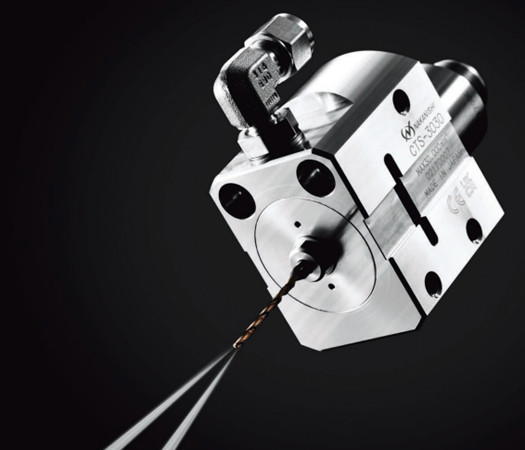

NAKANISHI中心出水主轴CTS-3030.

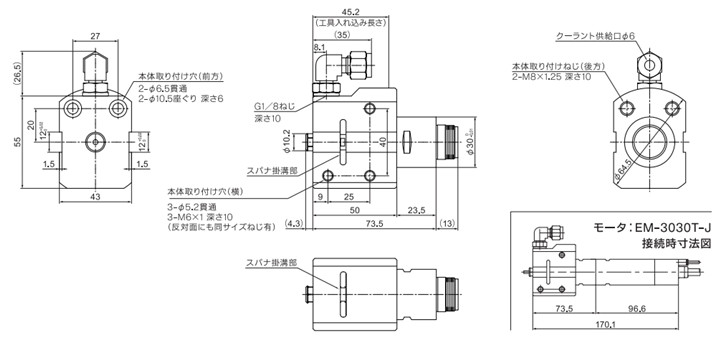

主轴尺寸图

  通过上述加工中条件中可以看出,碳素钢材质较硬,使用中心出水主轴 CTS-3030也能一次性钻孔,加工时间用了3.3s,相对比原来的钻孔,需要来回钻,已经大大的缩短加工时间,且一次性钻孔,孔径精度高,提高表面光洁度。

  不堵孔,排屑性强,冷却刀具,缩短加工时间,这些都是NAKANISHI中心出水主轴CTS-3030钻深孔的优势。
