SCM435钢钻孔加工,NAKANISHI高速电主轴BMS-4020大扭矩钻孔案例

        NAKANISHI高速电主轴在钻孔加工,一直都有涉及,不管是铝件、钢件,还是注塑件等材质。这次的加工案例是对SCM435钢原材料进行钻3.2mm孔,因其硬度较硬,需要用到大扭矩高速电主轴 BMS-4020,其功率高达1200W,扭矩高达1N·m。

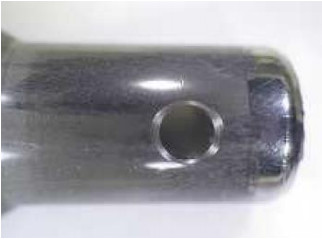

SCM435钢钻


        NAKANISHI大扭矩高速电主轴BMS-4020钻3.2mmSCM435钢材孔案例内容:

  加工材质:SCM435原材料(合金结构钢)

  加工方式:Φ3.2 × 11L 钻头贯通工具突出22mm

     加工方案及切削条件:

  加工机床:Sodick制MC(MC 430L)

  加工工具:硬质合金SP中心90SPC2.0×6CB

  Nachiφ3.2硬质合金钻头AQDSφ3.2

  加工主轴:NAKANSIHI高速电主轴 BMS-4020/E4000

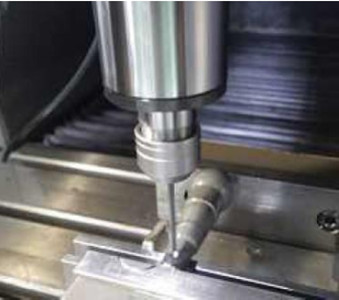

钻孔加工


切削条件:

加工条件

工具制作商加工建议

中西加工建议

切割速度(m/min)

60

90

转速(min-1)

6000

9000

进给量(mm/rev)

0.083

0.08

进给速度(mm/min)

500

720

步进量

-

7.0/13.0

E4000控制器
装载仪表

-

4负载灯  可进行同一钻头加工


 钻孔主轴基本参数:

  电主轴:BMS-4020

  转速:20000min-1

  功率:1200W

  精度:1μm以内

  扭矩:1N·m

  直径:40mm

  重量:1.5kg

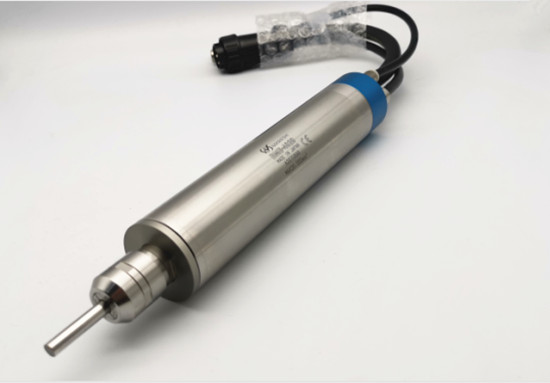

高速电主轴BMS-4020


  SCM435钢材钻孔,其材质的硬度,选用的高速电主轴 一定需要扭矩大的,BMS-4020电主轴的扭矩是较大的了,所以选择这款大扭矩、大功率电主轴,钻这种材质的孔是没有问题的。
