西铁城A20走心机搭载BM-319F高频铣，微米级精密加工升级方案

您的位置： 首页 > 新闻资讯 > 松本新闻 > 西铁城A20走心机搭载BM-319F高频铣，微米级精密加工升级方案

返回列表 来源：发布日期： 2026.06.18

在医疗、3C、新能源微小零件量产中，西铁城A20走心机原厂主轴转速上限不足两万转，加工微槽、微孔、梅花槽时易出现刀具崩损、工件振纹、尺寸超差等痛点。搭配外径19.05mm的 BM-319F高频铣 改造后，最高转速可达80000rpm，主轴回转跳动稳定控制在1μm内，凭借高转速、超高精度、小巧体积三大核心优势，一站式解决微细切削难题，无需改造机床主体，适配A20狭小刀塔、背轴安装空间。

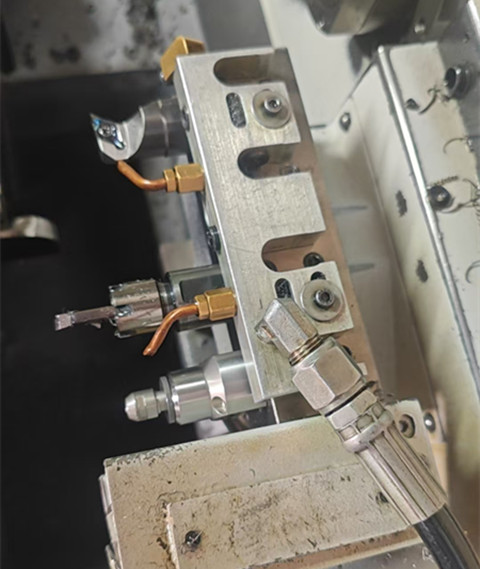

西铁城A20走心机高频铣

BM-319F外径仅19.05mm，整机重量260g，法兰一体式结构可直接锁装于 A20背轴与侧刀座，多支铣头并排安装也不会发生空间干涉，适配走心机紧凑内部布局，省去定制夹具、扩孔改装成本，调试便捷、兼容车铣复合同步加工。内置陶瓷轴承与动平衡校正结构，8 万转高速运转下振动极低，1μm级径向跳动保障批量零件尺寸一致性，切削表面光洁度可达Ra0.2μm，大幅减少人工去毛刺、二次研磨工序。80000rpm 超高转速实现高速轻切削，小直径微刀可达到标准切削线速度，降低切削挤压与工件回弹，刀具损耗量下降 60% 以上。
加工案例：
TC4钛合金骨钉梅花槽加工
加工工件：φ2.0mm 钛合金骨钉，端面0.6mm 深度梅花驱动槽，材质TC4钛合金，公差要求±0.002mm，无毛刺、无崩角，批量日产3万件。
改造前痛点（A20原厂主轴加工）

原厂最高12000rpm，0.4mm铣刀切削线速度不足，钛材导热差易积热；加工后槽壁布满毛刺，刀具平均30件即崩刃，尺寸波动最大0.008mm，良品率仅 68%，每件需额外12秒人工修毛刺，产能受限。

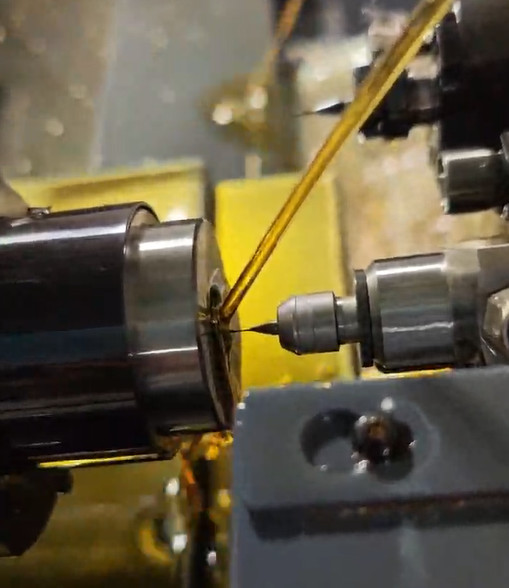

走心机高频铣

加装BM-319F后加工效果
铣头装于A20背轴，设定75000rpm高速铣削，依托1μm回转精度稳定成型：
1.高速剪切抑制毛刺，加工完成无需后处理，单件工时缩短35%；
2.微刀受力均匀，刀具寿命提升3倍，单支铣刀可连续加工900件；
3.批量尺寸波动稳定控制在0.002mm以内，良品率提升至99.5%；

4.19.05mm小巧机身不干涉送料与车削工位，车、铣、成型工序一次完成，无需二次装夹。

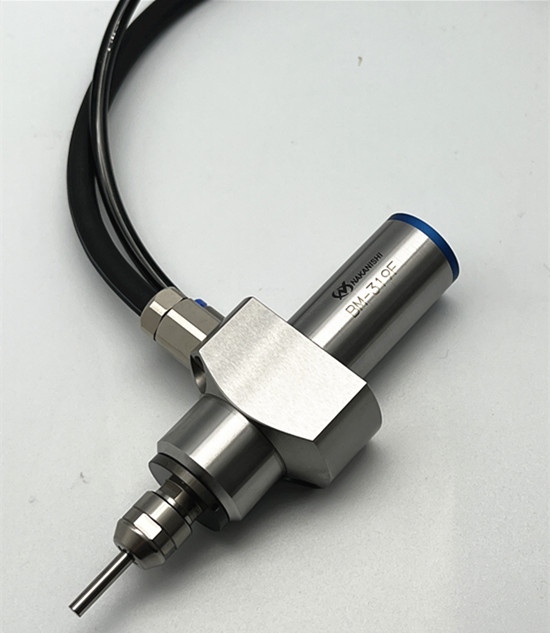

高频铣BM-319F
