铝复合材料6mm钻孔,NAKANISHI高速电主轴NR-3060S钻孔加工案例

        NAKANSIHI高速电主轴可加工各种材质工件,不管是铝件、铝合金、铸铁,还是 注塑材料,都有成功的加工案例。今天松本机电小编介绍的是NAKANISHI高速电主轴 NR-3060S用于6mm铝复合材料钻孔加工。

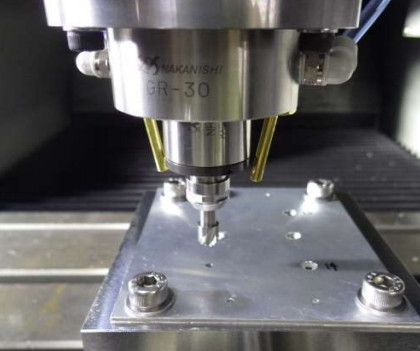

钻孔加工图3


NAKANISHI高速电主轴NR-3060S应用于6mm铝复合材料钻孔加工案例内容:

  加工工件:铝复合材料(铝+镁(OH)2+铝)

  加工方式:Φ6.0 × 1mm L 钻盲孔

  导向孔 φ3.0 × 2.2L贯通

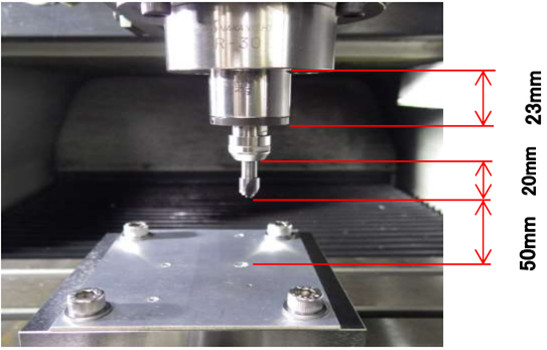

钻孔加工图2


加工方案及加工参数:

  加工机床:Sodick制MC(MC430L)

  加工工具:φ6.0 硬质合金钻头

  加工主轴:NAKANISHI高速电主轴 NR-3060S+马达EM-3060J

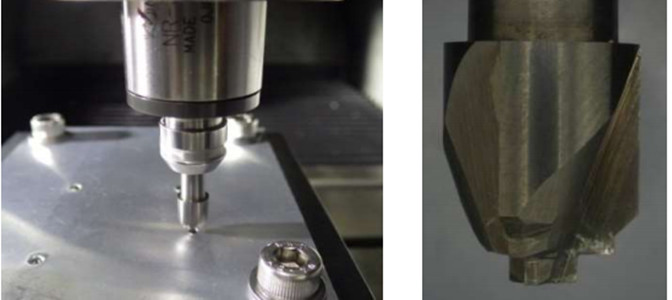

钻孔加工图1

 切削条件:

  切削速度:565m/min

  旋转速度:3000mmin-1

  进给量:0.033mm/rev

  进给速度:1000mm/min

  控制器负荷灯:6负荷灯

  (可进行同一钻头加工)

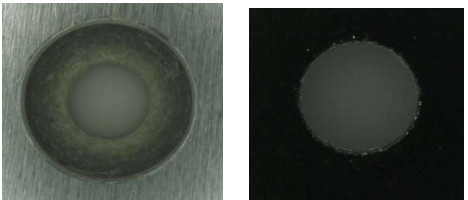

钻孔后图片

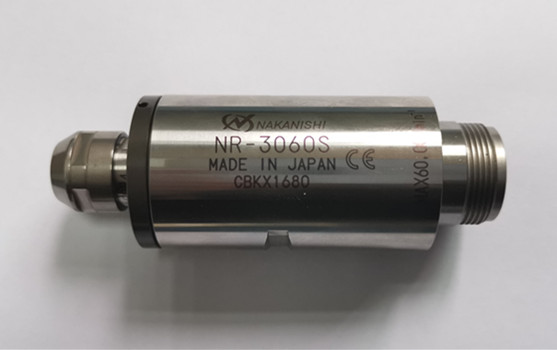

NAKANISHI浮动主轴NR-3060S

钻孔主轴NR-3060S的基本参数:

  主轴型号:NR-3060S

  直径:Φ30mm

  主轴跳动精度:1μm以内

  转速:60000 min-1

  夹头(CHK系列) : 0.5~6.0mm

  重量:270g

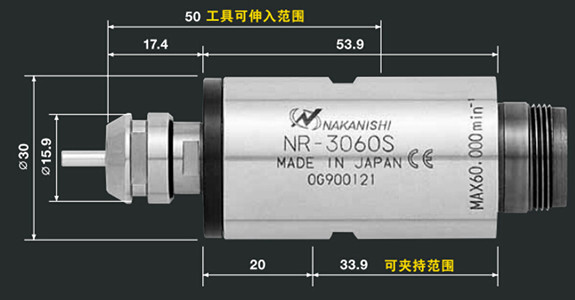

NR-3060主轴尺寸图_副本

  铝复合材料选NAKANISHI高速电主轴 钻孔,转速高,精度高、体积小,易安装,是很数控机床选择的电主轴,转速可调,钻孔稳定,且钻孔效果佳。
