NAKANISHI高速电主轴BMS-4020应用于管形SCM420钢钻孔加工

     设备上精密零部件的形状各不相同,有些是不规则的,有些是圆形、方形的,需要进行钻孔、铣削、去毛刺加工。松本机电介绍的是SCM420合金结构钢管形工件面上钻通孔,使用的是NAKANISHI高速电主轴 BMS-4020来进行加工。

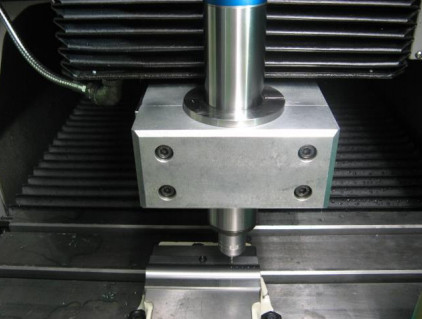

高速电主轴钻孔案例_副本


    NAKANISHI高速电主轴BMS-4020应用于管形SCM420钢钻孔加工案例说明:

  加工对象:管形工件(φ20 x φ7 x 180 mm L )

  加工材料:SCM420合金结构钢

  加工方式:Φ2.1mm×7L 钻通孔×5孔

管形钻孔_副本

      ________________________________________________________________________________________

       加工方案及切削条件:

  加工机床:Sodick制MC(MC430L)

  加工工具:岩田工具硬质合金 SP 中心 120°120SPC4CB

  ATOM φ2.1mm 硬质合金钻头 ADRS φ2.1mm

  加工主轴:NAKANISHI高速电主轴 BMS-4020

  冷却液:非水溶性切削油

 切削条件:



加工条件

常规加工条件

中西加工条件

切割速度(m/min)

9

40

66

79

转速(min-1)

1400

6000

10000

12000

进给量(mm/rev)

0.05

0.05

0.05

0.044

进给速度(mm/min)

70

300

500

500

步骤

-

0.65

2.0

加工时间(sec)

24

13

      1.NAKANISHI电主轴转速是常规主轴的2倍;


  2.送给速度也是常规速度的2倍

  3.加工时间是常规加工时间快了1倍
   ——————————————————————————————————————————————————————————
    钻孔主轴基本参数:

  电主轴型号:BMS-4020RA

  直径:Φ40mm

  转速高达:20000min-1(可调速)

  主轴跳动精度:1μm以内

  输出功率:1200W

  扭矩:1.0N·M

  重量:1.5kg


高速电主轴BMS-4020

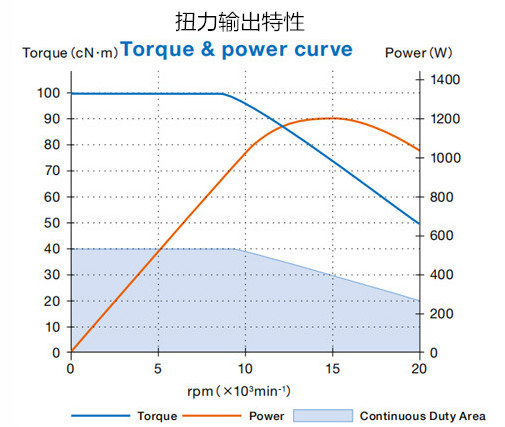

扭矩图

BMS-4020主轴尺寸图


  NAKANISHI高速电主轴 BMS-4020钻合金结构钢,其主轴扭矩大,转速高,加工时间比常规加工快了一半,提高钻孔速度。
