铝合金2mm深孔加工,NAKANISHI中心出水主轴一次性加工案例

       很多零部件材质是铝合金,钻孔、铣削、去毛刺都是常做加工方式。这次松本机电介绍的是铝合金A5052钻直径2mm,孔深20mm的深孔加工,选用的NAKANISHI中心出水主轴 CTS-3030进行一次性加工,钻孔速度快,效果佳。

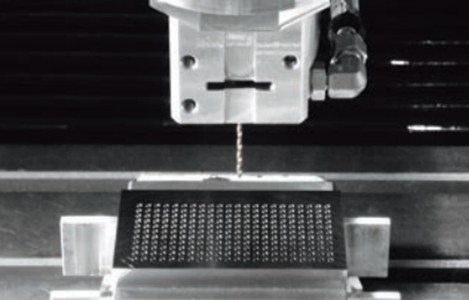

钻孔加工图片


 NAKANISHI中心出水主轴CTS-3030应用于铝合金A5052直径2mm深孔加工案例如下:

  工件材质:铝合金A5052

  加工方式,钻深孔,Φ2mm,孔深20mm,通孔

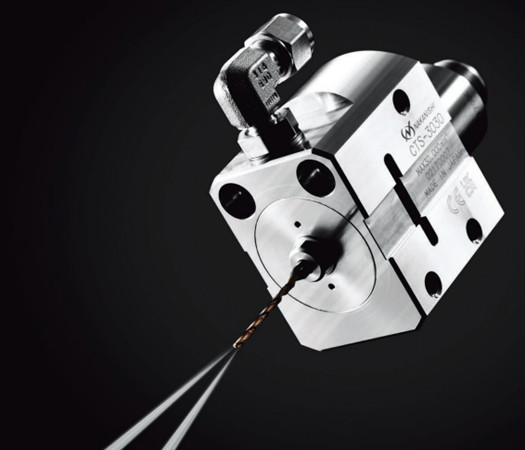

NAKANISHI中心出水主轴CTS-3030.

 加工方案:

  加工机器:数控机床

  加工工具:Φ2mm钻头

  使用主轴:NAKANISHI中心出水主轴 CTS-3030

 切削条件:

  切削速度:188m/min

  转速:30000转/min

  进给量:0.040mm/rev

  进给速度:1200mm/min

  加工方式:一次性加工

  加工时间:1s

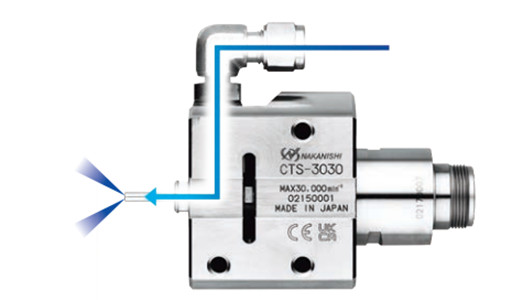

工作原理图

  通过上述切削条件可以看下,使用中心出水主轴 CTS-3030钻深孔,切削速度快,不堵孔,一次性加工,加工时间短,大大的提高了生产效率。
