NAKANISHI新款中心出水主轴应用于电磁软铁2.0钻深孔加工
       日本NAKANISHI推出新款中心出水主轴 CTS-3030,主要就是钻微孔和深孔,下面松本机电就介绍一个中心出水主轴CTS-3030应用于电磁软铁钻直径2mm孔,深度19mm的深孔加工案例。

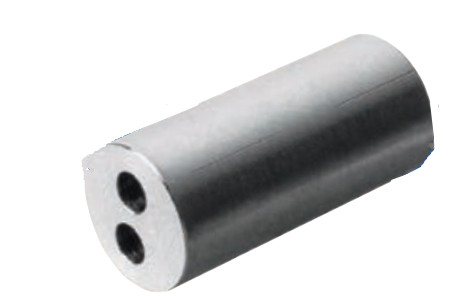

电磁软铁


  电磁软铁钻深孔案例,用以前常规的加工方式与中心出水主轴CTS-3030加工做了一个对比,看以下加工参数对比表格:

加工方法

加工材质

工具直径mm

孔深(m)

L/D(mm)

切削速度m/min

转速min-1

进给量mm/rev

进给速度mm/min

加油方式

加工步骤

加工时间(s)

常规加工(自动车床旋转刀具)

SUY-1 (电磁软铁)

2

19

10

40

6400

0.03

192

外部给油

正面3.5mm x2回         背面    4.0mm x 3回

13.0

中心出水主轴CTS-3030

80

13000

0.03

390

内部给油

一次性加工

3.0

  从以上表格可以看出,给出的加工参数,切削速度快了一倍,且是一次性加工,钻一个孔时间只需要3S,相对与原来加工的时间快了10S,提高了77%的削减。

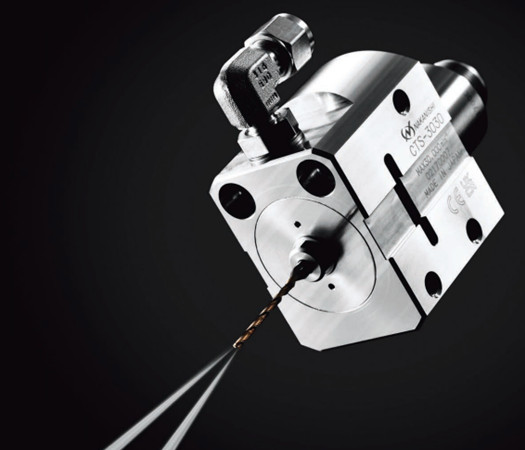

NAKANISHI中心出水主轴CTS-3030.

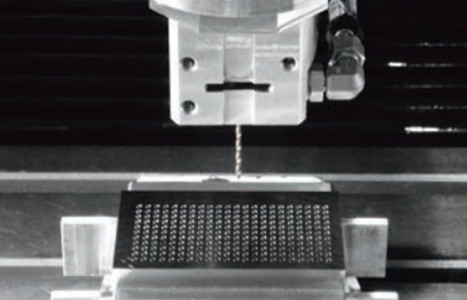

钻孔


  所以相较于以前的加工方式,使用中心出水主轴 CTS-3030,不止提高加工速度,加工时间也大大提高了,也是大大提高了加工效率。还冷却刀具,减少刀具磨损,延长刀具寿命。
