NAKANISHI高速电主轴应用于汽车ECU盖子和盖板去毛刺案例

       NAKANISHI高速电主轴常应用于汽车各零部件加工,其中去毛刺居多,这次介绍的是发动机上的电力控制单元ECU的盒子和盖板去毛刺,使用是日本NAKANISHI高速电主轴 NR-3060S,下面松本机电来简单介绍一下高速电主轴给ECU盖子和盖板去毛刺加工方案。

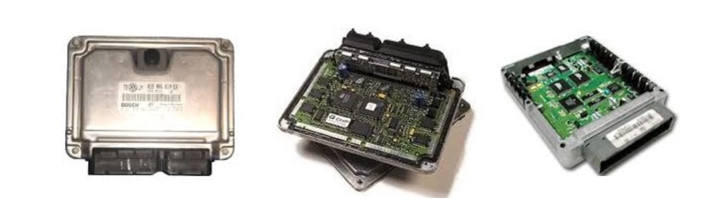

ECU盒子


  ECU的PC板存放在铝合金压铸而成的盒子内,ECU的盒子和盖板制作流程,以前加工的方式是先压铸,然后在加工中心上进行切割、钻孔和去毛刺,这种方式加工时间太长,产量太低。而现在新加工方式是压铸,去毛刺机上去毛刺,再到加工中心上去毛刺,最后放在加工中心进行切割和钻孔,这个就提升了产量。

NAKANISHI高速电主轴就参与去毛刺这道工序,方案如下:

  要求:去除推杆和分模线上的毛刺

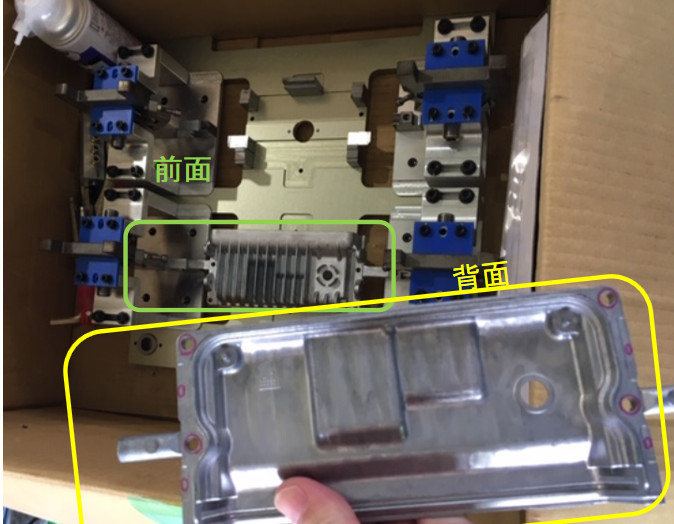

加工工件

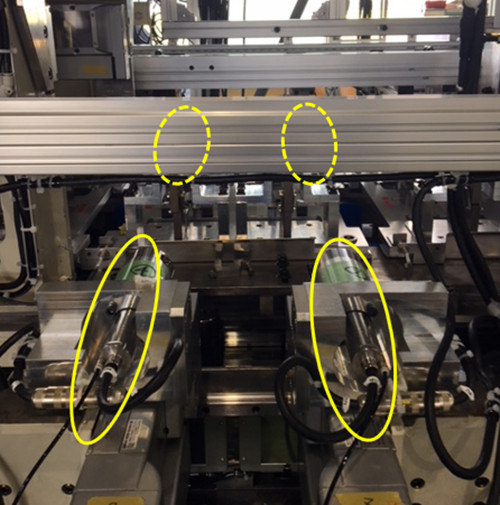

  去毛刺方案:

  主轴:NR-3060S+减速器+EM-3030T

  精度:1μm以内

  去毛刺刀具:用硬质合金刀和钢丝刷

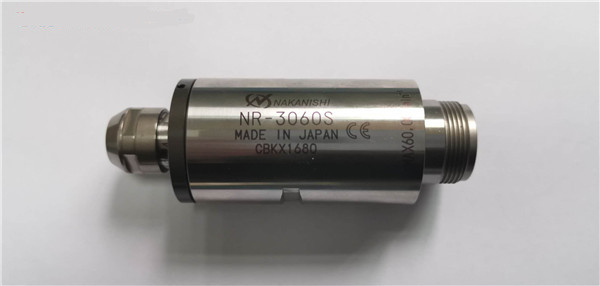

NAKANISHI高速电主轴NR-3060S


为何选择日本NAKANISHI高速电主轴进行去毛刺呢?

 1.体积小

  NR-3060S主轴直径30mm,总长度L220.9,更方便安装在机床上。

2.高耐用性

  NR-3060S主轴使用的是钢材联轴器,能长时间承受减速器的负载。

3.容易维护

  润滑器会持续提供油雾到减速器,整个去毛刺过程不需要因为要注入润滑而停止。


案例


  NAKANISHI高速电主轴 各系列都有应用于汽车零部件加工上,并且已经有很多成功案例,若需要加工什么零件,松本机电提供加工方案,不管是去毛刺,还是研磨、钻孔,总有一个适合的方案加工。
