日本NAKANISHI高速主轴BM-320F用于加工中心纯钛螺纹铣削加工

       有些孔需进行螺纹铣削,NAKANISHI高速主轴用于螺纹铣削加工较多的是ispeed3系列。松本机电这次讲述的实例是,纯钛TP340孔需进行螺纹铣削,使用的日本NAKANISHI高速主轴 BM-320F,搭配机用加工中心进行螺纹铣削加工。

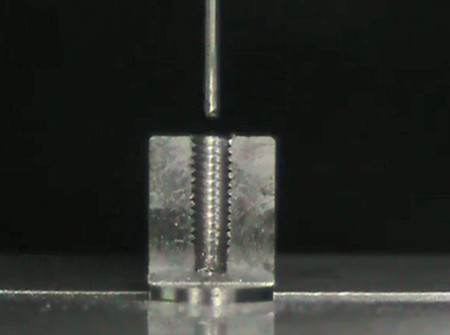

螺纹铣削加工1


  下面详细介绍日本NAKANISHI高速主轴 BM-320F应用于加工中心,纯钛TP340孔进行螺纹铣削加工时切削条件,及加工方案:

  加工材质:纯钛2型TP340

  加工方式:M2x0.4,500穴

  螺丝深度 :5mm

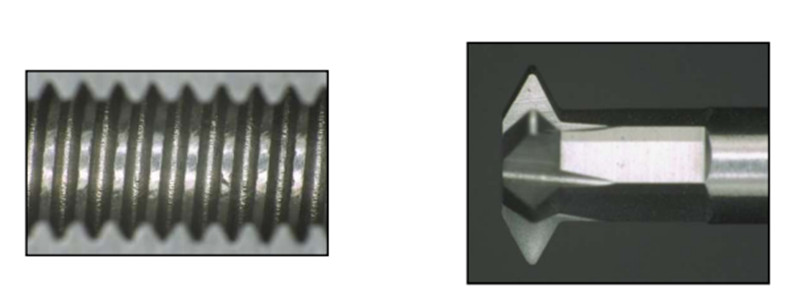

螺纹铣削加工


 加工方案及切屑条件:

  加工机床:Sodick MC430L

  加工工具:TiAlN 涂层螺纹刀具6刃,φ1.5

  使用主轴:NAKANISHI高速主轴BM-320F/ISPEED3

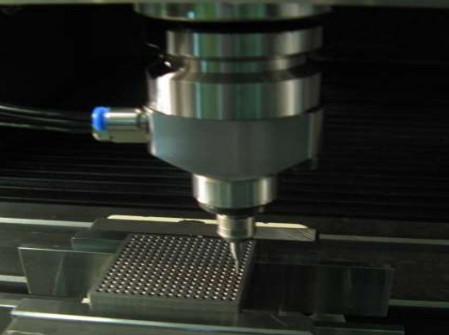

螺纹铣削

 切削条件:

  切削速度:282.6 m/min

  转速:60,000 min-1

  进给速度:450毫米/分钟

  加工形式:螺纹切削

  加工时间 4.7 秒/孔

  冷却液:非水溶性切削液

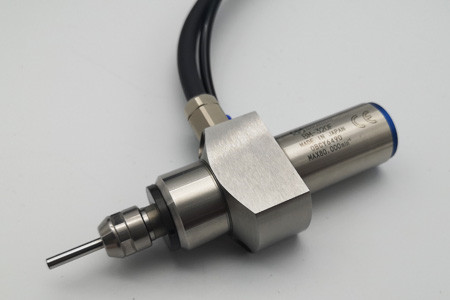

NAKANISHI高速主轴BM-320F

  NAKANISHI高速主轴 BM-320F,转速80000转/min,精度1μm以内,一直有应用于螺纹铣削加工,且可以对难切削材料进行小直径精密螺丝加工,还能通过连续切削来提高切削屑处理,缩短加工时间,提高加工效率。
