NAKANISHI自动换刀主轴搭配R1球头铣刀用于铝合金侧切及上切加工

      设备上需要零部件的形状各不相同,根据需求来完成加工,使用的加工工具各有不同。今天松本机电介绍的铣削案例是,NAKANISHI自动换刀主轴 NR3060-AQC,搭配R1球头铣刀,应用于A7075P铝合金进行侧面切削,及上切加工。


铣削加工


下面就来介绍下NAKANISHI自动换刀主轴NR3060-AQC,搭配R1球头铣刀用于A7075P铝合金侧切及上切加工内容:

  加工材质:A7075P铝合金

  加工要求:侧面切削、上切,60mm×60mm×20mm

   加工使用方案及切削条件:

  加工机床:

  Sodick制MC(MC430L)

  加工工具:三菱日立工具R1CS

  超硬球立铣刀YB 2020-CS

  使用主轴:NAKANISHI自动换刀主轴 NR3060-AQC/E3000

  冷却:非水溶性切屑油

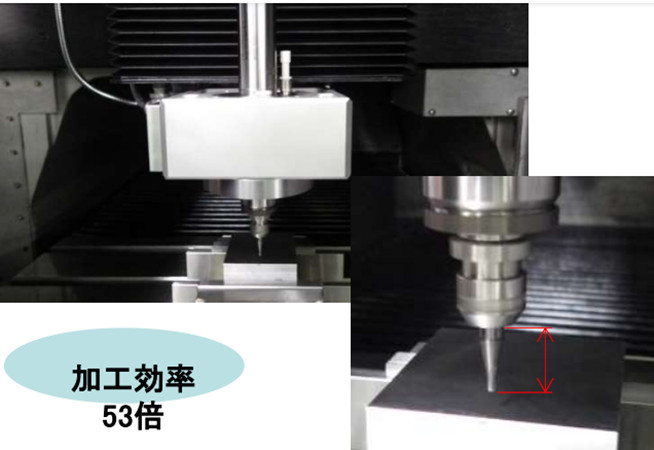

加工图




     切割条件:



加工条件

工具制作加工条件

中西加工条件

切削速度(mm/min)

150-250

377

转速(min-1)

35000

60000

进给速度(mm/min)

3350

12000

单刀进给(mm/tooth)

0.05

0.1

ApxAe(mm)

0.05x0.2

0.2x0.5

E3000控制器装载仪表

-

      1负载灯光        连续加工



     铣削主轴基本参数:

  主轴型号:NR3060-AQC

  直径:Φ30mm

  转速:60000转/min

  精度:1μm以内

  重量:1230g

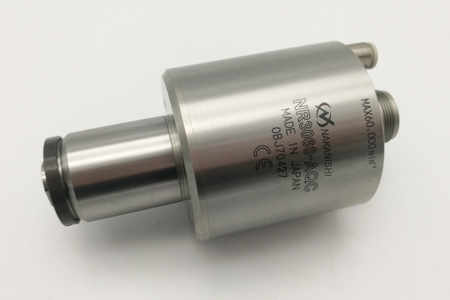

NR3060-AQC自动换刀主轴


  NAKANISHI自动换刀主轴 NR3060-AQC,可以实现多工具切换,这些加工使用球形刀具铣削,可夹持不同直径的铣刀,可夹持到6mm,进给速度比常规加工快3倍,转速可调,各方面可满足加工需求。既能提升表面光洁度,又提高加工效率。
