  • TD8415表磁分布自动测试系统
TD8415表磁分布自动测试系统

TD8415表磁分布自动测试系统,一款专用于全自动测量永磁材料表面磁场分布的系统,主要由测试平台(内置数字特斯拉计、探头三轴定位装置、旋转卡盘、运动控制器)、平面样品夹具(选件)、计算机及软件等组成。具有设计先进、简单实用、操作方便等特点;可对样品的表面进行全自动三维扫描,并自动计算磁材的表磁分布、各极的磁参量、绘制表磁分布曲线。

全国热线

177-2792-5682

产品特点product feature
TD8415表磁分布自动测试系统

表磁分布自动测试系统

TD8415表磁分布自动测试系统,一款专用于全自动测量永磁材料表面磁场分布的系统,主要由测试平台(内置数字特斯拉计、探头三轴定位装置、旋转卡盘、运动控制器)、平面样品夹具(选件)、计算机及软件等组成。具有设计先进、简单实用、操作方便等特点;可对样品的表面进行全自动三维扫描,并自动计算磁材的表磁分布、各极的磁参量、绘制表磁分布曲线。

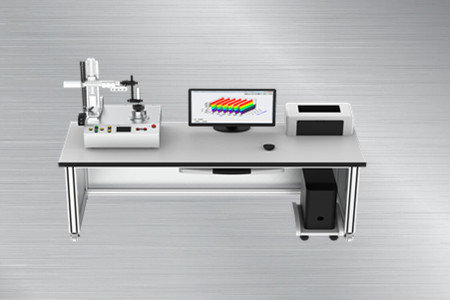

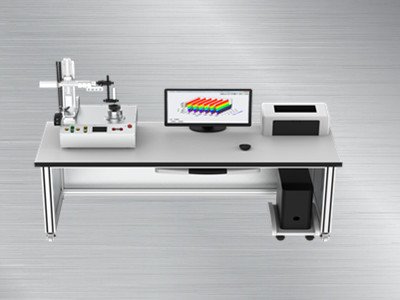

产品展示Product show
  • 表磁分布自动测试系统TD8415表磁分布自动测试系统
  • TD8415表磁分布自动测试系统表磁分布自动测试系统
  • TD8415表磁分布自动测试系统TD8415表磁分布自动测试系统
产品参数Product Parameter

       产品介绍:

       TD8415是一款专用于全自动测量永磁材料表面磁场分布的系统,主要由测试平台(内置数字特斯拉计、探头三轴定位装置、旋转卡盘、运动控制器)、平面样品夹具(选件)、计算机及软件等组成。具有设计先进、简单实用、操作方便等特点;可对样品的表面进行全自动三维扫描,并自动计算磁材的表磁分布、各极的磁参量、绘制表磁分布曲线。

       主要应用:

       ●环型样品测试:测试圆柱型永磁、多极磁环、磁瓦、小型电机转子、磁辊等样品。

                被测样品及测试项

  ●平面样品测试:可选配平面样品夹具和轴向霍尔探头,用于测量不同尺寸的平面样品、立方体样品的表磁分布特性。

  ●测量表磁参数:极数、极性、磁极的峰值、角度、面积、宽度、半宽高、充磁角度;每个表磁参数的结果中均包含最大值、最小值、平均值、标准差等。

  ●绘制表磁曲线:绘制X-Y直角坐标磁场分布图、极坐标磁场分布图、2~100 次谐波分析图、三维磁场分布图等。

        3.平台功能特点

  ●数字特斯拉计:测量范围:0~2000 mT,最小分辩力:10μT,测量不确定度±0.5%。

  ●标配径向探头,也可根据测试需要选择轴向探头(适合测平面样品)。

  ●霍尔探头的传感芯片由耐磨材料封装,材质有弹性不易折断。

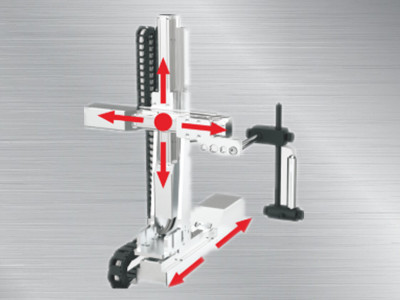

  ●三轴定位装置:三轴由精密步进电机驱动,可带动霍尔探头在XYZ三个方向上移动。

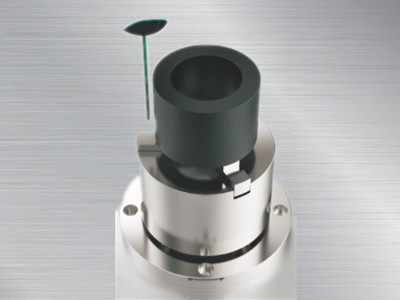

  ●旋转测试平台:测试平台上装有旋转卡盘,采用精密步进电机驱动,细分度可达60000/360°,以带动被测样品在W轴

          方向旋转。

  ●卡盘及轴承选用进口品牌,同心度达0.05 mm,运行更加平稳。

  ●四轴运动控制:XYZW轴的运动控制具有软件自动控制和按键手动控制二种模式。

  ●平面样品央具(选件):用于测试不同尺寸的平面样品、立方体样品等。

     4.软件功能特点

  ●系统配有自动测试软件,除设置参数外,软件可自动完成所有测量过程。

  ●用户可通过软件配置测试方案,包含启动点、停止点、运动速度、最小步进值等参数,加载方案后,可通过一键操作

          自动将探头定位至启动点并开始测试,非常适用于同规格样品的快速批量测试。

  ●实时显示被测磁场值、及磁场曲线,可实时监控采样波形,并可随时中止测试过程。

  ●软件能自动侦测磁极扇区零点,并优化了对电机的控制,使启动和停止点完美重合。

  ●可设置报警,可任意设置报警上限、下限;并可选择超限报警后停止测试。

  ●具有与正弦波对比功能,可将被测曲线与标准正弦波进行对比。

  ●可自动测量样品的极数、极性、磁极的峰值、角度、面积、宽度、半高宽、充磁角度等;多种磁场单位可选: mT、G、

          A/m、Oe等。

  ●每一个测试参数的结果中包含最大值、最小值、平均值、标准差。

  ●可自动绘制X-Y直角坐标磁场分布图、极坐标磁场分布图、2~100 次谐波分析图、三维磁场分布图等。

  ●文件管理功能强大,具有自动保存数据,删除数据,清除全部数据等功能。

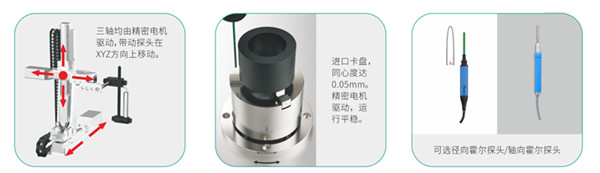

       结构特点:
                       结构特点
     5.产品规格


特斯拉计

测量范围

0~2000 mT

最小分辨力

10 μT

最佳测量不确定度

±0.5%

XYZ

行程范围

XY:0100 mm

Z:0200 mm

最小分辨力

0.01 mm

定位精度

±0.02 mm

W

行程范围

0~360°

细分度

60000 /360°

同心度

0.05 mm

最快旋转速度

10/(典型值)

  备注:①若样品尺寸超出范围,用户可根据需求定制XYZ轴的行程。

     6.样品规格



环型样品

样品夹持范围

外直径:Φ2mm~70 mm;
内直径: Φ 24 mm~64 mm

样品直径

最大中Φ350 mm

样品重量

最大3kg

平面样品

最大样品尺寸

100 mm x100 mm(×)

样品重量

最大3kg

  备注:②若环型样品超出以上内径、外径央持范围,可另选配卡盘或者定制工装。

  ③重负载旋转平台可定制,最大中心承载50kg。

  ④测试平面样品时,需配专用的样品夹具和轴向霍尔探头。

  7. 一般技术规格

  ●供电电源:AC(220±22)V,(50±2)Hz

  ●工作环境: 0 ℃~40℃, 40%~80% R·H, 不结露

  ●通讯接口: RS232

  8.系统配置清单



序号

品名

单位

数量

配置

备注

1

TD8415表磁测试平台

1

标配

含探头三轴定位装置
旋转测试平台、数字特斯拉计、运
动控制模块、数据采集模块

2

专用测试软件

1

标配

含安装光盘

3

说明书及合格证

1

标配

测试导线、随供附件

1

标配

5

平面样品夹具

1

选件

用于测试平面样品

6

轴向霍尔探头

1

选件

用于测试平面样品

7

工作台

1

选件

摆放电脑、打印机等

8

HP计算机

1

选件

主流配置

9

激光打印机

1

选件

  备注:以上仅为参考,具体配置清单,应以技术协议或说明书为准。

    9.测试软件界面

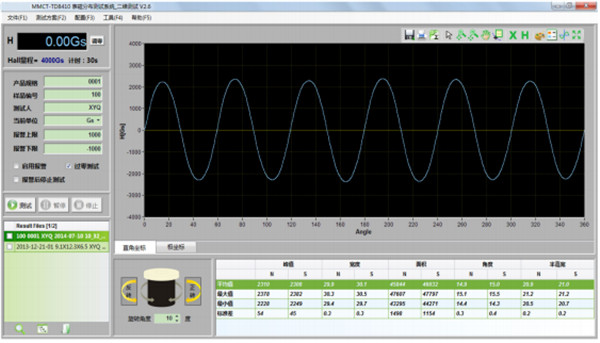

软件主测试界面


                                                                                     软件主测试界面

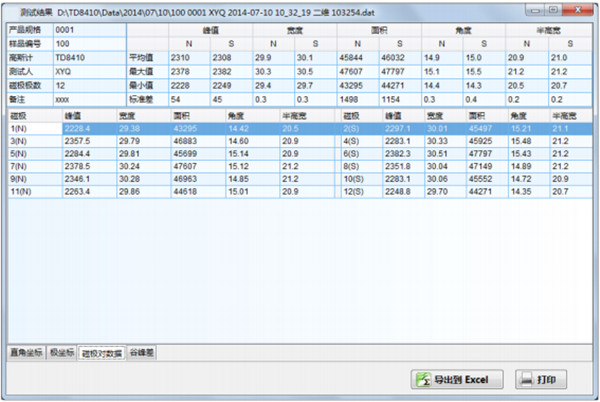

                              测试结果

                                                                                     测试结果

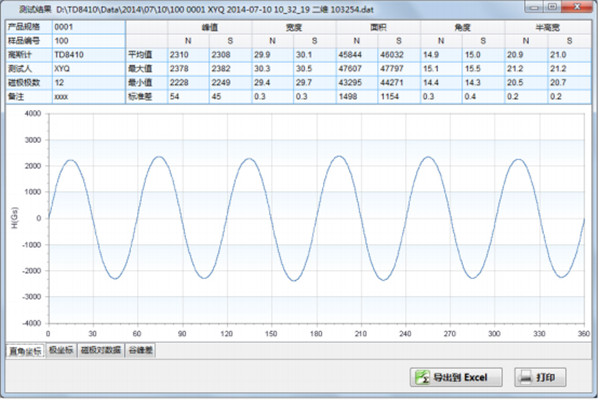

                              测试结果及磁场曲线

                                                   测试结果及磁场曲线(波形可放大)

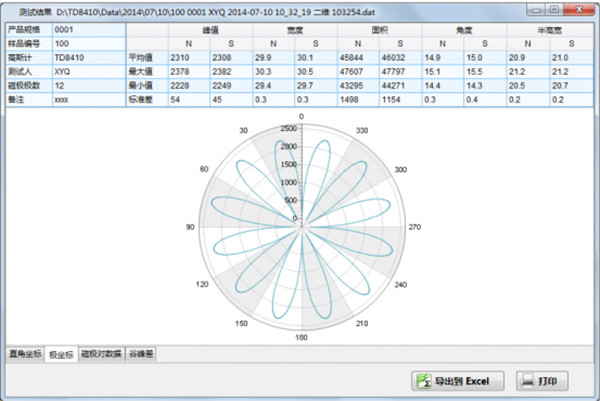

                               测试结果及极坐标图

                                                                        测试结果及极坐标图

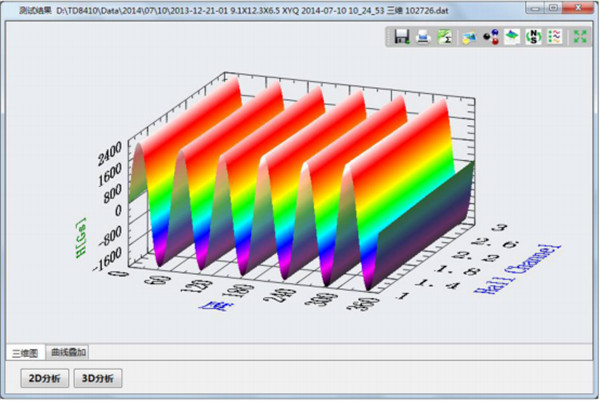

                               表磁三维分布图
                                                                       表磁三维分布图
