4mm高硬铝A2017钻孔,NAKANISHI含减速器高速电主轴EMR-3008K钻孔案例

     很多零部件材质都是铝合金的,也分很多系列,这次加工的A2017,是铝合金,硬铝系列,也称高硬铝,钻4mm孔,需要扭矩大的高速电主轴才能加工。NAKANISHI高速电主轴 EMR-3008K,内含1/4减速器,可起到降低转速,增大扭矩,达到钻孔效果。

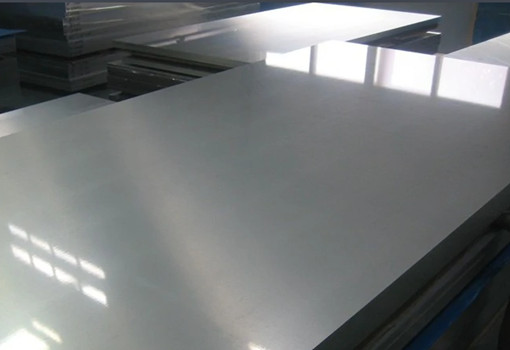

高硬铝


 NAKANISHI含减速器高速电主轴EMR-3008K应用于4mm高硬铝A2017钻孔案例:

  加工对象:铝合金 A2017,硬铝系列

  加工方式:Φ4.0×8.0L钻盲孔



 加工方案及切削条件:

  加工机床:Sodick制MC(MC430L)

  加工工具 :Nachi φ4.0 硬质合金钻头 Aqua Drill 常规

  AQDR φ4.0

  加工主轴:NAKANISHI高速电主轴 EMR-3008K

  冷却:非水溶性切削油

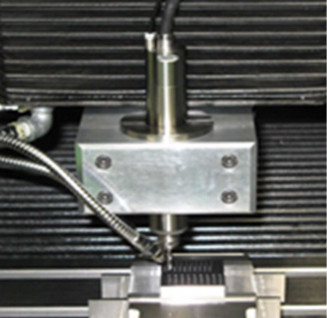

钻孔图片


   切削条件:

加工条件

工具制作加工条件

中西加工条件

切削速度(mm/min)

100

100

转速(min-1)

8000

8000

进给量(mm/rev)

0.1

0.08

进给速度[mm/min]

800

640

步进量

-1

0.8

E3000控制器装载仪表

-1

连续加工


        带减速器电主轴:

  主轴型号:EMR-3008K

  转速:8000 min-1

  直径:Φ30mm

  减速比:1/4

  精度:1μm以内

  马达转速高达:32000min-1

  输出功率:350W

  重量:650g

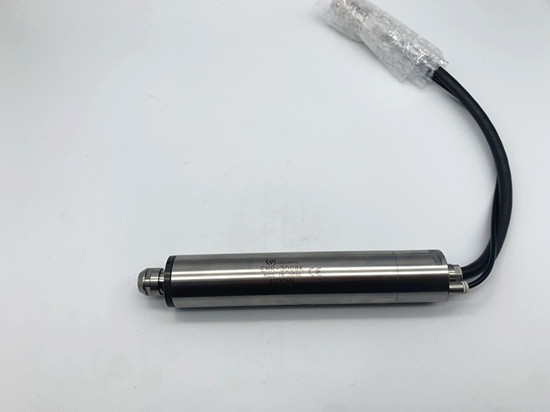

NAKANISHI高速电主轴EMR-3008K

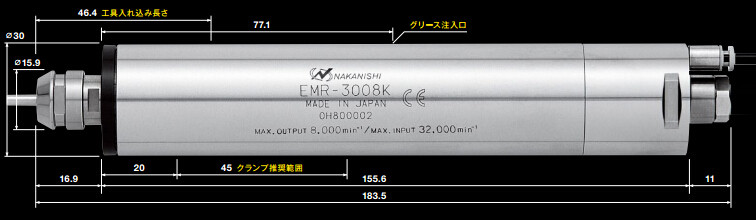

电主轴尺寸

  硬质铝合金,就要选择NAKANISHI含减速器的高速电主轴 ,EMR-3008K是一体式马达主轴,扭矩足够,可满足钻硬质铝合金的条件,还可以连续性加工。
