NAKANISHI高速电主轴BMS-4020铸件多角度切削加工实例

        一般铸件在制作过程中都会产生毛刺,或者有些部位不平整,需要进行铣削加工。这次加工实例是铸件需要多角度切削,要铣削掉1mm,所以要使用NAKANISHI高速电主轴 BMS-4020,这款大扭矩、大功率主轴,夹持10mm立铣刀进行铣削加工。

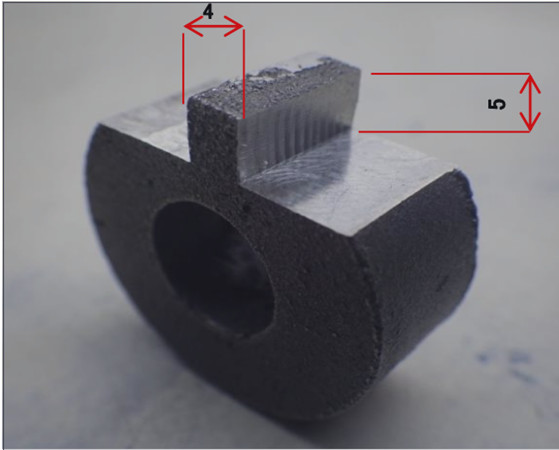

铸件


 NAKANISHI高速电主轴BMS-4020铸件多角度切削加工实例内容:

  加工对象:铸件

  加工方式:侧面切削、底面切削,高至1mm

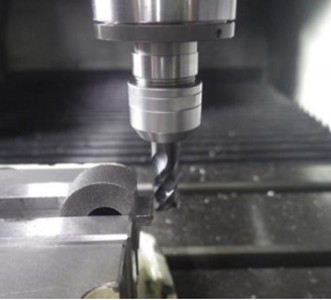

侧面切削

 加工方案及切削条件参数:

  加工机床:Sodick制MC(MC430L)

  加工铣刀:NACHI φ10mm 三刃硬质合金立铣刀

  GSXSLT-1.5D GSXSLT1000C-1.5D

  使用主轴:NAKANISHI高速电主轴 BMS-4020/E4000

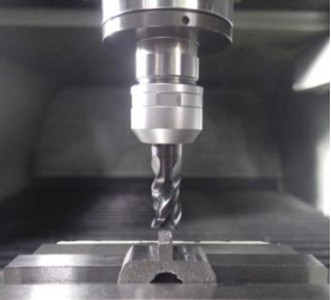

底部切削

  切削条件:

加工条件

工具制作建议加工条件

中西建议加工条件

切削速度(mm/min)

88

314

转速(min-1)

2800

10000

进给量(mm/rev)

670

600

一刀进给[mm/齿]

0.079

0.02

切入量(Ap×Ae[mm])

15x0.05

       4x1              1x4

E4000控制器负载表

-

2灯
连续加工区


  铣削主轴参数:

  电主轴:BMS-4020

  转速:20000min-1

  功率:1200W

  精度:1μm以内

  扭矩:1N·m

  直径:40mm

  重量:1.5kg

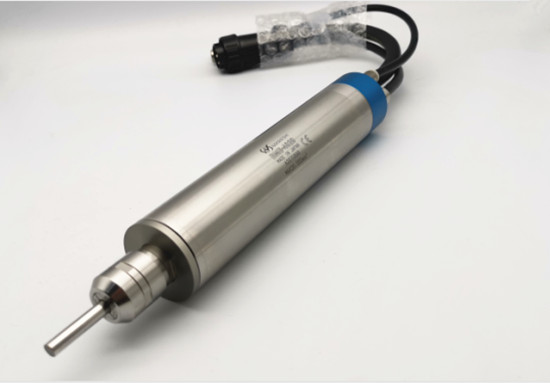

高速电主轴BMS-4020


  铸件材质,较硬材质,就需要大功率、大扭矩的NAKANISHI高速电主轴E4000系列BMS-4020,这款是一体式马达主轴,其扭矩高达1N·m,功率高达1200W,铣削掉1mm来说,力度是足够的。
