  • AQBH数显扭力计
  • AQBH数显扭力计

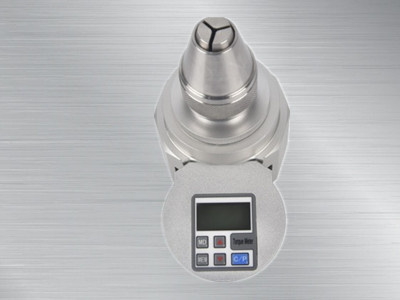

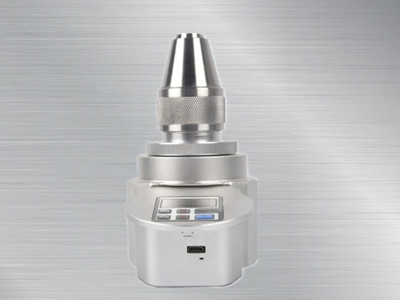

AQBH数显扭力计

AQBH数字扭力计用于小范围内测量、观察、拧紧。直接数字读数易于调整到合适扭力值。三爪无键式装配更适合夹紧被测产品。在峰值工作模式下,具有自动和手动存储100组扭矩峰值的功能,自动存储扭矩峰值的时间可在(0.0~4)秒的时间范围内选择设定;可通过USB数据线直接和电脑连接通讯,可通过上位机软件对存储的数据进行下载、查看、分析备份、删除、打印输出。

全国热线

177-2792-5682

产品介绍Product Introduction

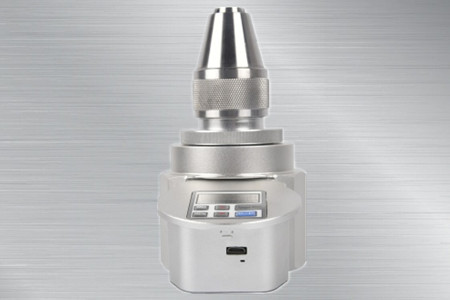

AQBH数字扭力计

数显扭力计

AQBH数字扭力计用于小范围内测量、观察、拧紧。直接数字读数易于调整到合适扭力值。三爪无键式装配更适合夹紧被测产品。在峰值工作模式下,具有自动和手动存储100组扭矩峰值的功能,自动存储扭矩峰值的时间可在(0.0~4)秒的时间范围内选择设定;可通过USB数据线直接和电脑连接通讯,可通过上位机软件对存储的数据进行下载、查看、分析备份、删除、打印输出。




产品展示Product show
  • AQBH数字扭力计AQBH数字扭力计
  • AQBH数显扭力计 AQBH数字扭力计
  • AQBH数字扭力计 AQBH数字扭力计
  • AQBH数显扭力计 AQBH数字扭力计
  • AQBH数显扭力计AQBH数字扭力计
  • AQBH数显扭力计 AQBH数字扭力计
产品参数PRODUCT PARAMETER

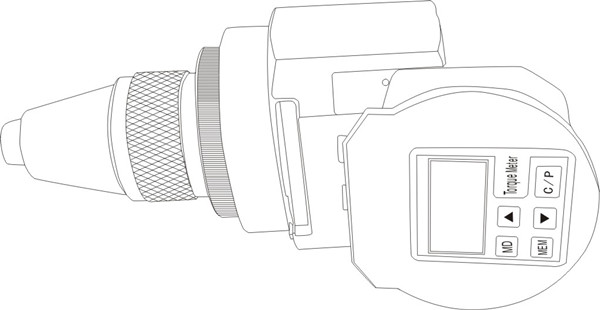

          外形基本结构


11

         1.三爪

    三爪装置能随着螺纹的旋紧与松开自由的进行加紧与松开的活动,并夹紧被测物。

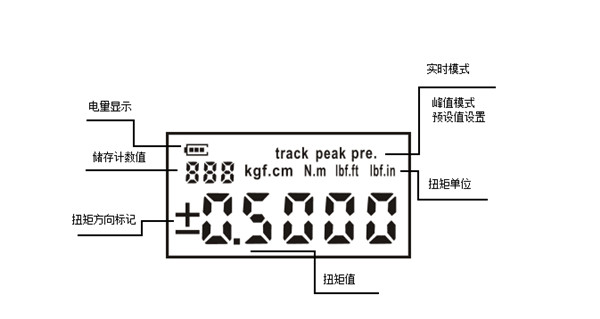

  2.液晶显示器:

2


  4位半LCD液晶显示器包含电量显示、两种工作模式、预置值设置、扭矩单位、扭矩值、扭矩方向标记、存储计数值。

  3.USB通讯接口

  连接电脑传输数据,连接充电器给电池充电。

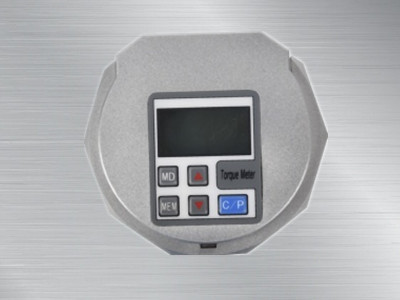

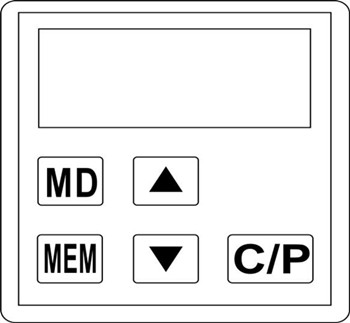

  4.按键面板

3

  按键面板上包括上图的五个按键。

01:上翻存储数据,更改设置。

02     :进入数据查看模式,下翻存储数据,切换界面,更改设置。

03:数据存储,设置参数时切换或保存。

04:工作模式切换。

        05:开/关机,确认零位,删除数据。


       功能特点

  功能包括:模式设定、数值存储(自动/手动)、数据清除、数据通信。

  1.扭力值读取

  2.精度±2%

  3.顺时针及逆时针都可操作

  4.实时测量模式(track),峰值模式(peak),保存峰值计算模式(pre)

  5.单位:N.m , lbf.ft , lbf.in , kgf.cm 四种工程单位可供选择、相互换算。

  6.数据储存功能,可储存100个测试值,左上角3个数码管显示当前保存数据的数量.

  7.通讯功能

  8.可以将自动关机设置成所需的自动关机时间,自动关机设置为0时,将不会自动关机。

  9.带充电功能

         技术参数

  1、电源:锂电池,配充电器,可通过USB通讯接口进行充电;

  2、电池耗电量小,并具有电池电量自动检测功能;

  3、顺时针及逆时针皆可操作;

  4、峰值模式下可存储100组扭矩值;

  5、使用环境:温度(0~40)℃、湿度≤85%;

  6、存贮环境:(-10~60)℃。

        使用方法:



型号

量程(N.m)

分度值(N.m)

精度

内六方公称尺寸

净重(kg)

夹持范围(mm)

inch

mm

AQBH-0.5

0.1-0.5

0.0001

±2%

1/4

6.35

0.8

1-8

AQBH-1

0.2-1

0.001

±2%

1/4

6.35

AQBH-2

0.4-2

0.001

±2%

1/4

6.35


      操作说明

  P/C:开机及清零键

  MD:模式切换

  MEN:数据存储,设置窗口切换,pre数据查看

  向上键/向下键:更改设置,上下翻动存储数据

  1.长按开机键2秒,开机,系统初始化

  2.Track模式下:可进行数据测量,

  当前模式下无法保存数据,长按MD键进入设置模式

  设置模式

  1、按MEN进行切换,按MD键退出设置模式回到Track模式,UNIT单位设置按上下键切换

  2、SAUT 峰值模式下自动保存数据时间设置,当设置为0时为手动保存(按MEM键保存),按上下键进行时间设置时间MAX为4秒,保存数据可保存100组。

  3、ERASE 删除所有数据 操作为连续按两下向上键(屏幕先显示YES在显示done)并且左上角数码管数字清零(数字变成000时)所有数据已经被删除

  4、RESET 恢复出厂设置操作同上(ERASE)

  5、OFFT 自动关机时间设置,按上下键设置

    Track模式短按MD切换到pre模式 ,上下键切换界面,MEN查看数据

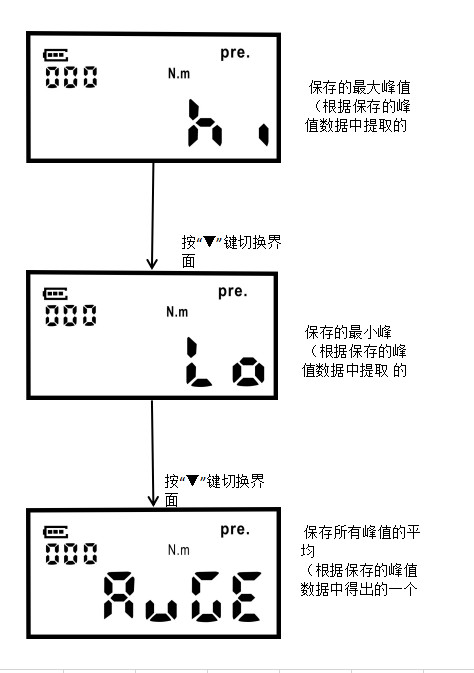

  Pre 模式分3个界面分别为:

  1、HI: 保存的MAX峰值

  2、LO:  保存的MIN峰值

  3、AVGE: 保存所有峰值的平均值

  备注: 在pre模式下查看的数据不带正负方向,为Absolute value

    PEAK模式:这此模式下当SAUT时间周期>0时,会自动保存测量数据保存的时间周期可在设置模式下进行设置。

    在PEAK(峰值)模式下按向下键,进入峰值数据查看界面,用向下或向上键可以查看每一组数据。P/C键可以删除当前数据。MD键返回peak模式。

        工作参数设置

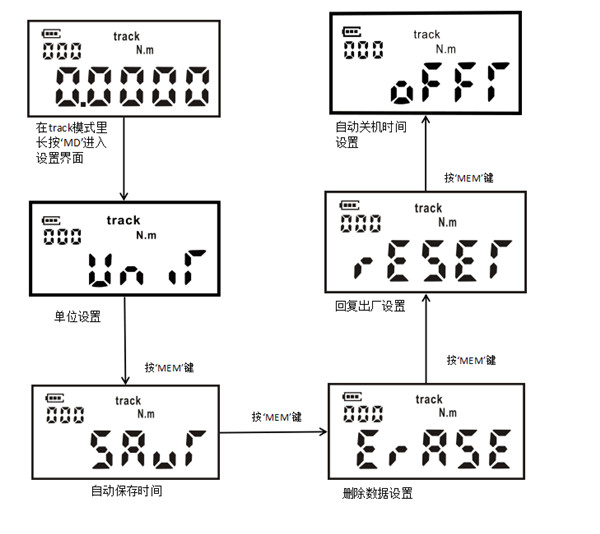

  1.设置项

4

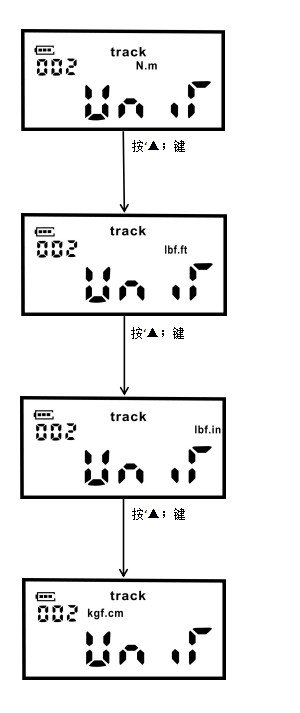

         2.单位设定

    5

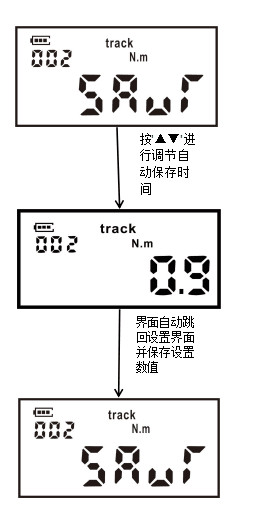

  3.自动保存时间

6

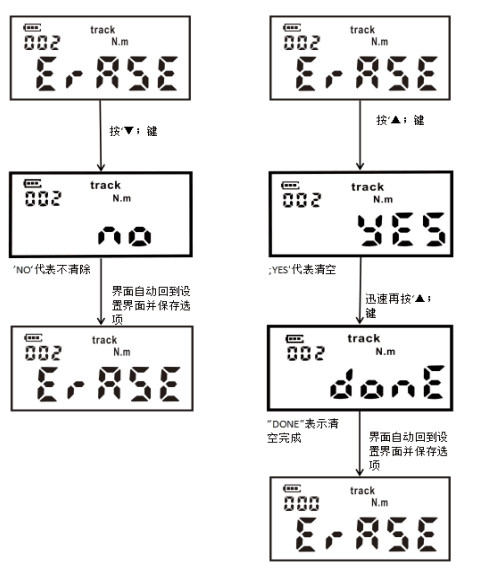

  4.清空数据

7

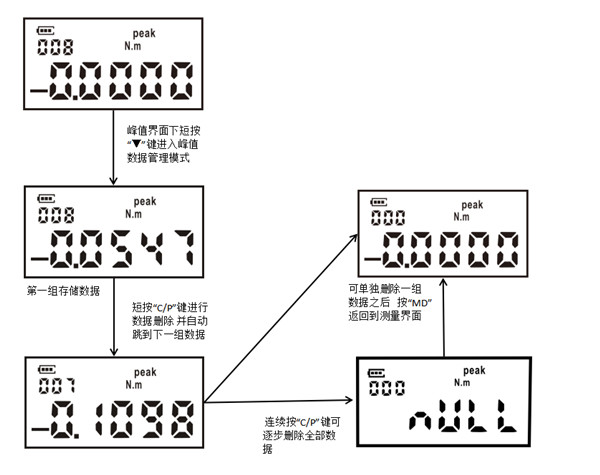

  5. 删除单组数据


8

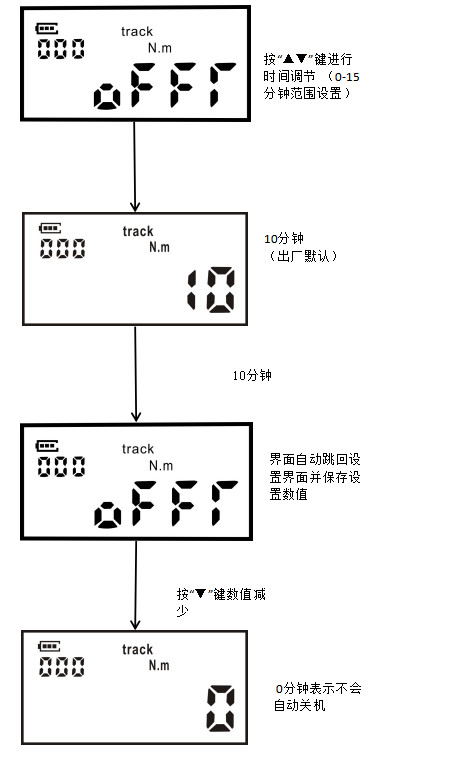

  6.自动关机时间


9


  7.峰值平均值

10


  数据输出

  通过USB口可将存储数据传输到电脑,配合制造商生产的软件可实现数据处理。

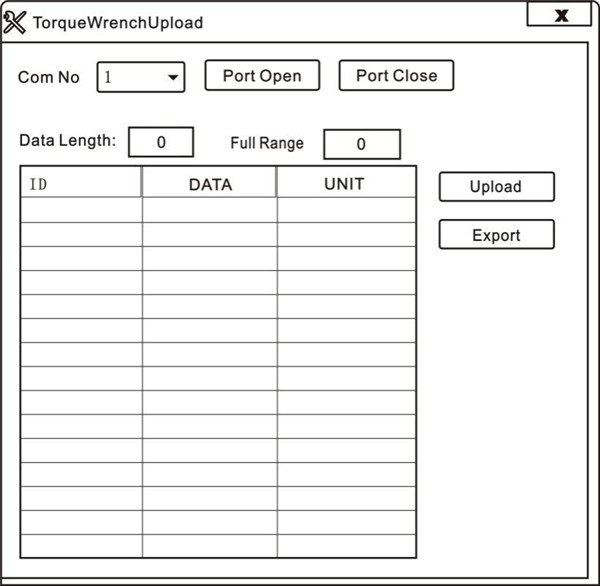

  软件界面如下:


11


  使用制造商提供的光盘,在电脑上安装好通讯软件,然后在数显扭矩表开机状态下用数据线连接数显扭矩表和电脑,双击软件图标,打开软件,先选择“Com No(端口号)”,再点击“Port Open”,然后点击“Upload”,这时表格上会出现本仪器内的存储数据,表示上位机已连接成功,已达到读取存储数据的目的。

 维修和保养

  为了保证产品的准确度,应定期对产品进行检定,以确保其正常使用。

  1.检定要求:

  根据产品的使用频率要求,确定检定周期。

  2.检定周期:

  检定周期一般为12个月,使用频繁的产品检定周期为6个月,在重要岗位紧固的螺栓螺母,应在每次使用之前进行检定,以确保其精确度。

  3.检定资质:

  检定人员为生产厂家或具有专业资质的计量人员,检定设备为系统误差小于等于0.3%的检定仪。

  4.在使用中不要当榔头使用,尽量避免磕碰和跌落。

  5.严禁过载使用,以免损坏产品的传感器。

  6.严禁随意拆卸产品,遇到问题,请与我公司及时联系。

  7.使用完产品后应放入包装盒内。

        随机附件:

1

数显扭力计

1只

2

说明书

1份

3

合格证

1份

4

干燥剂

1包

5

安卓手机数据线

1根

6

5V充电器

1个
