  • COMPAC 213G瑞士TESA杠杆百分表
COMPAC 213G瑞士TESA杠杆百分表

瑞士TESA杠杆百分表COMPAC 213G,210系列公制标准型号杠杆指示表,测量范围1.5mm,读数0.01mm,表盘直径40mm。生产车间的必备工具,也适用于检查站和计量室,检测形状和位置误差,在平板上进行比较测量的理想选择,尤其是轴向和径向跳动。

全国热线

177-2781-6361

产品特点product feature
COMPAC 213G瑞士TESA杠杆百分表

瑞士TESA杠杆指示表COMPAC 210系列

瑞士TESA杠杆百分表COMPAC 213G,210系列公制标准型号杠杆指示表,测量范围1.5mm,读数0.01mm,表盘直径40mm。双向测量,不需要换向杠杆,对机械车间内的磁场不敏感,测量时杠杆测头可旋转180°,测尖连接在大尺寸,自找正的角轴承上,可旋转表盘。

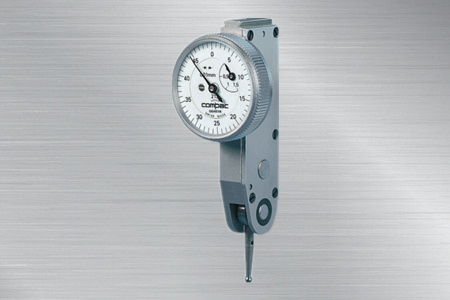

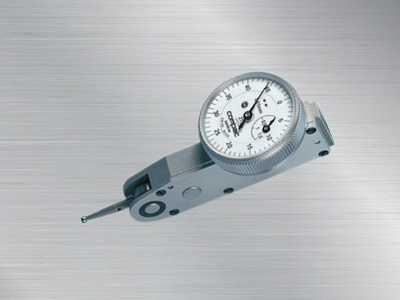

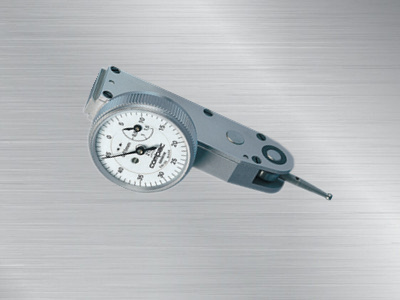

产品展示Product show
  • COMPAC 213G瑞士TESA杠杆百分表缩COMPAC 213G杠杆百分表缩
  • 瑞士TESA杠杆百分表COMPAC 213瑞士TESA杠杆指示表COMPAC
  • COMPAC 213G瑞士TESA杠杆百分表缩瑞士TESA杠杆百分表
产品参数Product Parameter

 产品特点:

1.测量范围可达到3mm

  2.双向测量,不需要换向杠杆

  3.双向测量的指针均按顺时针方向连续转动

  4.测量时杠杆测头可旋转180°

  5.测尖连接在大尺寸,自找正的角轴承上

  5.燕尾槽直接加工在杠杆表罩壳上

  7.镀暗铬的表圈和表体

  8.可旋转表盘

  9.对机械车间内的磁场不敏感

 应用范围:

  1.生产车间的必备工具,也适用于检查站和计量室;

  2.在平板上进行比较测量的理想选择;

  3.检测形状和位置误差;

  4.尤其是轴向和径向跳动。

产品规格:

型号

测量范围 mm

分度值 mm

量程偏差μm

重复性μm

最大回程误差μm

每圈量程mm

表盘直径  Φ,mm

表盘读数

测力N

测杆长度 mm

213

1.5

0.01

13

3

3

0.5

27

0-25-50

≤0.35

18

213G

1.5

0.01

13

3

3

0.5

40

0-25-50

≤0.35

18

212L

3

0.01

26

3

6

1

27

0-50-100

≤0.20

36

212LG

3

0.01

26

3

6

1

40

0-50-100

≤0.20

36

215

0.6

0.002

13

1.5

2.5

0.1

27

0-5-10

≤0.30

18

215G

0.6

0.002

13

1.5

2.5

0.1

40

0-5-10

≤0.30

18

215GL

1.2

0.002

26

1.5

5

0.2

40

0-10-20

≤0.20

36

216G

0.6

0.001

13

1.5

2.5

0.1

40

0-5-10

≤0.30

18

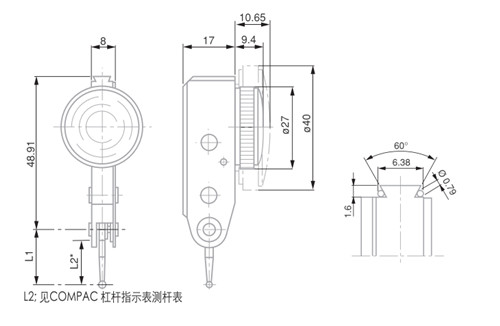

产品尺寸:

产品尺寸_副本

       COMPAC指示表的使用注意事项(杠杆型)

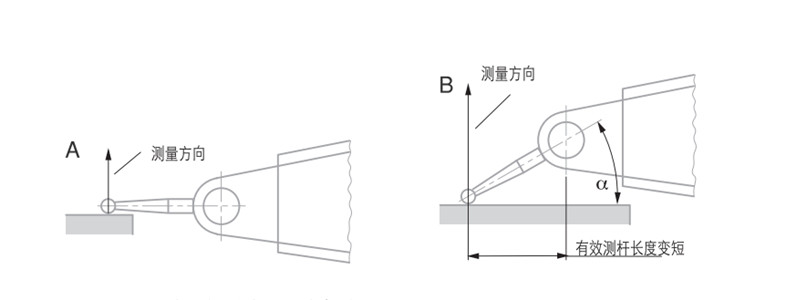

  当测量杆平行于工件表面时(图A),杠杆表将给出实际的读数,因为放大倍数是1:1。

  在其他测量位置,(如图B所示的α角),有效的测量杆长度发生了变化,这样需要进行读数修正。关于这一点,请阅读使用说明书。

测量方向_副本
