  • 德国KD裂纹测深仪RMG4015
德国KD裂纹测深仪RMG4015

德国KD裂纹测深仪RMG4015,测量范围0~99.9mm,新增加的多点材料校准功能,更可靠的测量不寻常的电磁体。可测量铁质材料、奥氏体钢工件,同时可用于铜、黄铜、铝和其它非铁质材料。由于仪器使用较低的脉冲电流,在测量时不易产生接触电火花,对检测结果不会有任何影响。既可测普通裂纹,也可以测量斜裂纹。

全国热线

177-2792-5682

产品特点product feature
德国KD裂纹测深仪RMG4015

德国KD裂纹测深仪

德国KD裂纹测深仪RMG4015,测量范围0~99.9mm,新增加的多点材料校准功能,更可靠的测量不寻常的电磁体。可测量铁质材料、奥氏体钢工件,同时可用于铜、黄铜、铝和其它非铁质材料。由于仪器使用较低的脉冲电流,在测量时不易产生接触电火花,对检测结果不会有任何影响。既可测普通裂纹,也可以测量斜裂纹。



产品展示Product show

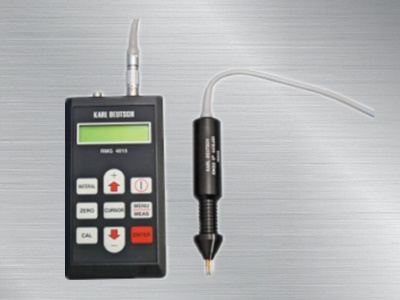

  • 德国裂纹测深仪RMG4015德国裂纹测深仪

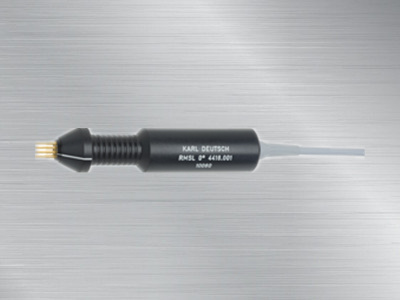

  • 裂纹测深仪RMG4015探头裂纹测深仪RMG4015探头

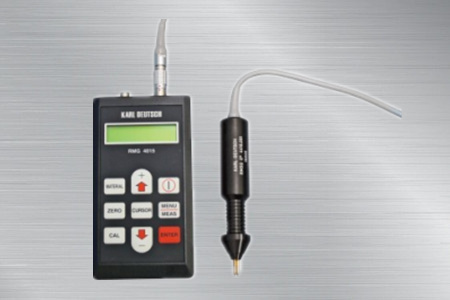

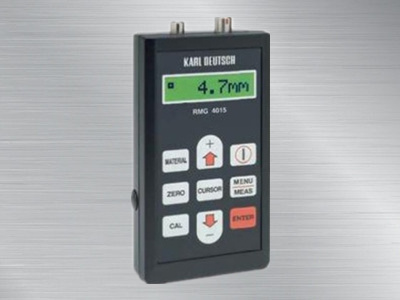

  • 德国KD裂纹测深仪RMG4015德国KD裂纹测深仪RMG4015
产品参数Product Parameter

     德国KD公司致力于研发和制造无损检测产品65年,裂纹测深方面40年经验,弥补了传统仪器的不足,现有专利:DE3828552C2,中国设有售后服务中心,维修无后顾之忧。

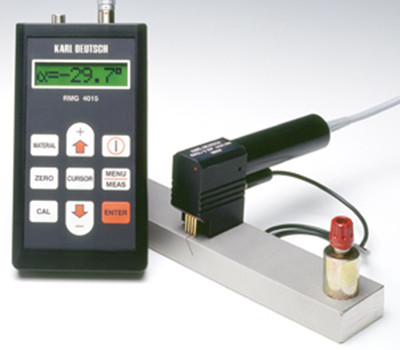

检测案例2

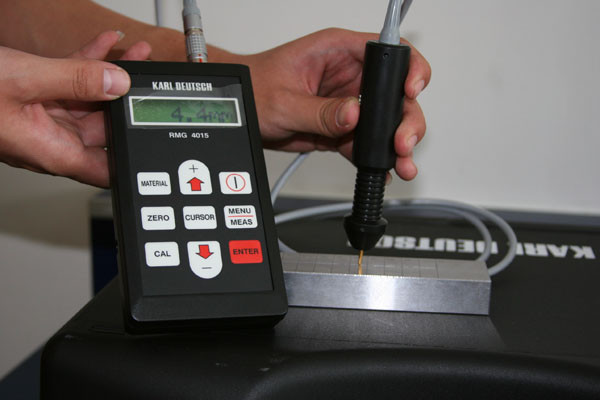

案例3

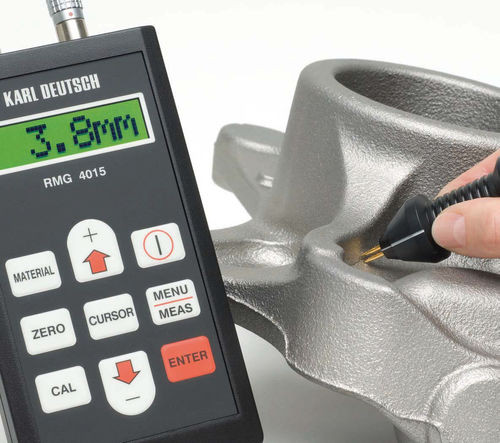

       检测案例1

        RMG4015裂纹测深仪的测量原理:

  RMG 4015使用交流电位差的方法: 在设备左右探针上加上一个已知电压的交流.当探针和带裂纹的工件接触时, 就会有电压降, 通过对这个电压降, 就可测量出裂纹的深度. 但是测量的前提是: 被测工件在测量范围内必须有导电和导磁的特性, 并且被测裂纹附近的材料特性必须是稳定的, 测量时裂纹周围不可以触摸.裂纹的宽度对测量的数值几乎不产生影响 (如左图)。 在测量斜裂纹时, 仪器的测量电流频率沿着裂纹的走向下降, 从而延伸到整个工件.根据左右电极不同的电压降,计算裂纹的倾角 (如右图):


                  左图
                             右图

                               普通裂纹深度的测量                                 斜裂纹角度和深度的确定

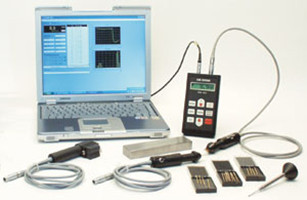

      检测报告可通过RS232串口线从小型打印机(可按附件提供)打印,也可使仪器同PC通信(通过STATWIN 2002软件)。此PC须使用Windows操作系统,这样不仅可以获得测量值,而且可提供数据管理和图表显示。此外,也可新建检测报告或其他文件。

                                                                      全套模拟输出
         RMG4015裂纹测深仪的特性:

  1.可测量铁质材料、奥氏体钢工件,同时可用于铜、黄铜、铝和其它非铁质材料。

  2.仪器采用交流电, 利用交流电的趋肤效应, 由于电流在工件表面的涡流不同, 从而测量出裂纹的大小。

  3.由于仪器使用较低的脉冲电流, 在测量时不易产生接触电火花, 对检测结果不会有任何影响。

  4.既可测普通裂纹,也可以测量斜裂纹

  5.不使用工具就可更换触针:磨损后,从探头的导向筒中拔出触针并更换

                                                可替换、镀金的触针

                                                              可替换、镀金的触针

        RMG4015裂纹测深仪的技术参数:

  测量对象: 电导体材料的表面裂纹的深度

  测量原理: 电位探头

  尺寸: 83 X 151 X 35 mm

  电源: 2 X 1.5 V

  连续工作时间: 11.5小时

  数据存储: 处理3850个测量结果,存储300个独立数据

  测量范围: 0...99.9mm

  测量波动: Fe: 13%, N-Fe: <25%, 铁的重复性: +/- 0.1mm

  串口线: RS232, 4800 波特

  温度条件: 测量在0-45度范围内,存储在-20-60度范围内

         RMG4015提供了多种校准方法:


        最简单的校准方法就是在工件没有裂纹的地方做一个对比测量。通过这样的比较,可以得到非常精确的测量结果.通过多点多次的比较测量, 最后得到准确的测量范围和测量结果。

  探头中内置电路包含一个前置放大器。这样,测量信号可以安全传送给仪器,另外,记忆单元置于探头内部。它存储独立的探头数据和材料特性。
                                                           探头
                                                                 集成的电路: 前置放大器和特征

  设备使用标准5号电池,更加方便于携带到现场使用。

                               背面展示

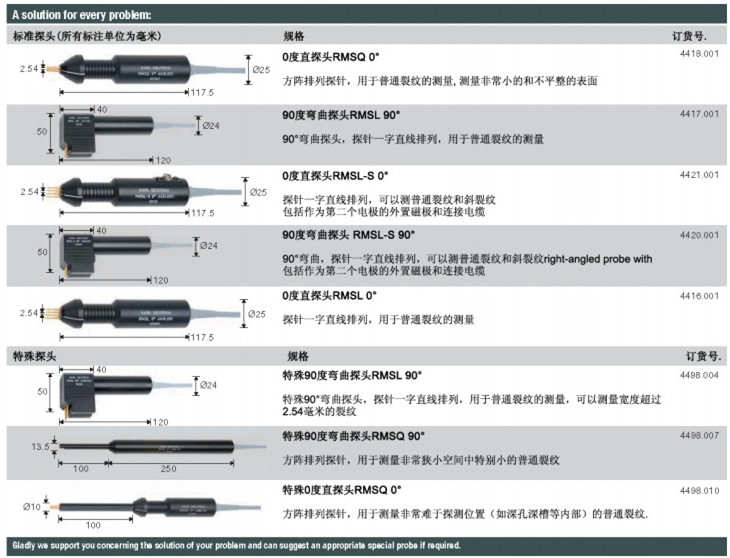

    多种规格探头选择:
         多种规格探头选择

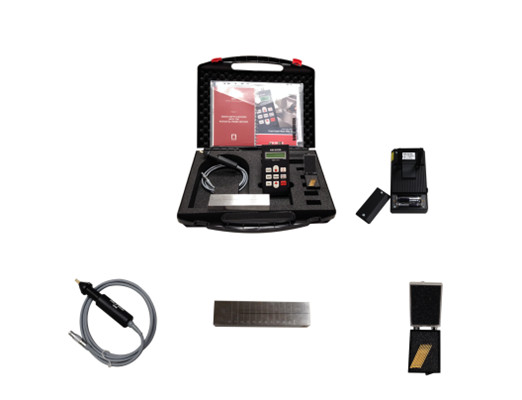

RMG4015裂纹测深仪的标准配置

  裂纹测深仪 RMG 4015 主机

  0°探头RMSQ0° (探针方阵排列)

  标准试块(0-10mm裂纹)

  标准探针 8支

  2节5号电池

  说明书和出厂报告
