  • 东日标记扭力扳手MQSP100N
东日标记扭力扳手MQSP

东日标记扭力扳手MQSP,型号为MQSP100N,全长315mm,一旦操作扭力扳手,螺栓头部就会留下印迹;可通过快速目测螺栓防止紧固遗漏;仅需轻轻用力,即可在紧固螺栓的同时在螺栓上压印标记;直接目视就可发现忘记紧固螺栓的防错型(Pokayoke)标记扭力扳手;适用于扭矩检验装配流程。

全国热线

177-2781-6361

产品特点product feature
东日标记扭力扳手MQSP

日本东日TOHNICHI防错型扭力扳手

东日标记扭力扳手MQSP,型号为MQSP100N,全长315mm,一旦操作扭力扳手,螺栓头部就会留下印迹;可通过快速目测螺栓防止紧固遗漏;仅需轻轻用力,即可在紧固螺栓的同时在螺栓上压印标记;直接目视就可发现忘记紧固螺栓的防错型(Pokayoke)标记扭力扳手;适用于扭矩检验装配流程。

产品展示Product show

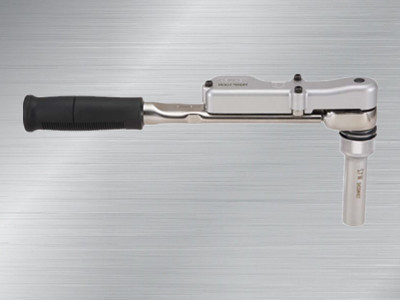

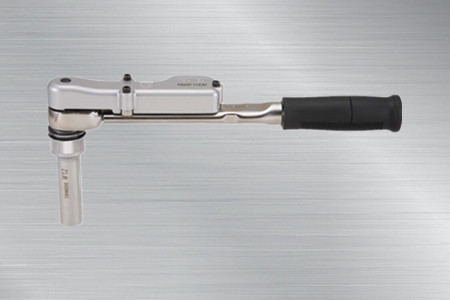

  • 东日标记扭力扳手MQSP100N东日标记扭力扳手MQSP100N

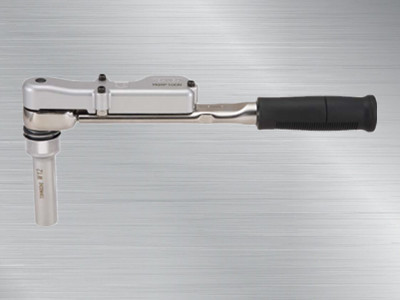

  • 东日标记扭力扳手MQSP100NMQSP100N扭力扳手

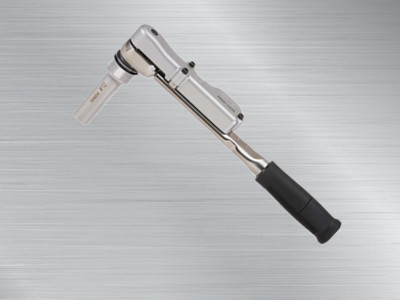

  • 东日标记扭力扳手MQSP100N东日标记扭力扳手
产品参数Product Parameter

       产品特点:

  1.一旦操作扭力扳手,螺栓头部就会留下印迹。

  2.可通过快速目测螺栓防止紧固遗漏。

  3.不到达设定扭矩就不会留下标识。

  4.使用速干墨水保持标记。

  5.通过延长杆延长套筒,就能在更深的位置进行紧固和标识。

  6.墨盒可轻松安装到专用套筒内。

  7.仅需轻轻用力,即可在紧固螺栓的同时在螺栓上压印标记。

  8.一瓶填充墨水可以使用约6,000次。

  9.标记高度可调(±5mm)。

    适用范围

  非常适用于扭矩检验装配流程。

       规格:  精度 ±3%

型号

MQSP50N

MQSP100N

MQSP140N

MQSP200N

扭矩范[N·m]

最小~最大

10~50

20~100

30~140

40~200

扭矩范[kgf·cm]

最小~最大

100~500

200~1000

400~1400

400~2000

扭矩范[lbf·in]

最小~最大

100~400

100~750

300~1000

350~1600

最大手力[N]

281

398

444

500

尺寸[mm]

有效

L

178

251

315

400

L’

240

315

380

465

R

16

17

18.8

20

H1

40.6

43

45.1

46

本体

ℓ1

121

153

183

A

41

40.6

D

34

27

ℓ2

89

107

75

B

4

重量[kg]

0.7

1

1.1

1.8

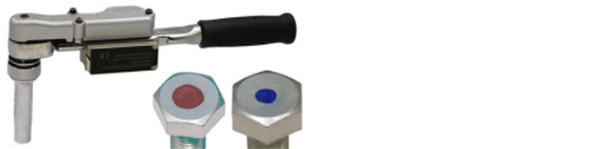

螺栓红色

已标记的螺栓(红φ9)


螺栓蓝色

已标记的螺栓(蓝φ5)

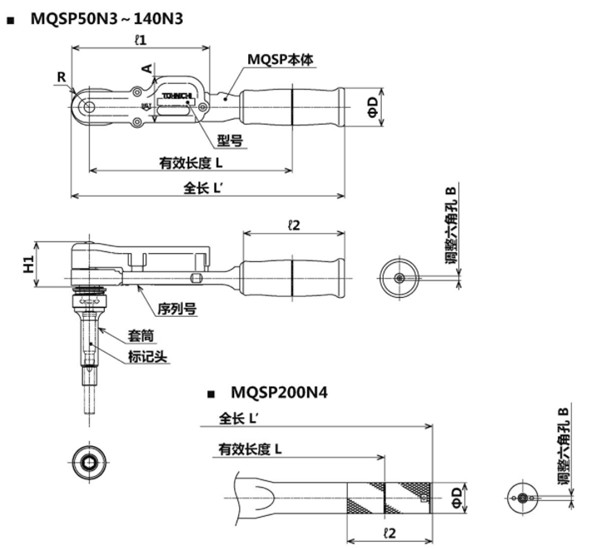

东日标记扭力扳手MQSP尺寸图

正确紧固了的证据在之后的工序或出厂后也能一目了然。也可订购搭载了 FD/FDD 发射机的标记扭力扳手“MQSPFD/MQSPFDD”。

    产品图片尺寸:



0ABZTP尺寸图

           注意

  1.选择宽度与螺栓尺寸匹配的套筒,并与扭力扳手一起订购。

  2.有关转接头、套筒、标记笔、填充墨水的选定方法。
         备注

  有关转接头、套筒、标记笔、填充墨水的选定方法,可咨询。
