  • 东日角度扭力扳手WQL100N4
东日角度扭力扳手WQL100N4

东日角度扭力扳手WQL100N4,通过刻度可轻松在扭力扳手上设定密合扭矩;角度指针可按以下两种方法的任一种进行设定,先调至目标角度然后负荷降为零,或先设为零,然后调至目标角度;适用于小批量生产的角度控制螺栓紧固,维修和售后服务,或辅助角度紧固螺母紧固机进行作业;WQL型号也可作为标准扭力扳手使用。

全国热线

177-2792-5682

产品特点product feature
东日角度扭力扳手WQL100N4

日本东日TOHNICHI角度扭力扳手

东日角度扭力扳手WQL100N4,通过刻度可轻松在扭力扳手上设定密合扭矩;角度指针可按以下两种方法的任一种进行设定,先调至目标角度然后负荷降为零,或先设为零,然后调至目标角度;适用于小批量生产的角度控制螺栓紧固,维修和售后服务,或辅助角度紧固螺母紧固机进行作业;WQL型号也可作为标准扭力扳手使用。

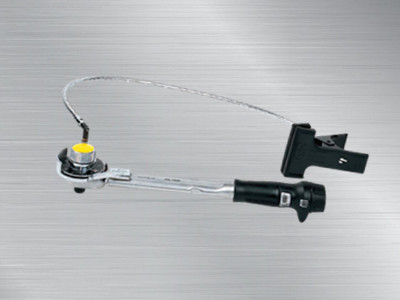

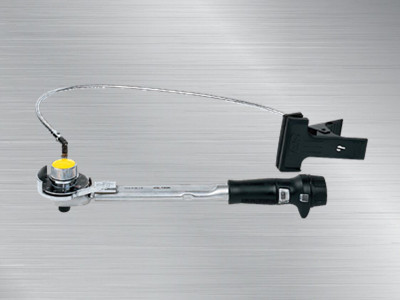

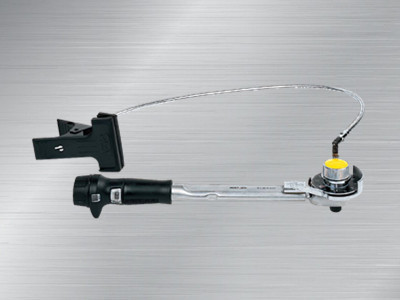

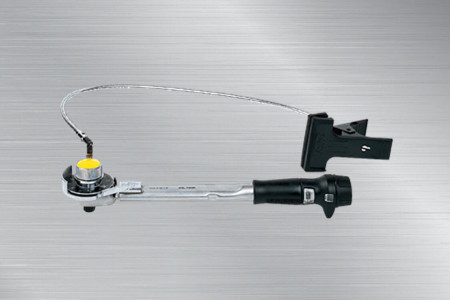

产品展示Product show
  • 东日角度扭力扳手WQL100N4东日角度扭力扳手WQL100N4
  • 东日角度扭力扳手WQL100N4WQL100N4扭力扳手
  • 东日角度扭力扳手WQL100N4东日角度扭力扳手
产品参数Product Parameter

       产品特点:

  1.适用于小批量生产的角度控制螺栓紧固,维修和售后服务,或辅助角度紧固螺母紧固机进行作业。

  2.通过刻度可轻松在扭力扳手上设定密合扭矩。

  3.角度指针可按以下两种方法的任一种进行设定,先调至目标角度然后负荷降为零,或先设为零,然后调至目标角度。

  4.直到扭矩值达到密合扭矩才能触发角度指针。

  5.根据夹子形状简单地固定指针。夹子部也附带市售的软线(MB-PB)。

  6.WQL型号也可作为标准扭力扳手使用。

        适用范围:

  适用于角度控制螺栓紧固。

       规格:

       扭矩精度 ±3%

国际单位制型号

WQL50N

WQL100N4

WQL200N4

WQL280N

WQL420N

范围[N·m]

最小~最大

(5)10~50

(10)20~100

(30)40~200

(30)40~280

(40)60~420

刻度

0.5

1

2

公制型号

450WQL3

900WQL4

1800WQL4

2800WQL3

4200WQL2

范围[kgf·cm/·kgf·m]

最小~最大

kgf·cm (50)100~500

(100)200~1000

(300)400~2000

kgf·m(3)4~28

(4)6~42

美制型号

450WQL3-A

900WQL4-A

1800WQL4-A

2800WQL3-A

4200WQL2-A

范围[lbf·in/lbf·ft]

最小~最大

lbf·in 100~400

lbf·ft 15~75

30~150

30~200

60~300

角度标尺

角度刻度

最大

360°

尺寸[mm]

有效长度

L

180

255

400

600

900

全长

L’

275

349.7

502.5

703

1000.5

方头

a

9.53

12.7

19.05

b

11

15.4

20.5

扳头

h

25.1

31.4

37.4

43.5

45.5

t

35

A

60.1

66

72

78.5

80

本体

m

25.5

28

35

38.6

n

11.2

12.2

15

16.1

d

20

21.7

27.2

30

D

38.5

40

51.5

50


产品尺寸图:

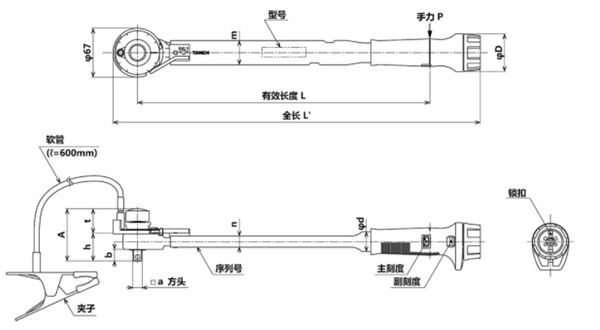

WQL50N~280N尺寸图

WQL50N~280N

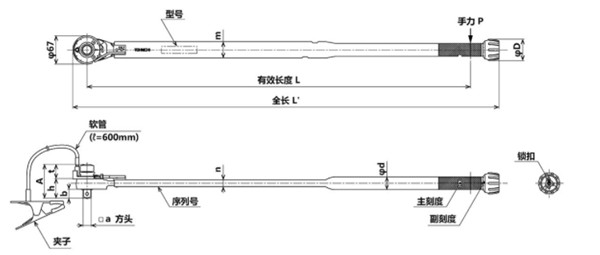

WQL420N尺寸图

WQL420N


       注意

    扭力调整范围的( )内的数值表示最小密合扭矩。如果低于最小密合扭矩,则无法保证精度。
